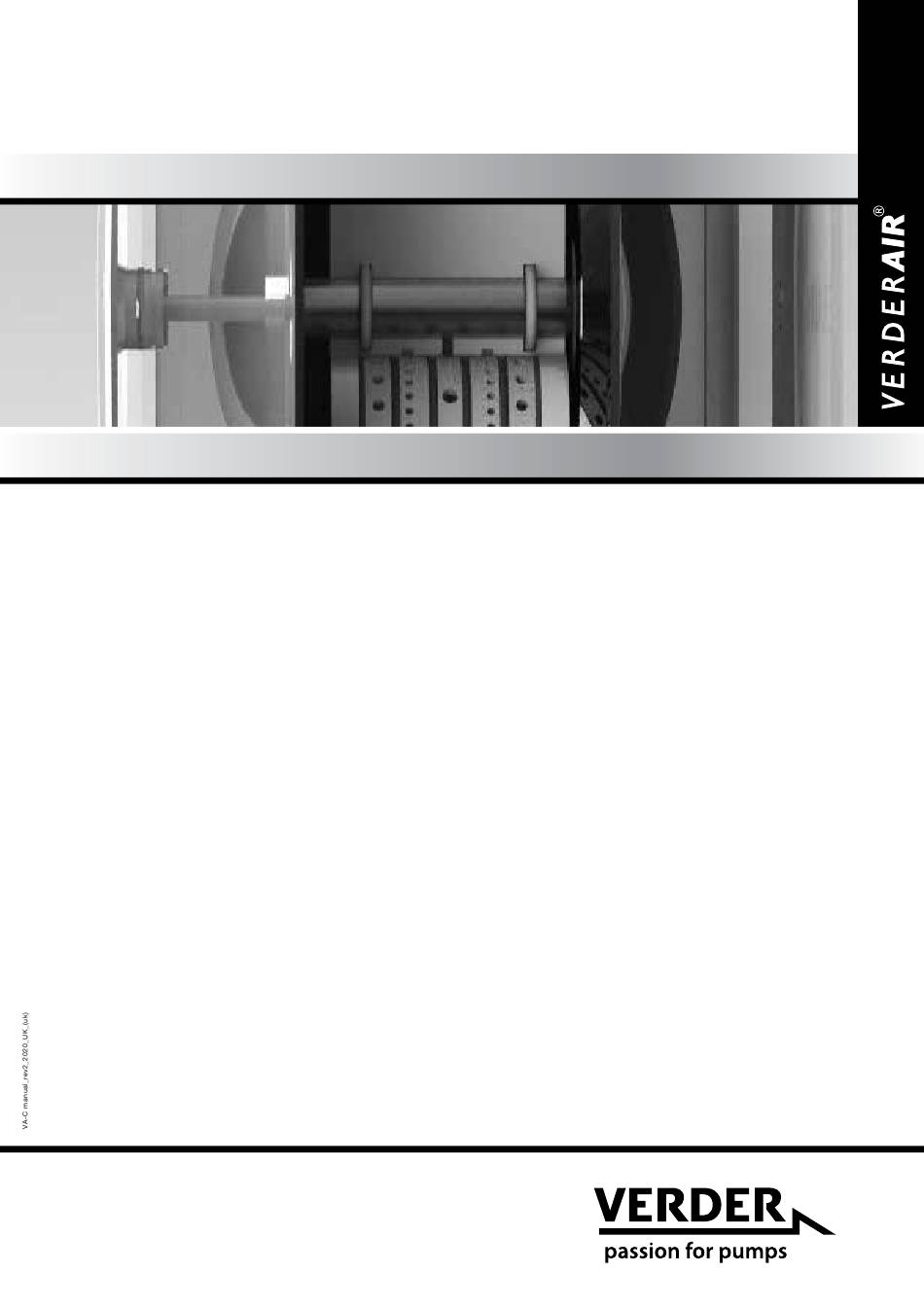

- Seite 1 VERDERAIR CONT-EX Druckluftmembranpumpen Finden Sie Ihren Lieferanten vor Ort auf www.verderliquids.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Pumpenmatrix Atex Sicherheitshinweise Einbau Betrieb Wartung und Reparatur Fehlerbehebung Teile und Bausätze Drehmomente Explosionszeichnungen Abmessungen Leistungsdiagramme Technische Daten Kundendienst und Gewährleistung VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021... -
Seite 3: Pumpenmatrix
PUMPENMATRIX Bevor Sie Ihre Pumpe in Betrieb nehmen, HINWEIS: überprüfen Sie bitte das Typenschild (ID) auf der Pumpe. Dort finden Sie das Baujahr, die Serien- Wenden Sie sich bei Unsicherheiten bitte an Ihren nummer und den Bauartcode der Pumpe. Anhand Lieferanten vor Ort (www.verderair.com) Bitte nutzen Sie zum Erstellen eines Pumpen- der folgenden Matrix können Sie die Komponenten... -
Seite 4: Atex
ATEX Alle Pumpen der CONT-EX-Reihe werden aus Folgende Warnungen gelten für Einbau, leitfähigem Polyethylen hergestellt und sind ATEX- Einsatz, Erdung, Wartung und Reparatur dieser zertifiziert II 2G/2GD Ex h IIC/IIIC T70° Gb/Gb Geräte. Das Ausrufezeichen macht Sie auf eine Db. Die Pumpen müssen gemäß den Anweisungen allgemeine Warnung aufmerksam, während auf Seite 8 geerdet werden. - Seite 5 WARNUNG GEFAHR DURCH FEHLBENUTZUNG Durch Fehlbenutzung können schwere und tödliche Verletzungen hervorgerufen werden. Betreiben Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol oder Medikamenten stehen. Überschreiten Sie nicht den maximalen Betriebsdruck der für den niedrigsten Druck ausgelegten Komponente.
- Seite 6 WARNUNG GEFAHR DURCH REINIGER FÜR KUNSTSTOFFTEILE Verwenden Sie für die Reinigung von Strukturbauteilen oder druckbeaufschlagten Teilen aus Kunststoff ausschließlich kompatible wasserbasierte Lösungsmittel. Viele Lösungsmittel greifen Kunststoffteile an, deren Ausfall schwere Sach- und Personenschäden bewirken kann. Bitte beachten Sie den Abschnitt zu den technischen Daten in diesem Handbuch und in den Handbüchern aller anderen Geräte.
-
Seite 7: Einbau
EINBAU BITTE BEACHTEN SIE DIE BEILIEGENDE EXPLOSI- ONSZEICHNUNG MIT DEN POSITIONSNUMMERN. Vor dem Aufbau Befestigungen nachziehen Transporten, nach dem Auseinanderbauen der Prüfen Sie vor dem ersten Einsatz der Pumpe die Pumpe und nach Stillstandszeiten zu überprüfen. Gehäuseschrauben (23) und ziehen Sie sie nach. Bitte ziehen Sie die Gehäuseschrauben mit den Zudem müssen die Anschläge der Auslassventile Drehmomentwerten von Seite 18 fest. - Seite 8 Montage Luftzufuhr Beachten Sie die Illustration zum empfohlenen Einbau auf Seite 7. Die Pumpenabluft kann Verunreinigungen 1. Bauen Sie einen Luftregler und eine enthalten. Leiten Sie sie an einen separaten Druckanzeige ein. Der Solldruck der Antriebsluft Bereich ab. Beachten Sie die Hinweise unter sollte auf den für den Betrieb der Pumpe am „Entlüftung“...
- Seite 9 Entlüftung Flüssigkeitseinlass- und -auslassanschlüsse Bei Pumpen der VA-C-Serie sind die Saug- und Druckanschlüsse in den Mittelblock integriert. Der Abluftanschluss darf nicht eingeschränkt Die Saugverbindung verläuft horizontal, die werden. Eine übermäßige Einschränkung des Druckverbindung vertikal. Beachten Sie Abluftanschlusses kann zu einem fehlerhaften diese Konfiguration, da sie die einzige gültige Pumpenbetrieb führen.
-
Seite 10: Betrieb
5. VA-C-Pumpen sind selbstansaugend. Sie vermeiden, spülen Sie die Pumpe vor dem ersten müssen daher vor der ersten Verwendung nicht Gebrauch. befüllt werden. Abbildungen zu den möglichen Inbetriebnahme und Einstellung der Saughöhen finden Sie in den technischen Daten Pumpe (siehe Seite 25). 6. -
Seite 11: Wartung Und Reparatur
Spezielle Vorsichtsmaßnahmen Seite 18 angegebenen Drehmomentwerte. 1. Falls Medium in den Pumpenkammern verbleibt, Vorbeugender Wartungszeitplan kann es chemische Reaktionen mit späteren Pumpmedien eingehen. Spülen Sie die Pumpe Erstellen Sie einen Plan für die vorbeugende stets mit einer neutralen Flüssigkeit, bevor Sie Wartung basierend auf dem Wartungsverlauf der das Medium wechseln. - Seite 12 Zerlegen der Abdeckungen Zerlegen der Ventilsitze oder Ventilkugeln (oder Flaschenventile) Lösen Sie die Schrauben an den Montagestiften (23) einseitig mithilfe Um Zugang zum Ventilsitz zu erhalten, eines Steckschlüssels (siehe Abbildung 4). müssen Sie zunächst die Seitenabdeckungen Entfernen Sie die Scheiben und dann die der Pumpe entfernen.
-
Seite 13: Zusammenbau
Ausbau der Membranen und Membranwelle. Schrauben Sie eine Membran (17) (linksdre- hend) von der Membranwelle (19*) ab. Abbildung 11 Zusammenbau Bitte prüfen Sie alle Teile auf mögliche Schäden, bevor Sie mit deren Zusammenbau Abbildung 9 beginnen. Besonders der Dichtungsbereich Ziehen Sie die Membranwelle (19*) zusam- der Membranen muss frei von Kratzern sein men mit der zweiten Membran aus dem (siehe Abbildung 12). - Seite 14 Nur für die Modelle VA-C50 und VA-C130: Passen Sie bei Bedarf die Position der Boh- Setzen Sie die Dichtungen (20) der Membr- rungen für die Montagestifte an, indem Sie anwelle in die Nut des Mittelgehäuses, indem eine der Membranen ein wenig nach hinten Sie sie mit einer Zange mit Sicherungsring drehen.
- Seite 15 Abbildung 16,1 Abbildung 16,5 Setzen Sie die Scheiben auf die Montagestifte und setzen Sie die Schrauben ein. Ziehen Sie die Schrauben überkreuz mit den auf Seite 18 angegebenen Drehmomentwerten fest. Richten Sie die beiden Bohrungen aneinander aus. Abbildung 16,2 Abbildung 17 Testen Sie die Pumpe vor dem Gebrauch immer auf Dichtigkeit.
- Seite 16 Montage des Federventils, Zusammenbau des Gehäuses Verbinden Sie das federbelastete Ventil (10) mit dem Ventilsitz (12) (siehe Abbildung 18 und 19) Abbildung 18 Abbildung 19 Verbinden Sie dann das federbelastete Ventil (10) mit dem Ventilstopfen (9) (siehe Ab- bildung 20 und 21) Abbildung 20 Abbildung 21 Setzen Sie den Ventilsitz (12) mit dem federbelasteten Ventil (10) auf das Seitenteil (2...
-
Seite 17: Fehlerbehebung
Problem Ursache Lösung Pumpe wechselt nicht in den - Ventile und/oder Dichtungen - Abgenutzte Teile ersetzen Leerlauf oder kann den Druck im abgenutzt Leerlauf nicht halten Pumpe funktioniert nicht oder führt - Luftventil verschmutzt - Luftventil reinigen oder ersetzen; nur einen Betriebszyklus aus und gefilterte Luft verwenden! stoppt dann - Luftventil ersetzen... -
Seite 18: Teile Und Bausätze
TEILE UND BAUSÄTZE Teile SIEHE GESONDERTE ERSATZTEILLISTE Bausätze Wir empfehlen, für Ausfälle einen Ersatzteilsatz für Ihre Pumpe bereitzuhalten. Der Ersatzteilsatz enthält folgende Teile: Standardersatzteilsatz, Inhalt Menge Dichtung für Seitenabdeckung (22) Kugel (11) / Flaschenventil (10) Membran (17) Dichtung für Ventilstopfen Wellendichtung (20) (nur VA-C50 und VA-C130) Dämpfer (7) Luftventil (27) -
Seite 19: Explosionszeichnungen
EXPLOSIONSZEICHNUNGEN VA-C10 & VA-C20 POS. BESCHREIBUNG BENÖTIGTE MENGE MITTELGEHÄUSE SEITENABDECKUNG RECHTS SEITENABDECKUNG LINKS STOSSDÄMPFER DÄMPFER VENTILSTOPFEN FLASCHENVENTIL VENTILKUGEL (*) VENTILSITZ (**) DICHTUNGSSATZ FÜR VENTILSTOPFEN MEMBRAN DICHTUNGSSATZ FÜR GEHÄUSE MONTAGESTIFTSATZ LUFTVENTIL VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021... - Seite 20 EXPLOSIONSZEICHNUNGEN VA-C50 & VA-C130 POS. BESCHREIBUNG BENÖTIGTE MENGE MITTELGEHÄUSE SEITENABDECKUNG RECHTS SEITENABDECKUNG LINKS STOSSDÄMPFER DÄMPFER VENTILSTOPFEN FLASCHENVENTIL VENTILKUGEL (*) VENTILSITZ (**) DICHTUNGSSATZ FÜR VENTILSTOPFEN MEMBRAN MEMBRANWELLENSCHRAUBE WELLE WELLENLAGERSATZ DICHTUNGSSATZ FÜR GEHÄUSE MONTAGESTIFTSATZ LUFTVENTIL VERDERAIR_VA-C manual_rev2_2020_DE_(de) | 17.06.2021...
- Seite 21 EXPLOSIONSZEICHNUNGEN OPTION VA-C10 SV und VA-C20 SV POS. BESCHREIBUNG BENÖTIGTE MENGE MITTELGEHÄUSE PE-C SEITENABDECKUNG RECHTS PE-C SEITENABDECKUNG LINKS PE-C STOSSDÄMPFER DÄMPFER VENTILSTOPFEN PE-C SV FEDERVENTIL PTFE VENTILSITZ PE-C SV DICHTUNG, KAPS. STOPFENSATZ DICHTUNG EPDM STOPFENSATZ MEMBRAN EPDM MEMBRAN PTFE DICHTUNG, GEHÄUSE, KAPS. SATZ DICHTUNG, GEHÄUSE, EPDM SATZ MONTAGESTIFTSATZ LUFTVENTIL...
-
Seite 22: Abmessungen
ABMESSUNGEN H COMPRESSED AIR G DISCHARGE G SUCTION M4 GROUNDING ALL TYPES VA-C10 NPT 3/8" R 1/4" VA-C20 NPT 1/2" R 1/4" VA-C50 NPT 3/4" R 1/4" VA-C130 NPT 1-1/4" R 1/4" in mm VA-C10 3,54 3,70 5,20 NPT(f) 3/8" R 1/4"... -
Seite 23: Leistungsdiagramme
LEISTUNGSDIAGRAMME VA-C10 (102) (87) 0,25 Nm /min 5,45 SCFM (73) 0,1 Nm /min (58) 3,5 SCFM 0,05 Nm /min (44) 1,85 SCFM (29) (15) (0,44) (0,88) (1,32) (1,76) (2,20) (2,64) (3,08) (3,52) Flussrate in m /h (Gpm) VA-C20 (102) (87) 0,20 Nm /min (73) 7,1 SCFM (58) 0,15 Nm... - Seite 24 VA-C50 (102) (87) 0,25 Nm /min 0,15 Nm /min 8,8 SCFM 0,35 Nm /min 5,34 SCFM 12,4 SCFM (73) (58) (44) (29) (15) (2,20) (4,40) (6,60) (8,81) (11,05) (13,21) (15,41) (17,61) Flussrate in m /h (Gpm) VA-C130 (102) 0,2 Nm /min 0,4 Nm /min 7,1 SCFM (87) 14,1 SCFM 0,3 Nm...
-
Seite 25: Technische Daten
TECHNISCHE DATEN ISO-Abmessungen Gerätemodell VA-C10 VA-C20 VA-C50 VA-C130 Nenndurchmesser Anschluss 3/8" 1/2" 3/4" 1 1/4" Luftanschluss R 1/4" R 1/4" R 1/4" R 1/4" Gewicht Saughub trocken (max.) mit Flaschenventilen mit Kugelhähnen mit federbelasteten Ventilen Saughub nass (max.) Kein Saughub nass für Kugelhähne Max. -
Seite 26: Kundendienst Und Gewährleistung
KUNDENDIENST UND GEWÄHRLEISTUNG Kundenservice Gewährleistungsausschluss Falls Sie Ersatzteile benötigen, nehmen Sie bitte Verder hat alle Anstrengungen unternommen, die Kontakt zu Ihrem Händler auf und halten Sie Produkte genau zu beschreiben und abzubilden. folgende Angaben bereit: Diese Beschreibungen und Abbildungen Pumpenmodell dienen lediglich Identifizierungszwecken und bedeuten keine Gewährleistung dafür, dass die...
