5.2.3 Einsetzendes Schlauches
1.
Klemme entfernen, Frontabdeckung in
Position belassen
2.
Pumpe bei geringer Drehzahl laufen lassen
und den Schlauch vorsichtig durch die
Eintrittsöffnung schieben
3.
Wenn der Schlauch die Austrittsöffnung
erreicht, den Schlauch mit einem Stab mit
stumpfem Ende nach außen führen
4.
Klammer lose befestigen und Schlauch so
positionieren, dass die
Markierungslinien am Rand des
Pumpengehäuses und an der
Schlauchklemme anliegen
5.
Schlauchklemme sicher festziehen
5.2.4
Wechsel des Rotors
1.
Gewindestiftbohrung auf eine Linie mit der
Abflachung an der Welle bringen
2.
Die Spitze der Rolle mit der Spitze der
Schlauchschiene auf eine Linie bringen
oder den Rotorabstand von der Vorderseite
des Pumpengehäuses aus wie gezeigt
zurücksetzen (Siehe Abbildung 4.2)
3.
Gewindestift sicher befestigen
5.3 Einbau der Rapide ‚S'
5.3.1 Hauptmerkmale
Die Rapide ‚S' bietet schnelle Schlauchwechsel
und eine ergonomische Bauweise für einfache
Nutzbarkeit.
1. Durchflussraten von bis zu 1.020 l/h
(269 US GPH)
2. Druck bis zu 2 bar (29 PSI)
3. Mehrkanaloptionen
4. Besonders geeignet für:
-
Chemische Dosierung
-
Industrielle Flüssigkeitsübertragung
-
Schwerlastumgebungen
5.3.2 Einsetzen des Schlauches
1. Schlauch auf die Rollen legen
2. Den Sattel an einem Satz Passstifte fixieren
3. Skischuhschnalle öffnen und den
Schnappverschluss über dem Sattel
platzieren.
4. Schnalle nach unten drücken und damit den
Sattel über dem anderen Satz Passstifte
fixieren.

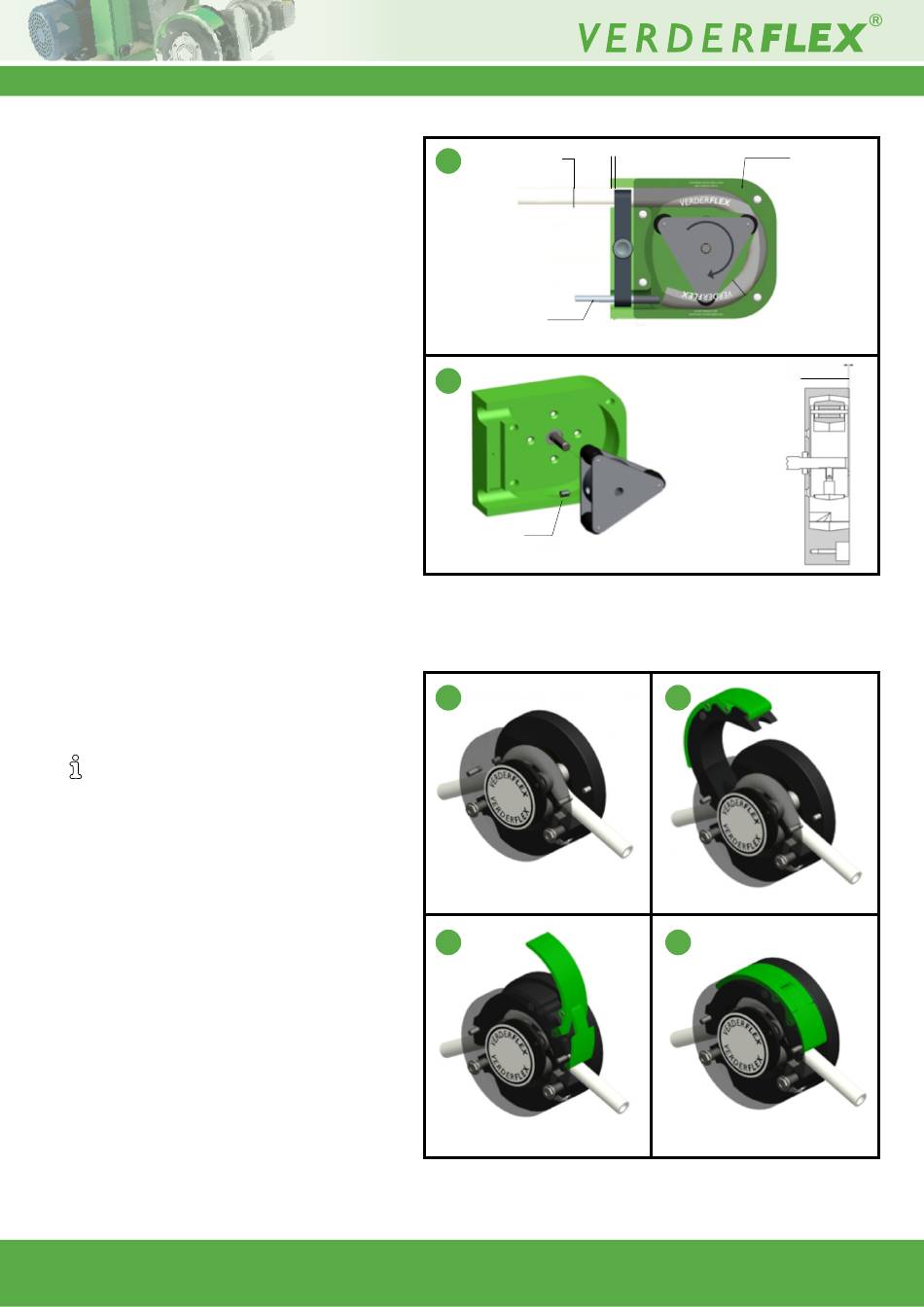

Rapide
Schlauch
1
vorsichtig von der
Einführöffnung aus
einschieben
Stab mit stump-
fem Ende zur
Schlauchführung
2
Befestigung des
Gewindestifts
durch den Rotor
Abbildung 4 Einsetzen des Schlauches bei Rapide
1
3
Abbildung 5 Einsetzen des Schlauches bei Rapide S
1.1v-05.2017
Schlauchmarkierungen
Schützende
ausrichten
Frontabdeckung
bleibt in Position
Rotoreinstellabstand
: 2.5mm
2
4
