5.3.4 Beschreibung des Pumpenkopfes
Der Pumpenkopf der Rapide ‚S' besteht aus drei Teilen:
1.
Rotor mit Rollen, die für die peristaltische Bewegung der
Pumpe sorgen
2.
Transparente Frontabdeckung, durch die der Bediener
den Pumpenbetrieb und die Drehrichtung überprüfen
kann.
3.
Unterer Abschnitt mit U-förmigen Schlauchklemmen. Die
Schlauchklemmen können mit einem Schraubenzieher
oder den Flügelschrauben an der Unterseite/Seite der
Klemmenbasis an jede zulässige Schlauchgröße
angepasst werden. Die Klemmen hindern den Schlauch
daran zur Auslassseite zu ‚wandern'. Auf der Druckseite
sind die Klemmen so konstruiert, dass sich der Schlauch
selbst zentriert.
4.
Der Schlauchsattel wirkt der Druckaktivität des Rotors
entgegen. Der Sattel kann durch Öffnen der ‚
Skischuh'-Schnallen entfernt werden.
5.3.5 Optionale
Schlauchsattelzustandserkennung
(SSD für Saddle Status Detection)
Die Schlauchsattelzustandserkennung verriegelt den
Schlauchsattel und die Pumpe.
Die Schlauchsattelzustandserkennung besteht aus zwei
Hauptkomponenten:
1. In die Rückplatte des Pumpenkopfes integrierter
Reedkontakt
2. Set aus zwei Magneten auf beiden Seiten des
Schlauchsattels. Das bedeutet, dass es egal ist, wie
herum der Sattel am Pumpenkopf befestigt ist.
Wenn sie angeschlossen ist, kann die Schlauchsattelzustand-
serkennung erkennen, ob der Schlauchsattel ordnungsgemäß
montiert ist und kann:
-
verhindern, dass die Pumpe gestartet wird oder
-
die Pumpe sofort stoppen, wenn der Sattel geöffnet
wird, während die Pumpe läuft.
5.3.6 Einstellen der Schlauchklemme
Zum Einsetzen der Schlauchklemmen muss die
Flügelschraube vollständig in der Schlauchklemme
aufgeschraubt und in die Klemmenbasis geschoben
werden. Die Flügelschraube muss soweit aufgedreht
werden, dass der Klemmenblock über dem
Flügelschraubenflansch in die Klemmenbasis eingesetzt
werden kann.
Darauf achten, dass die Schlauchklemme richtig herum
eingesetzt wird, d.h. die Mittellinie der Schlauchkerbe
muss sich in der Mitte der Klemmenbasis befinden. Ist
dies nicht der Fall, trifft die Schlauchklemme auf den
Schlauchsattel.
Rapide
Spannschrauben für die Schlauchklemme
1.
Kreuzschlitzschraube mit Schraubendreher drehen.
Dadurch können die Schlauchklemmen entweder
festgezogen oder gelockert werden. Alternativ können
die Flügelschrauben verwendet werden, um die
Klemmen einzustellen.
2.
Drehen, bis der Schlauch angemessen fest sitzt und
nicht mehr wandern kann.

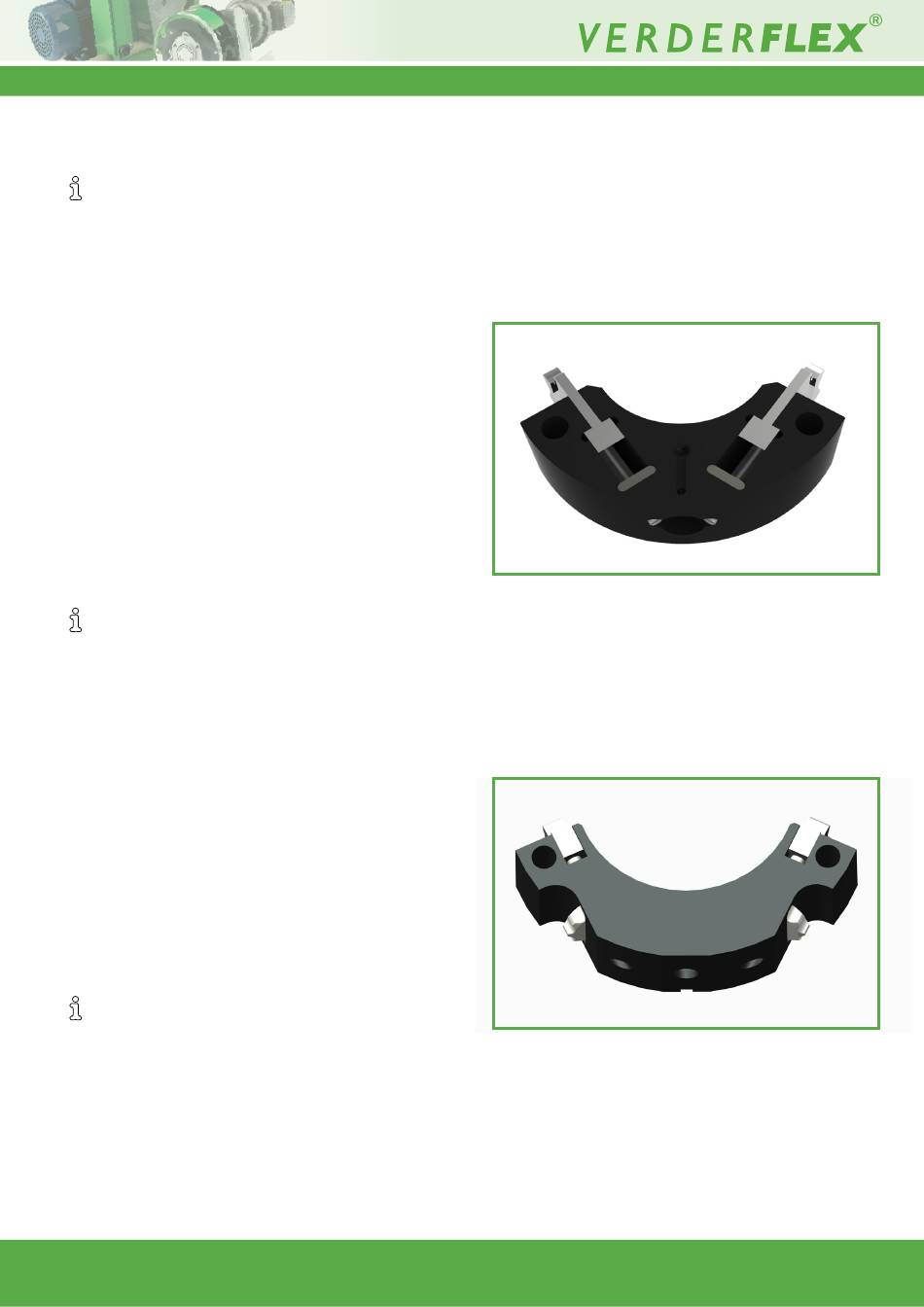

Abbildung 7 Spannschraube der Schlauchklemme
1.
Einstellbare Schlauchklemmen.
2.
Horizontale Bohrung zum Durchführen des Kabels der
Reedkontakte.
3.
Kreuzschlitzschrauben zum Einstellen der
Schlauchklemmen
(Siehe Abbildung 6)
Abbildung 8 Flügelschraube der Schlauchklemme (Kopfvariante)
1.1v-05.2017
1
2
3
14 | Seite
