4.2.3 Anschluss Feuchtefühler (optional)
Wird der Kühler mit Option Feuchtefühler bestellt, ist dieser bereits werksseitig in einem Durchflussadapter oder bei der Option
Filter im Filterkopf montiert und angeschlossen.

4.2.4 Anschluss peristaltische Pumpe (optional)

Wird der Kühler mit einer angebauten peristaltischen Pumpe bestellt, so ist diese bereits installiert und verdrahtet. Mitbestellte
Wärmetauscher sind eingebaut und an die peristaltische Pumpe angeschlossen.
Der Anschluss ø6 für den Kondensatausgang der Pumpe ist mittels geeignetem Schlauch und Schlauchschelle sorgfältig und
fachgerecht anzuschließen.
Versionen mit Verschraubungen DN 4/6 oder 1/6"-1/4" werden mit Klemmring und Überwurfmutter geliefert und sind sorgfäl-
tig mit passendem Schlauch zu verbinden.
HINWEIS
Durch den Einbau von peristaltischen Pumpen CPsingle / CPdouble wird der maximal
zulässige Betriebsdruck im System eingeschränkt!
Betriebsdruck ≤ 1 bar
4.2.5 Anschluss Wärmetauscher

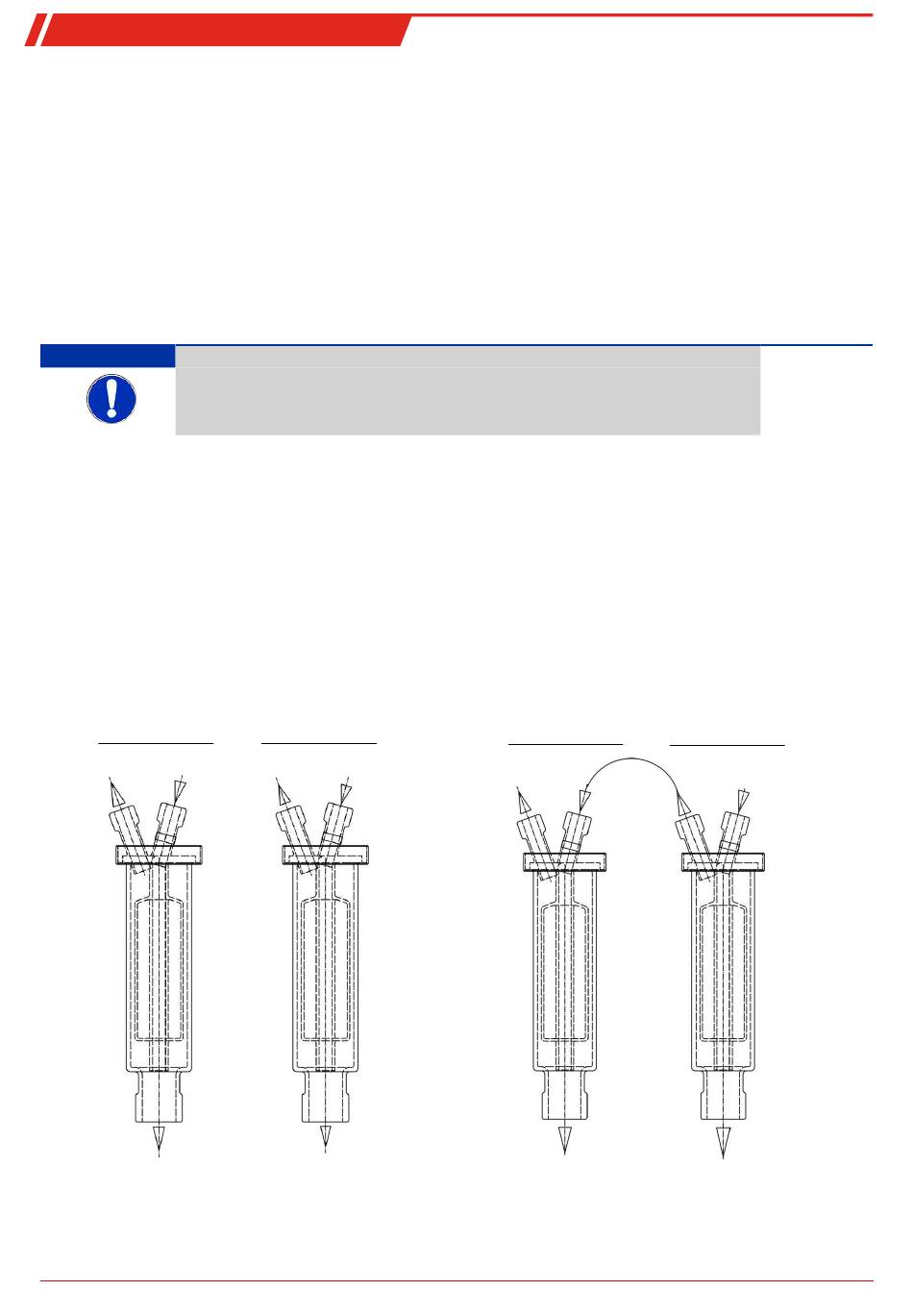

Der Anschluss zwei einzelner Wärmetauscher ist im linken Bild schematisch dargestellt.
Zur Minimierung des Gas-Auswascheffektes im Kühler müssen die beiden (baugleichen) Wärmetauscher in Reihe hintereinan-
der betrieben werden (rechtes Bild). Hierbei sollte wie folgt vorgegangen werden:
1. Gaseingangsleitung an rot markiertem Gaseintritt des Wärmetauschers 2 (Vorkühlung).
2. Verbindungsleitung zwischen Gasausaustritt des Wärmetauschers 2 und dem rot markierten Gaseintritt von Wärmetau-
scher 1 (Nachkühlung).
3. Montage der finalen Gasausgangsleitung am Gasaustritt des Wärmetauscher 1.
Gaskühler
(zwei einzelne Wärmetauscher)
Wärmetauscher 1
Gas AUS Gas EIN
Kondensat AUS
Die Gaseingänge sind rot markiert.
Bei Wärmetauschern aus Glas ist bei dem Anschluss der Gasleitungen auf die richtige Lage der Dichtung zu achten (siehe Abbil-
dung). Die Dichtung besteht aus einem Silikonring mit einer Stulpe aus PTFE. Die PTFE Seite muss zum Glasgewinde zeigen.
BD440017 ◦ 10/2018
Wärmetauscher 2
Gas AUS Gas EIN
Kondensat AUS
Gaskühler +
(zwei Wärmetauscher in Reihe)
Wärmetauscher 1
Gas AUS
Gas EIN
Kondensat AUS
Wärmetauscher 2
Gas AUS
Gas EIN
Kondensat AUS
