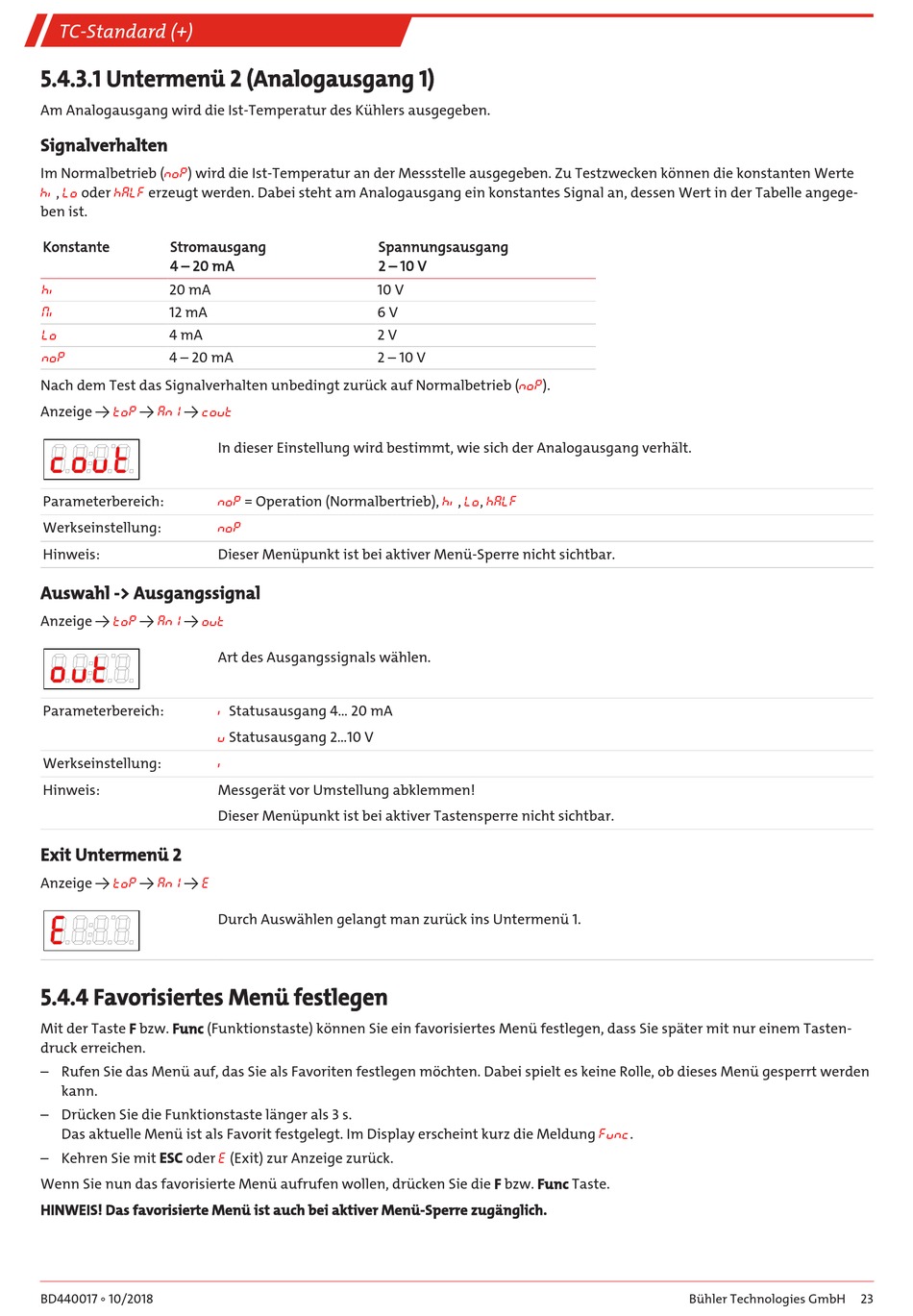

TC-Standard (+)
5.4.3.1 Untermenü 2 (Analogausgang 1)
Am Analogausgang wird die Ist-Temperatur des Kühlers ausgegeben.
Signalverhalten
Im Normalbetrieb (noP) wird die Ist-Temperatur an der Messstelle ausgegeben. Zu Testzwecken können die konstanten Werte
hi, Lo oder hALF erzeugt werden. Dabei steht am Analogausgang ein konstantes Signal an, dessen Wert in der Tabelle angege-
ben ist.
Konstante Stromausgang
4 – 20 mA
hi 20 mA
Mi 12 mA
4 mA
Lo
noP 4 – 20 mA
Nach dem Test das Signalverhalten unbedingt zurück auf Normalbetrieb (noP).
Anzeige → toP → An1 → cout
Parameterbereich:
Werkseinstellung:
Hinweis:
Auswahl -> Ausgangssignal
Anzeige → toP → An1 → out
Parameterbereich:
Werkseinstellung:
Hinweis:
Exit Untermenü 2
Anzeige → toP → An1 → E
5.4.4 Favorisiertes Menü festlegen
Mit der Taste F bzw. Func (Funktionstaste) können Sie ein favorisiertes Menü festlegen, dass Sie später mit nur einem Tasten-
druck erreichen.
– Rufen Sie das Menü auf, das Sie als Favoriten festlegen möchten. Dabei spielt es keine Rolle, ob dieses Menü gesperrt werden
kann.
– Drücken Sie die Funktionstaste länger als 3 s.
Das aktuelle Menü ist als Favorit festgelegt. Im Display erscheint kurz die Meldung Func.
– Kehren Sie mit ESC oder
Wenn Sie nun das favorisierte Menü aufrufen wollen, drücken Sie die F bzw. Func Taste.
HINWEIS! Das favorisierte Menü ist auch bei aktiver Menü-Sperre zugänglich.
BD440017 ◦ 10/2018
Spannungsausgang
2 – 10 V
10 V
6 V
2 V
2 – 10 V
In dieser Einstellung wird bestimmt, wie sich der Analogausgang verhält.
= Operation (Normalbertrieb), hi, Lo,
noP
noP
Dieser Menüpunkt ist bei aktiver Menü-Sperre nicht sichtbar.
Art des Ausgangssignals wählen.
Statusausgang 4... 20 mA
i
u Statusausgang 2...10 V
i
Messgerät vor Umstellung abklemmen!
Dieser Menüpunkt ist bei aktiver Tastensperre nicht sichtbar.
Durch Auswählen gelangt man zurück ins Untermenü 1.
E (Exit) zur Anzeige zurück.
hALF
Bühler Technologies GmbH 23
