8.1.3 Anzeige des Menüs "HAUPTMENÜ"
Das Menü "HAUPTMENÜ" stellt die anzeigbaren Messgrößen zur Auswahl. Der zusätzliche
Menüeintrag "EINSTELLUNGEN" verzweigt in das Menü zur Geräteparametrierung.

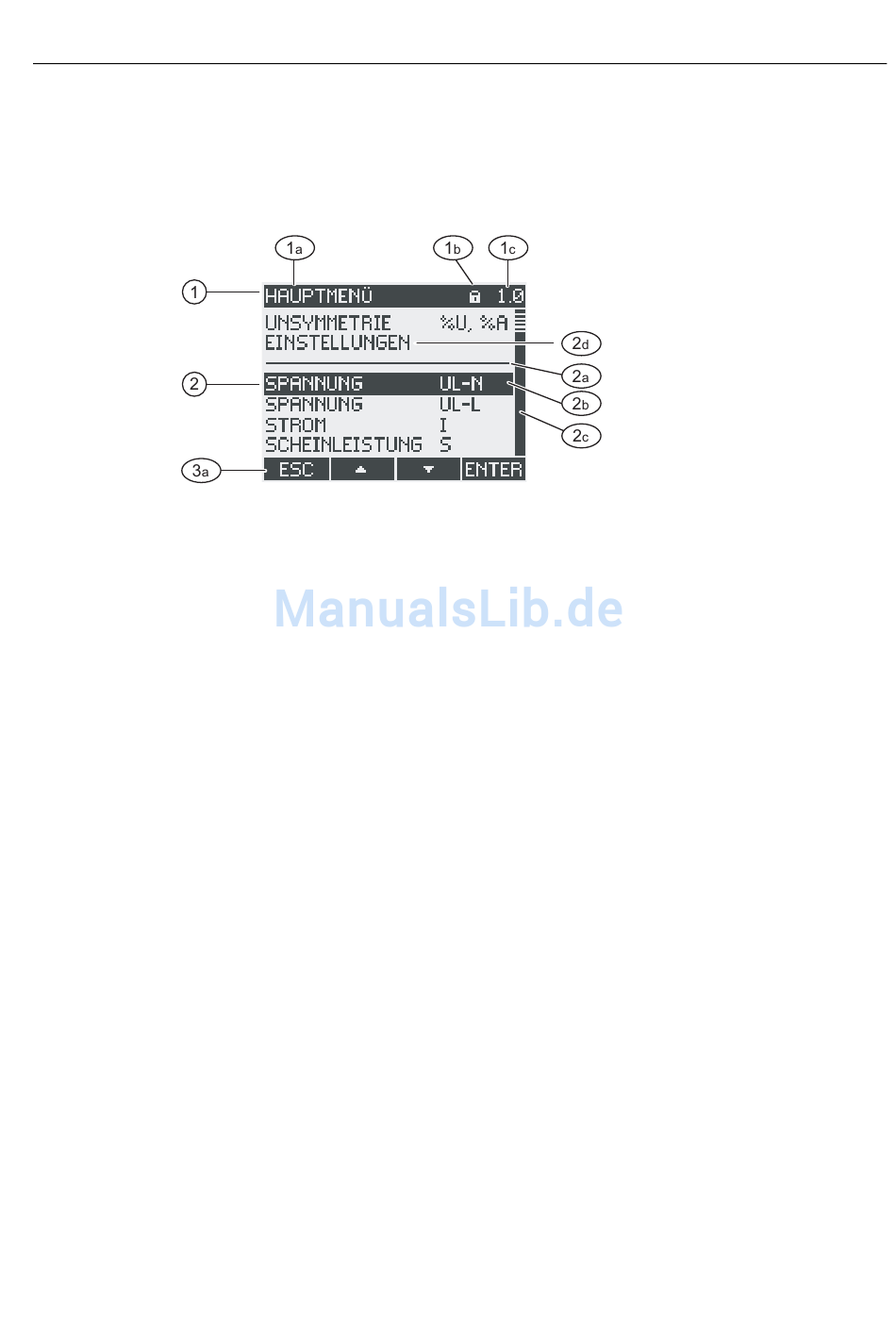

Bild 8-8
(1)
(2)
(3)
Anzeigetitel
Der Anzeigetitel ist konstant "HAUPTMENÜ".
Display-Nummer der Messgröße
Das Hauptmenü hat keine eigene sichtbare Displaynummer. Die angezeigte Displaynummer
bezieht sich auf die aktuell ausgewählte Messgröße.
Liste der anzeigbaren Messgrößen
Die Menüliste stellt die anzeigbaren Messgrößen zur Auswahl.
Auswahlbalken
Der Auswahlbalken markiert die aktuell ausgewählte Messgröße.
SENTRON PAC3200
Gerätehandbuch, 02/2008, A5E01168664A-04
Anzeige Hauptmenü
Anzeigetitel
a) "HAUPTMENÜ"
b) Geräteschutz-Symbol
c) Display-Nummer
Liste der anzeigbaren Messgrößen
a) Trennstrich Listenbeginn / Listenende
b) Auswahlbalken
c) Bildlaufleiste
d) Wechsel in das Menü zur Geräteparametrierung
Funktionstasten
a) Tastenbeschriftung
