5
Technische Daten
5.1
Raumlagen
5.1.1
Raumlagenbezeichnung
Für die Antriebseinheiten sind folgende Raumlagen möglich:
•
•
•
Raumlagen M1 bis M6 MOVIGEAR

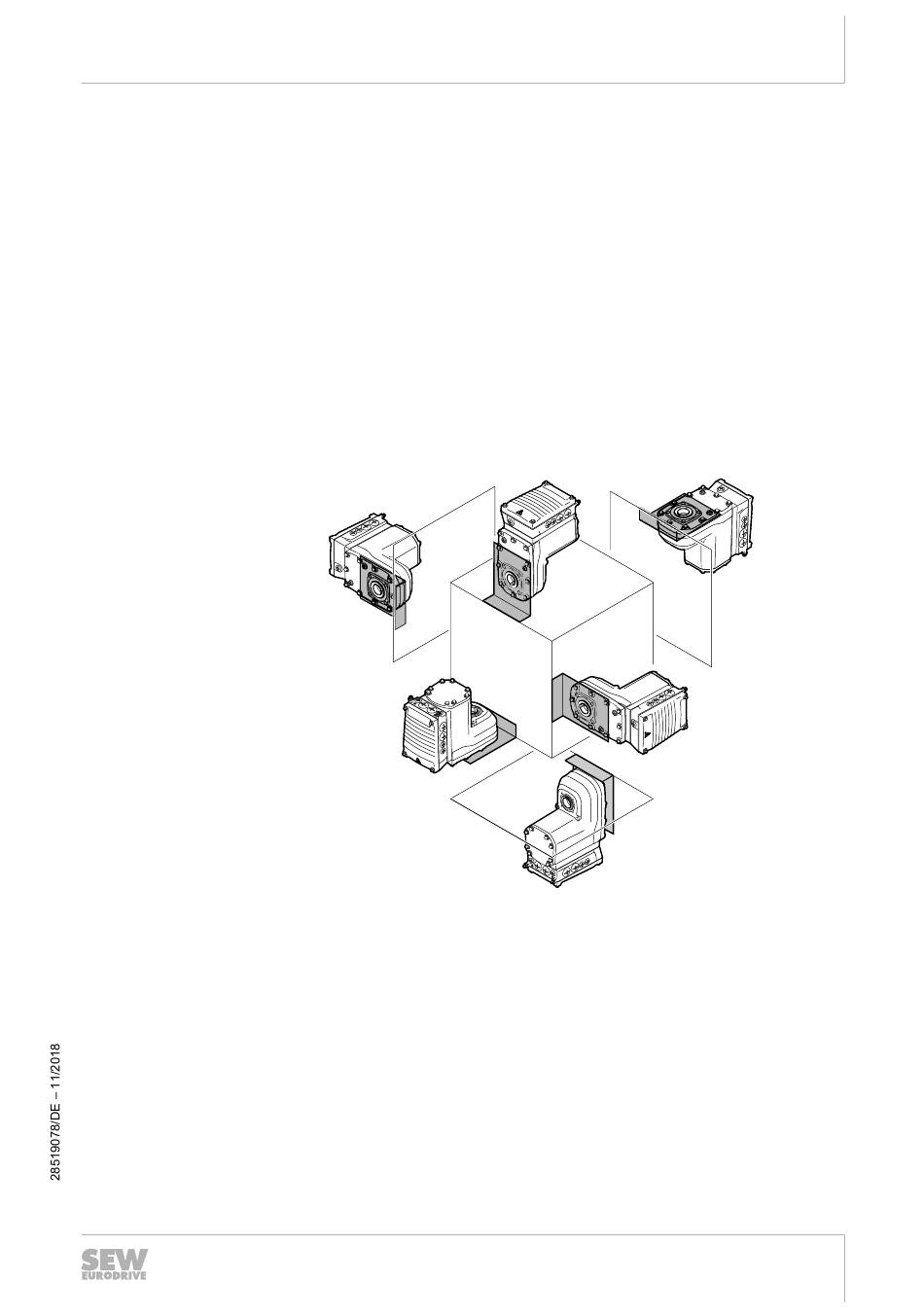

Die folgende Darstellung zeigt die Lage der Antriebseinheit im Raum bei den Raum-
lagen M1 bis M6:
* = Bauform M3 nur in Verbindung mit Option "Integrierter Druckausgleich /PG" mög-
lich.
Spezifizierte Raumlage: M1 oder M2 oder M3* oder M4 oder M5 oder M6
Universeller Einsatz in Raumlage M1, M2, M4, M5, M6
Universelle Bauform MU (= M1 bis M6) in Verbindung mit Option integrierter
Druckausgleich /PG
®
classic
M6
M4
Zusatz zur Betriebsanleitung – MOVIGEAR
Technische Daten
M1
M2
M5
M3*
5
Raumlagen
