CCR2+ Regler

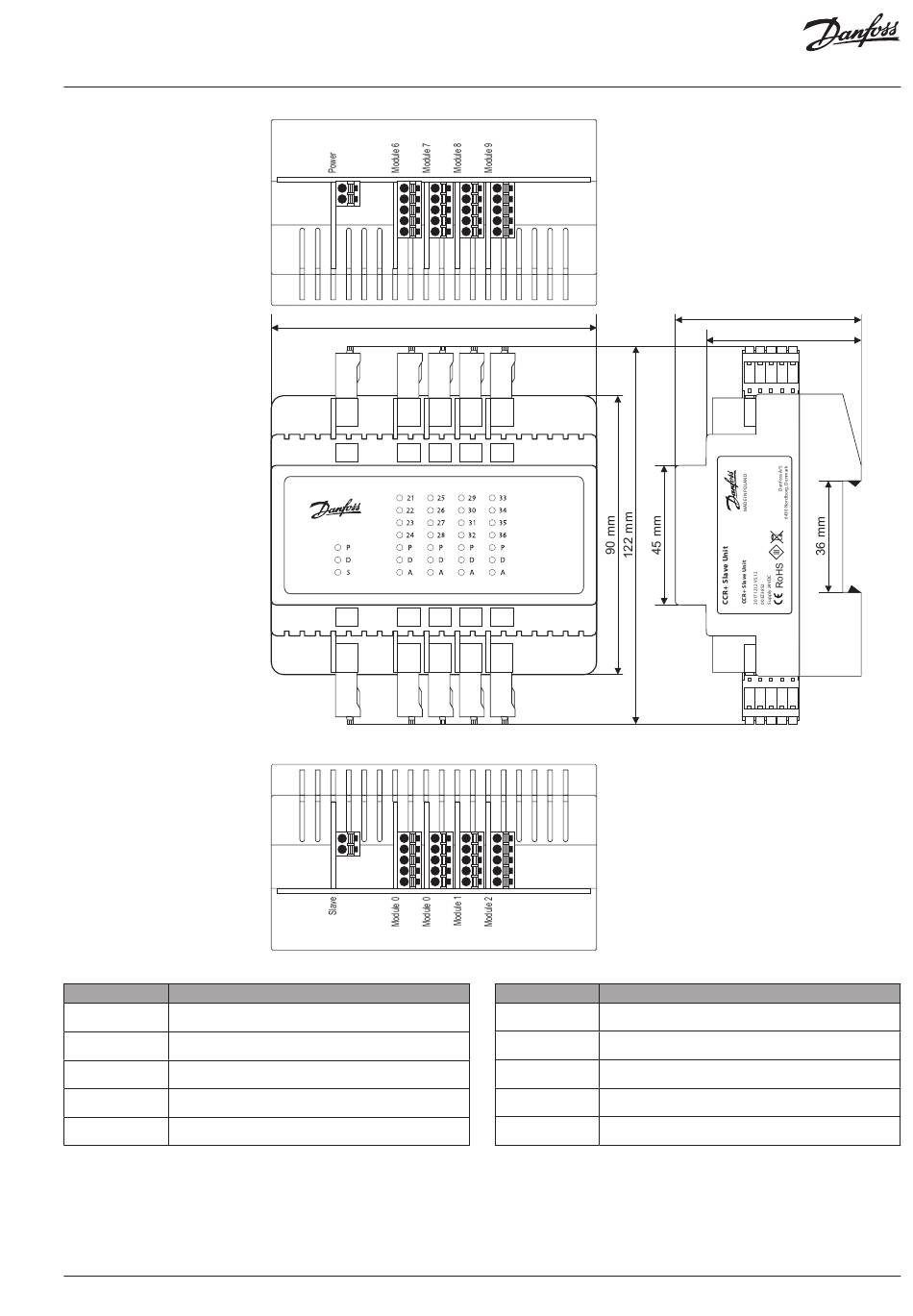

Abb. 5 Schaltbild – CCR+ Nebenregler
Stecker/Klemme
Beschreibung
0V
0V – Masse (-) Spannungsversorgung
24VDC
24 V DC Spannungsversorgung
C
C – gemeinsamer Anschluss für Stellantriebe
V21-24
V21..V24 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe
V24-28
V24..V28 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe
V29-32
V29..V32 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe
V33-36
V33..V36 – Ausgänge zu Stellantrieben
VI.D3.C2.03
G
C
C
C
24VDC
V24
V28
V32
V23
V27
V31
V22
V26
V30
V21
V25
V29
105 mm
OV
C
C
C
24VDC
V21-24
V25-28
V29-32
CCR+ Slave
G
S21-24
S25-28
S29-32
LBus
G
G
G
G
S21
S25
S29
Lbus
S22
S26
S30
S23
S27
S31
S24
S28
S32
G
G
G
C
V36
V35
V34
V33
C
V33-36
S33-36
G
S33
S34
S35
S36
G
Stecker/Klemme
Beschreibung
G – Masse Lbus-Anschluss (für Systemerweiterung)
Lbus
Lbus – Lbus-Anschluss (für Systemerweiterung)
S21-24
S21..S24 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren
S25-28
S25..S28 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren
S29-32
S29..S32 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren
S33-36
S33..S36 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren
60 mm
50 mm
