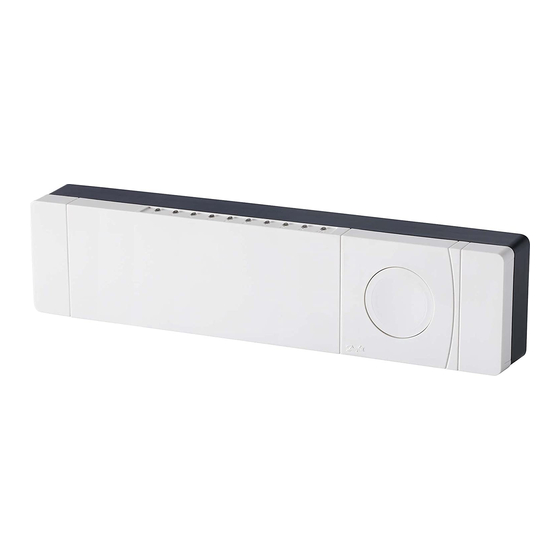

Danfoss Link HC Produkthandbuch
Vorschau ausblenden
Andere Handbücher für Danfoss Link HC:
- Installationsanleitung (13 Seiten) ,
- Installationsanleitung (84 Seiten)
Verwandte Anleitungen für Danfoss Danfoss Link HC
Inhaltszusammenfassung für Danfoss Danfoss Link HC
- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss Link™ HC Hydronic Controller Installation Guide Danfoss Heating Solutions...
- Seite 2 VIFZL35X © Danfoss 04/2011...
- Seite 3 Installation Guide Danfoss Link™ HC Installation Guide Installationsanleitung Guide d’installation Installationsmanual Installationshandbok Asennusohje Installatiehandleiding Instrukcja instalacji Instalační příručka VIFZL35X © Danfoss 04/2011...
-
Seite 4: Inhaltsverzeichnis
1: Adding Danfoss Link™ HC to the system........ -
Seite 5: Introduction
Danfoss Link™ HC Introduction Danfoss Link™ is a wireless control system for a variety of heating systems. The Danfoss Link™ HC (Hydronic Controller) is a part of this system allowing wireless control of manifolds for water based floor heating/cooling. Output LEDs... -
Seite 6: Connections
Installation Guide Danfoss Link™ HC Connections Make sure that all connections to the Danfoss Link™ HC are completed, before connecting to a 230 V power supply. 1: Connecting actuators (24 V) If NC (normally closed) actuators are installed for ON/OFF regulation, no further actuator output con- figuration is needed. -
Seite 7: 4: Connections For Heating & Cooling
The external antenna is installed as diverter when there is no transmission possible through a large building, heavy construction or metal barrier, e.g. if the Danfoss Link™ HC is located in a metal cabinet/ 1. Remove the plastic cover from the antenna con- 2. -
Seite 8: Configuration
Configuration 1: Adding Danfoss Link™ HC to the system Adding Danfoss Link™ HC to a system is made from the Danfoss Link™ CC Central Controller. For further information, see the Danfoss Link™ CC instruction manual: Configuration 7: Adding service devices. -
Seite 9: 2A: Configure Outputs
3. Choose your settings and press “OK/Return”. 3: Add an output to a room Configuration Danfoss Link™ HC to a system is made from the Danfoss Link™ CC Central Controller. For further information, see the Danfoss Link™ CC instruction manual: Configuration 7: Adding service devices. -
Seite 10: 4: Configure A Room
Installation Guide Danfoss Link™ HC Configuration 4. If more devices are installed, 5. Select output. Only available 6. Select heating emitter and press select a device. outputs are selectable. “Actuator Settings”. 7. Select actuator type and press “OK/Return”. 4: Configure a room •... -
Seite 11: 5: Remove An Output
Installation Guide Danfoss Link™ HC Configuration 5: Remove an output 1. Select “Rooms and Devices”. 2. Select “Manage Devices”. 3. Select an existing room. 4. Select “Room devices”. 5. Select “Remove a device”. 6. Select “Remove an output”. 7. Select “Yes, remove an output now”. -
Seite 12: 6: Factory Reset
Danfoss Link™ HC Configuration 6: Factory reset • Disconnect the power supply for Danfoss Link™ HC. • Wait for green LED to turn off. • Press and hold the Install / Link Test. • While holding the Install / Link Test, reconnect the power supply. -
Seite 13: Trouble Shooting
Installation Guide Danfoss Link™ HC Trouble shooting The actuator will be activated with a 25% duty cycle, if the signal from the Degraded mode room thermostat is lost. Output or actuator is short-circuited or the actuator is disconnected. Flashing output / alarm LED(s) Technical specifications... - Seite 14 1: Danfoss Link™ HC zum System hinzufügen ........
-
Seite 15: Einführung
Installationsanleitung Danfoss Link™ HC Einführung Danfoss Link™ ist ein funkbasiertes Regelungssystem für verschiedene Heizungssysteme. Der Danfoss Link™ Regler HC (Hydronic Controller) ist Teil dieses Systems. Er erlaubt Funksteuerung von Verteilern für wasserbasierte Fußbodenheizung/-kühlung. Ausgangs-LEDs Kesselrelais Pumpenrelais Ausgangsanschlüsse Verbindungsprüfung Externe Front- Eingänge:... -
Seite 16: Anschlüsse
Installationsanleitung Danfoss Link™ HC Anschlüsse Vor Anschluss einer 230-V-Stromversorgung sicherstellen, dass alle Anschlüsse zum Danfoss Link™ HC hergestellt sind. 1: Anschluss von Stellantrieben (24 V) Wenn stromlos geschlossene Stellantriebe (NC) zur EIN/AUS-Regelung installiert sind, muss kein weite- rer Stellantriebausgang konfiguriert werden. -
Seite 17: 4: Anschlüsse Für Heizung Und Kühlung
7: Externe Antenne Die externe Antenne wird verwendet, wenn eine Funkübertragung durch große Gebäude, dicke Wände mit Armierungen oder Metallsperren NICHT möglich ist, z. B. wenn sich der Danfoss Link™ HC in einem Verteilerschrank aus Metall befindet. 1. Die Kunststoffabdeckung vom Antennen-anschluss 2. -
Seite 18: Konfiguration
Danfoss Link™ HC Konfiguration 1: Danfoss Link™ HC zum System hinzufügen Das Hinzufügen des Danfoss Link™ HC in einem System erfolgt über den Zentralregler Danfoss Link™ CC. Weitere Informationen finden Sie im Produkthandbuch des Danfoss Link™ CC: Konfiguration 7: Hinzufügen von Wartungsgeräten 1. -
Seite 19: 2A: Ausgänge Konfigurieren
„OK/Return“ drücken. 3: Ausgang zu einem Raum hinzufügen Die Konfiguration des Danfoss Link™ HC für ein System erfolgt über den Zentralregler Danfoss Link™ CC. Weitere Informationen finden Sie im Produkthandbuch des Danfoss Link™ CC: Konfiguration 7: Hinzufügen von Wartungsgeräten 1. -
Seite 20: 4: Raum Konfigurieren
Installationsanleitung Danfoss Link™ HC Konfiguration 4. Wenn weitere Geräte installiert 5. Einen Ausgang auswählen. Nur 6. Heizungssender auswählen sind, ein Gerät auswählen. verfügbare Ausgänge sind aus- und „Einstellungen Aktuator“ wählbar. drücken. 7. Einen Stellantriebtyp auswählen und „OK/Return“ drücken. 4: Raum konfigurieren Durch •... -
Seite 21: 5: Ausgang Entfernen
Installationsanleitung Danfoss Link™ HC Konfiguration 5: Ausgang entfernen 1. „Räume u. Geräte“ auswählen. 2. „Geräte verwalten“ auswählen. 3. Einen vorhandenen Raum aus- wählen. 4. „Raumgeräte“ auswählen. 5. „Gerät entfernen“ auswählen. 6. „Ausgang entfernen“ auswäh- len. 7. „Ja, Ausgang jetzt entfernen“... -
Seite 22: 6: Rücksetzen Auf Werkseinstellungen
Danfoss Link™ HC Konfiguration 6: Rücksetzen auf Werkseinstellungen • Die Stromversorgung für den Danfoss Link™ HC trennen. • Warten, bis die grüne LED erlischt. • Die Taste für Verbindungsprüfung drücken und gedrückt halten. • Die Taste für Verbindungsprüfung weiter halten und gleichzeitig die Stromversorgung wieder anschließen. -
Seite 23: Fehlersuche Und -Behebung
Installationsanleitung Danfoss Link™ HC Fehlersuche und -behebung Der Stellantrieb wird bei einem Arbeitszyklus von 25 % aktiviert, wenn das Reduzierter Signal vom Raumthermostat nicht mehr vorhanden ist. Betrieb Kurzschluss von Ausgang oder Stellantrieb oder Stellantrieb getrennt. Blinkender Ausgang/ Alarm-LED(s) Technische Daten Übertragungsfrequenz...
