CCR2+ Regler

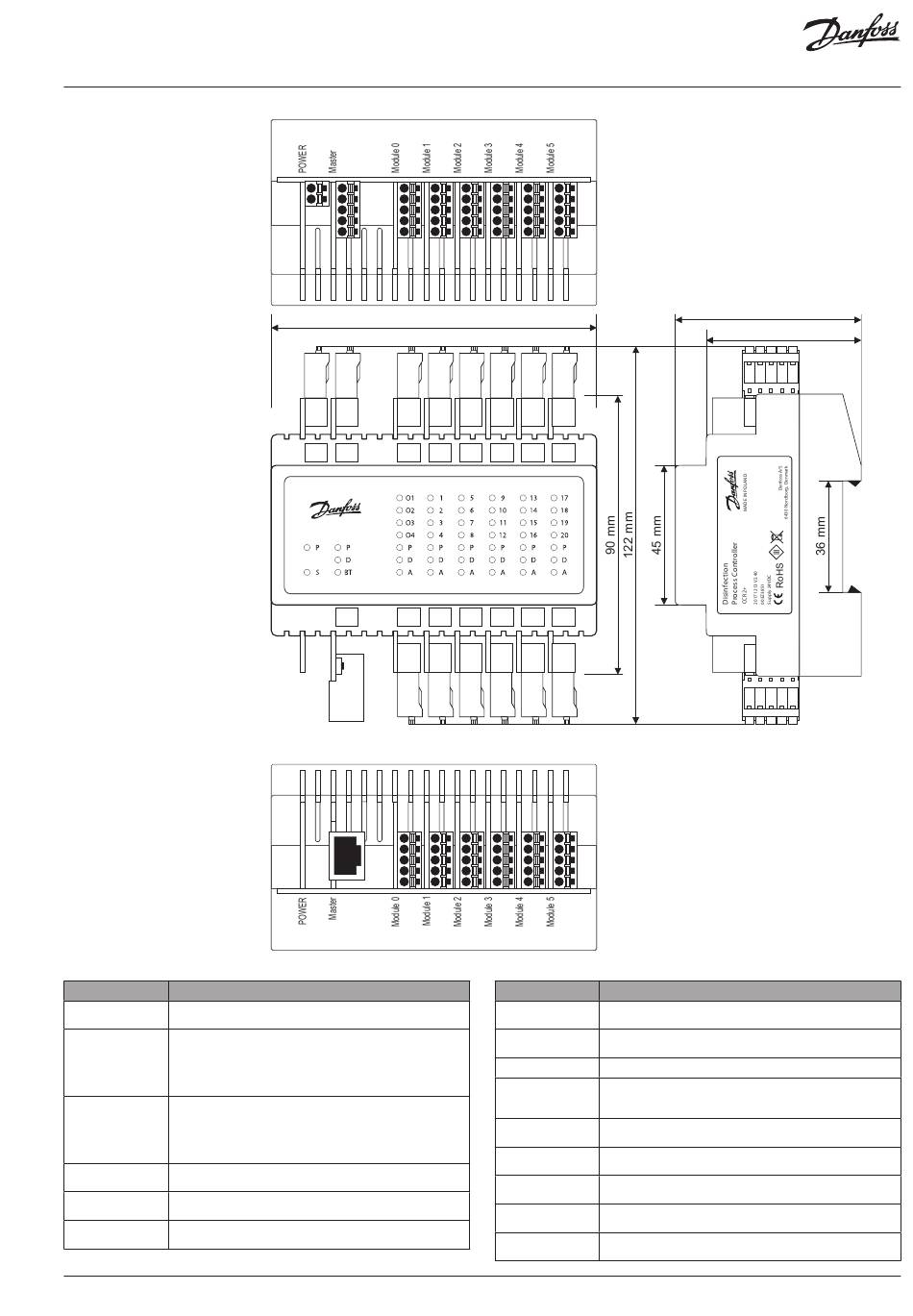

Abb. 4a Schaltbild – CCR2+
Führungsregler
Stecker/Klemme
Beschreibung
0V
0V – Masse (-) Spannungsversorgung
24VDC
24 V DC(+) Spannungsversorgung
G – Masse Lbus-Anschluss (für Systemerweiterung)
Lbus – Lbus-Anschluss (für Systemerweiterung)
Lbus
G – Masse (Modbus RS 485)
RS485
B – Anschluss B (Modbus RS 485)
A – Anschluss A (Modbus RS 485)
C – gemeinsamer Anschluss für Ausgänge O1–O4
O1 – Ausgang: Wärmequelle
C
O2 – Ausgang: Nächste(n) CCR+/Nebenregler starten
O1,..,O4
O3 – Ausgang: Desinfektion abgeschlossen
O4 – Ausgang: Alarm
C
C – gemeinsamer Anschluss für Stellantriebe V1–4
V1-4
V1..V4 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe V5–8
V5-8
V5..V8 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe V9–12
V9-12
V9..V12 – Ausgänge zu Stellantrieben
VI.D3.C2.03
G
G
C
C
C
24VDC
Lbus
O4
V4
V8
O3
V3
V7
G
B
O2
V2
V6
A
O1
V1
V5
105 mm
0V
LBus
C
C
C
24VDC
RS485
O1- 4
V1- 4
V5-8
CCR2+ Controller
TCP/IP
S1-4
S5-8
B1-B3 S0
LAN
G
G
G
TCP/IP
RJ45
B1
S1
S5
B2
TCP/IP
S2
S6
B3
S3
S7
RJ45
S0
S4
S8
G
G
G
C
C
C
V12
V16
V20
V11
V15
V19
V10
V14
V18
V9
V13
V17
C
C
C
V9-12
V13-16
V17-20
S9-12
S13-16
S17-20
G
G
G
S9
S13
S17
S10
S14
S18
S11
S15
S19
S12
S16
S20
G
G
G
Stecker/Klemme
Beschreibung
C
C – gemeinsamer Anschluss für Stellantriebe V13–16
V13-16
V13..V16 – Ausgänge zu Stellantrieben
C
C – gemeinsamer Anschluss für Stellantriebe V17–20
V17-20
V17..V20 – Ausgänge zu Stellantrieben
TCP/IP, LAN
TCP/IP-Anschluss oder IP Modbus-Anschluss
B1,B2, B3 definierte Eingänge
B1-3, S0
S0 – Temp.-Sensor
G
G – gemeinsame Masse für Eingänge/Sensor
S1-4
S1..S4 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren S1–4
S5-8
S5..S8 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren S5–8
S9-12
S9..S12 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren S9–12
S13-16
S13..S16 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren S13–16
S17-20
S17..S20 – Eingänge von Sensoren
G
G – gemeinsame Masse für Sensoren S17–20
60 mm
50 mm
© Danfoss | 2019.02 | 3
