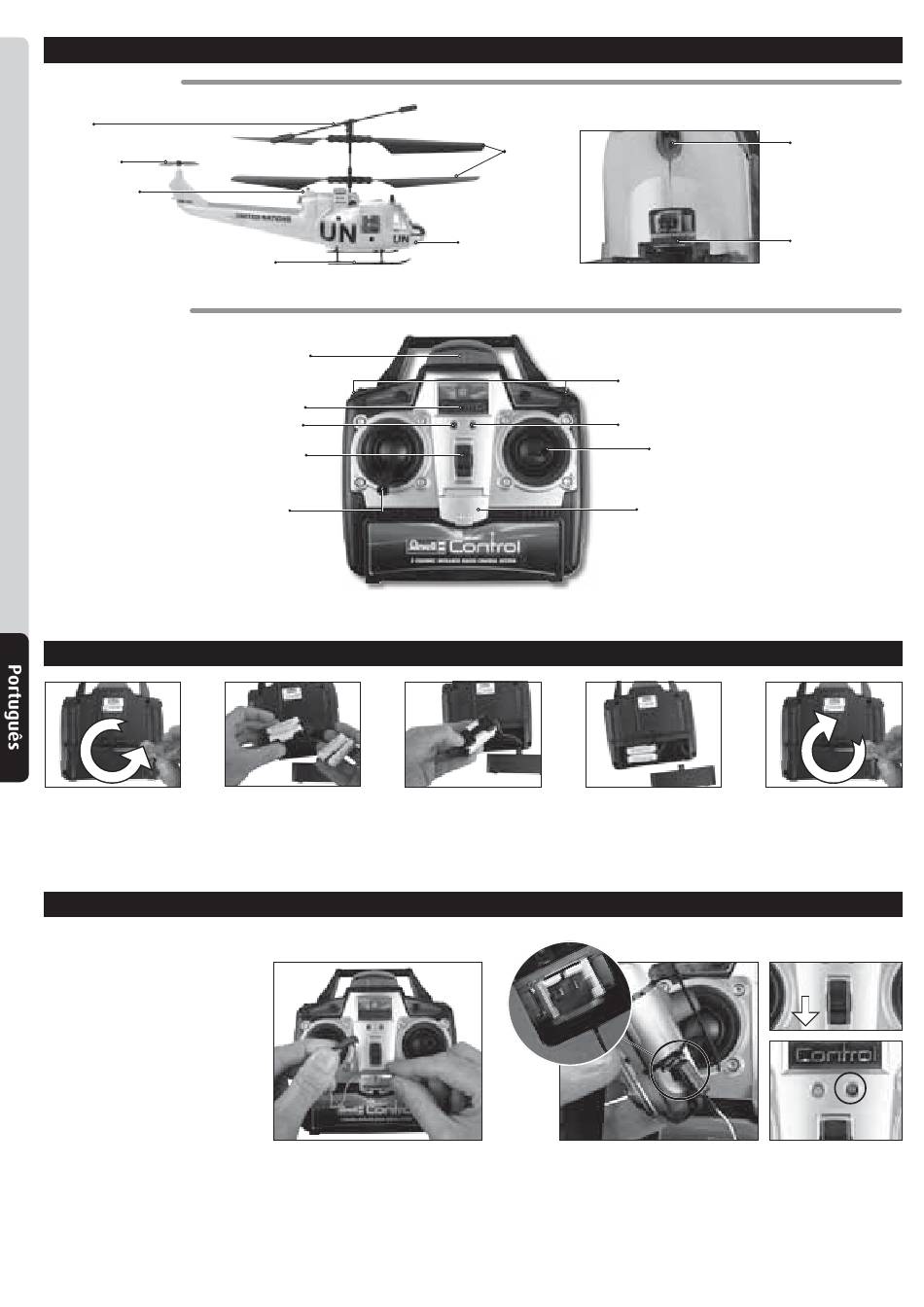

REVELL Control MICRO HELICOPTER HUE UN Bedienungsanleitung Seite 50

HeLicóPtero:
Estabilizador
Rotor da cauda
Luz de posição
Trem de pouso tipo esqui
teLecoMANDo:
Emissor de infravermelhos
LED de controlo da descolagem
Regulador de empuxo „para
1. Desatarraxar a tampa e
retirá-la.
Atenção: Antes de ser carregada e depois de cada voo, a pilha deve arrefecer 10 a 15 minutos. Caso contrário, ela pode danificar-se. O processo de carga é controlado electronicamente,
contudo nunca o deixe por vigiar.
1. Desligue o helicóptero e o telecomando.
2. Insira a ficha do cabo de carregar
cuidadosamente na tomada do helicóptero
(fig. 1). A ficha deve poder entrar facilmente
na tomada – NÃO APLIQUE FORÇA. Se a
ficha não for inserida correctamente na
tomada, o helicóptero pode danificar-se e em
determinadas circunstâncias pode até correr-se
perigo de lesões.
3. Deslizar o interruptor de controlo no
telecomando para baixo, para a posição
„Charge" (carregar) (fig. 2).
4. Agora, o LED do estado de carga acende-se em
verde e assinala o processo de carga (fig. 3).
5. O processo de carga está terminado logo que o
LED verde se apague completamente.
6. Depois do carregamento, coloque o interruptor
de energia em „OFF" e desligue o cabo de
carregar do helicóptero.
50
Helicóptero e telecomando
LED de energia
Selector do canal
cima/para baixo"
Modo de colocar as pilhas
2. Retirar o suporte da bateria.
Modo de carregar a pilha do helicóptero
Depois de um período de carregamento de
aprox. 30 minutos, o helicóptero pode voar
aprox. 6 minutos.
Pás opostas
do rotor
Farol
3. Colocar 4 x pilhas AA de 1,5
V e prestar atenção à posição
correcta dos pólos indicada na
cavidade das pilhas.
fig. 1
Teclas de compensação „para a
esquerda/para a direita"
LED de controlo do estado de carga
Voar para a frente e para trás
Voar para a esquerda/para a direita
Compartimento para o cabo de carregar
4. Voltar a colocar o suporte da
bateria no compartimento.
Farol
Interruptor ON/OFF
5. Fechar a tampa da
cavidade das pilhas e
atarraxá-la.
fig. 2
fig. 3
