5. Einbau und Montage

5.1. Lieferumfang

Lieferung unmittelbar nach Erhalt auf mögliche
Transportschäden untersuchen. Ventilinneres
auf Fremdkörper untersuchen.
Falls derartige oder andere Mängel feststellbar
sind, Warensendung nur unter Vorbehalt an-
nehmen. Reklamation einleiten. Dabei Rekla-
mationsfristen beachten.
5.2. Einbau der „Unibox RLA"
Die Unterkante der „Unibox RLA" sollte min-
destens 20 cm über dem fertigen Fußboden
liegen, die Vorderkante in einer Ebene mit der
fertigen Wand. Putz- und Fliesendicke berück-
sichtigen.

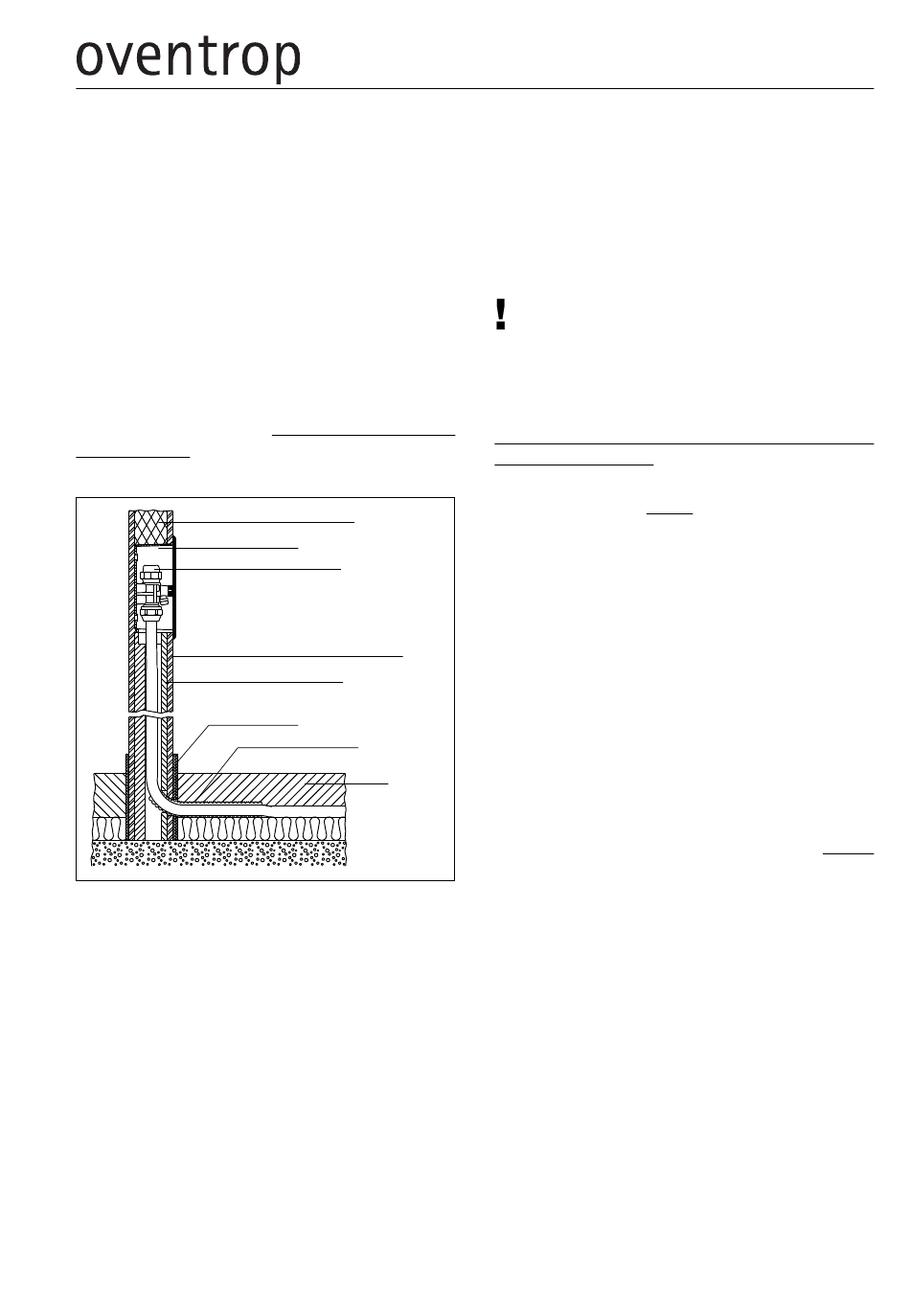

Abb. 5.1 Schnitt „Unibox RLA" in Wand
Wandeinbaukasten mit der Öffnung nach un-
ten einbauen.
Das Ausrichten und Fixieren erfolgt z.B. mittels
der beiliegenden Winkel. Sie können in ver-
schiedenen Positionen seitlich an den Wand-
einbaukasten gesteckt werden.
Wandeinbaukasten dauerhaft in der Wand be-
festigen, z.B. mit Mörtel. Eine Bauabdeckung
aus Wellpappe schützt das Ventil.
Zur einfachen Verlegung der senkrechten
Rohrleitungen Formschacht Art.-Nr. 1022650
unterhalb des Wandeinbaukastens in die Wand
einsetzen, gegebenenfalls kürzen. Die Front-
abdeckung des Formschachtes liegt später
unter Putz.
Mauerwerk
Wandeinbaukasten
Absperrventil
Putz
Formschacht
Randdämmstreifen
Schutzrohr
Estrich
Einbau- und Betriebsanleitung
Alternativ für den Anschluss der „Unibox" un-
mittelbar über dem Fußboden bietet Oventrop
einen separaten Montagekanal, Art.-Nr.
1022652, an. Montage siehe entsprechende
Einbauanleitung (siehe im Internet unter
www.oventrop.de)

5.3. Installation

Um eine einwandfreie Funktion
der „Unibox RLA" zu gewährleisten, ist die
Fließrichtung bei der Verlegung der Rohrlei-
tungen und „Unibox" unbedingt einzuhal-
ten!
Installationsbeispiel 1 („Unibox RLA" im
Vorlauf eingebaut)
Einbau der „Unibox RLA" zur Absperrung des
Vorlaufes bei den hinter den Flächenheizkreis
montierten „Uniboxen T (E T), RTL (E RTL),
plus (E plus) und vario (E vario)" (siehe Einbau-
skizze 1 Abb.5.2).
• Abzweig von der Vorlaufleitung der in Zwei-
rohr verlegten Zuleitung. Anschluss der
Rohrleitung an die „Unibox RLA". Dazu
sind die Bauabdeckung der „Unibox RLA"
sowie die Frontabdeckung des Form-
schachtes bzw. des Montagekanals zu ent-
fernen.
• Verlegen des Fußbodenheizkreises.
• Anschluss der Rohrleitung an die „Unibo-
xen T (E T), RTL (E RTL), plus (E plus) oder
vario (E vario)", markierte Durchströmungs-
richtung beachten. Ventil immer hinter
dem Fußbodenheizkreis. Dazu sind die
Bauabdeckung der jeweiligen „Unibox"
sowie die Frontabdeckung des Form-
schachtes bzw. des Montagekanals zu
entfernen.
• Erstellen der Verbindungsleitung zum
Rücklauf der in Zweirohr verlegten Zulei-
tung.
„Unibox RLA"
