5. Installation et montage

5.1 Fourniture

Examiner la livraison immédiatement après
réception pour vérifier l'absence de dom-
mages dus au transport. Vérifier l'absence de
corps étrangers dans les ouvertures du robi-
net. Si des dommages ou d'autres défauts
sont constatés, n'accepter la marchandise
que sous réserve en respectant les délais
applicables.
5.2 Montage de l' «Unibox RLA»
Le bord inférieur de l' «Unibox RLA» devrait
se situer au moins 20 cm au-dessus du sol
fini, l'arête avant au même niveau que le mur
fini. L'épaisseur prévue de plâtre et des car-
reaux sont à respecter.

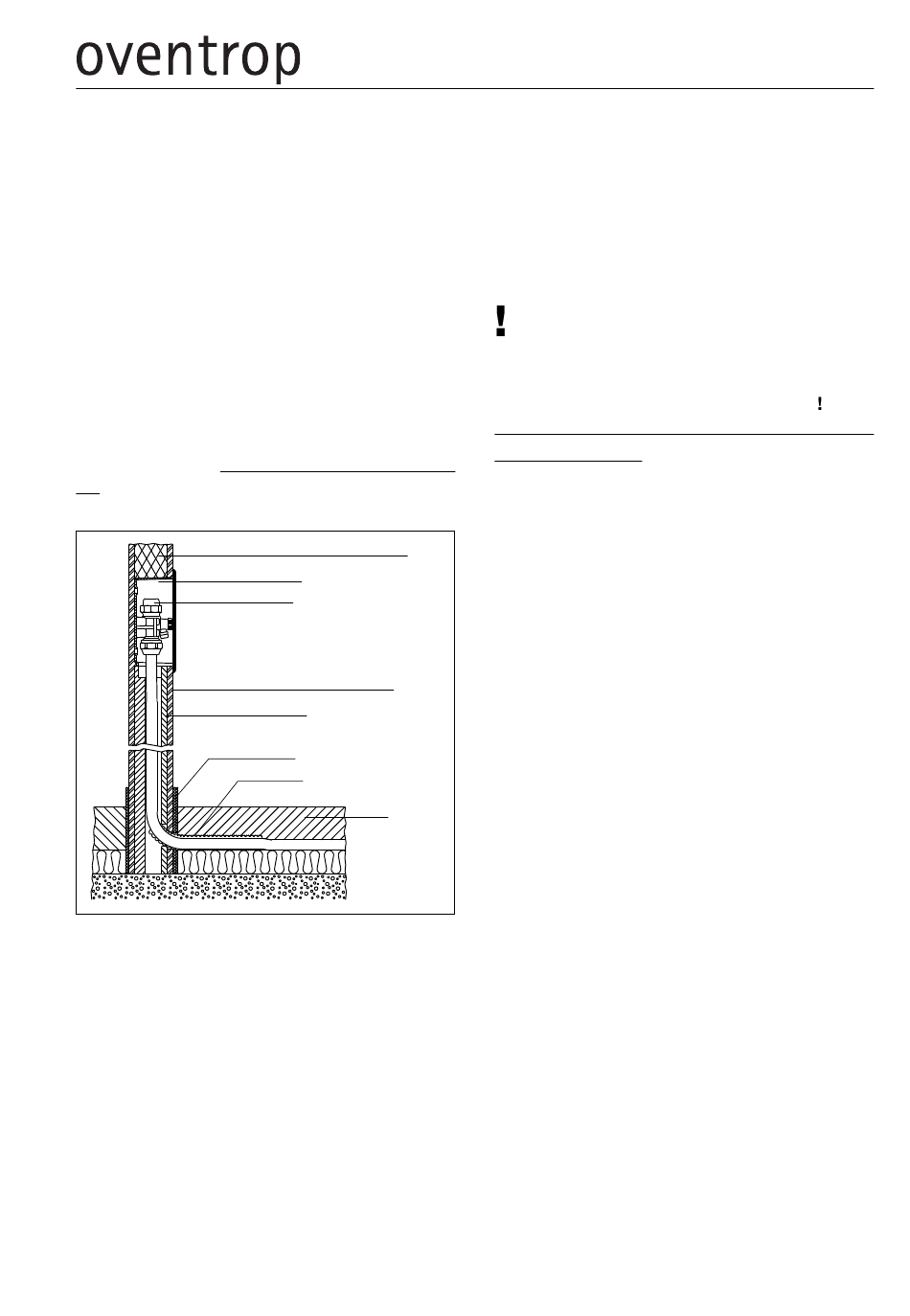

Fig. 5.1 Vue en coupe «Unibox RLA» dans le
mur
Monter le boîtier encastrable avec l'ouverture
vers le bas.
L'alignement et la fixation peuvent se faire à
l'aide des équerres fournies. Celles-ci peu-
vent être fixées sur le boîtier dans différentes
positions.
Le boîtier encastrable peut ainsi être scellé
dans le mur. Le robinet est protégé par un
capot de construction en carton ondulé.
Pour un montage simple de la tuyauterie ver-
ticale, introduire la gaine encastrable, réf.
1022650, dans le mur en dessous du boîtier,
raccourcir si nécessaire. Une fois les travaux
terminés, le capot frontal de la gaine encas-
trable se trouvera sous crépi.
Instructions de montage et mode d'emploi
Mur
Boîtier encastrable
Robinet d'arrêt
Plâtre
Gaine encastrable
Isolant périphérique
Tube de protection
Chape
Pour le raccordement de l' «Unibox» tout près
du plancher, Oventrop propose une boîte de
raccordement séparée. Montage voir notice
d'installation correspondante (sur internet
sous www.oventrop.com).

5.3 Installation

Afin de garantir un fonctionnement
parfait de l'«Unibox RLA», il est impératif de
respecter le sens de circulation lors de la
pose de la tuyauterie et de l'«Unibox»
Exemple d'installation 1 («Unibox RLA»
monté sur l'aller)
Montage de l'«Unibox RLA» pour l'isolement
de l'aller des «Unibox T (E T), RTL (E RTL),
plus (E plus) et vario (E vario)» montés en aval
du circuit de la surface chauffante (voir cro-
quis d'installation 1 fig. 5.2).
• Réaliser une dérivation partant de la
conduite aller de l'installation de chauffage
bitube. Raccorder la tuyauterie à l'«Unibox
RLA» en respectant le sens de circulation
marqué. Pour ce faire, démonter le capot de
construction de l'«Unibox RLA» ainsi que le
capot frontal de la gaine encastrable ou le
capot plastique de la boîte de raccorde-
ment.
• Pose du circuit plancher chauffant.
• Raccordement de la tuyauterie aux «Unibox
T (E T), RTL (E RTL), plus (E plus) ou vario (E
vario)» en respectant le sens de circulation
marqué. Robinet toujours en aval du circuit
plancher chauffant. Pour ce faire, démonter
le capot de construction de l'«Unibox» ainsi
que le capot frontal de la gaine encastrable
ou le capot plastique de la boîte de raccor-
dement.
• Réaliser la conduite de liaison vers la
conduite retour de l'installation de chauffage
bitube.
«Unibox RLA»
15
