„Unibox RLA"
Flächenheizung

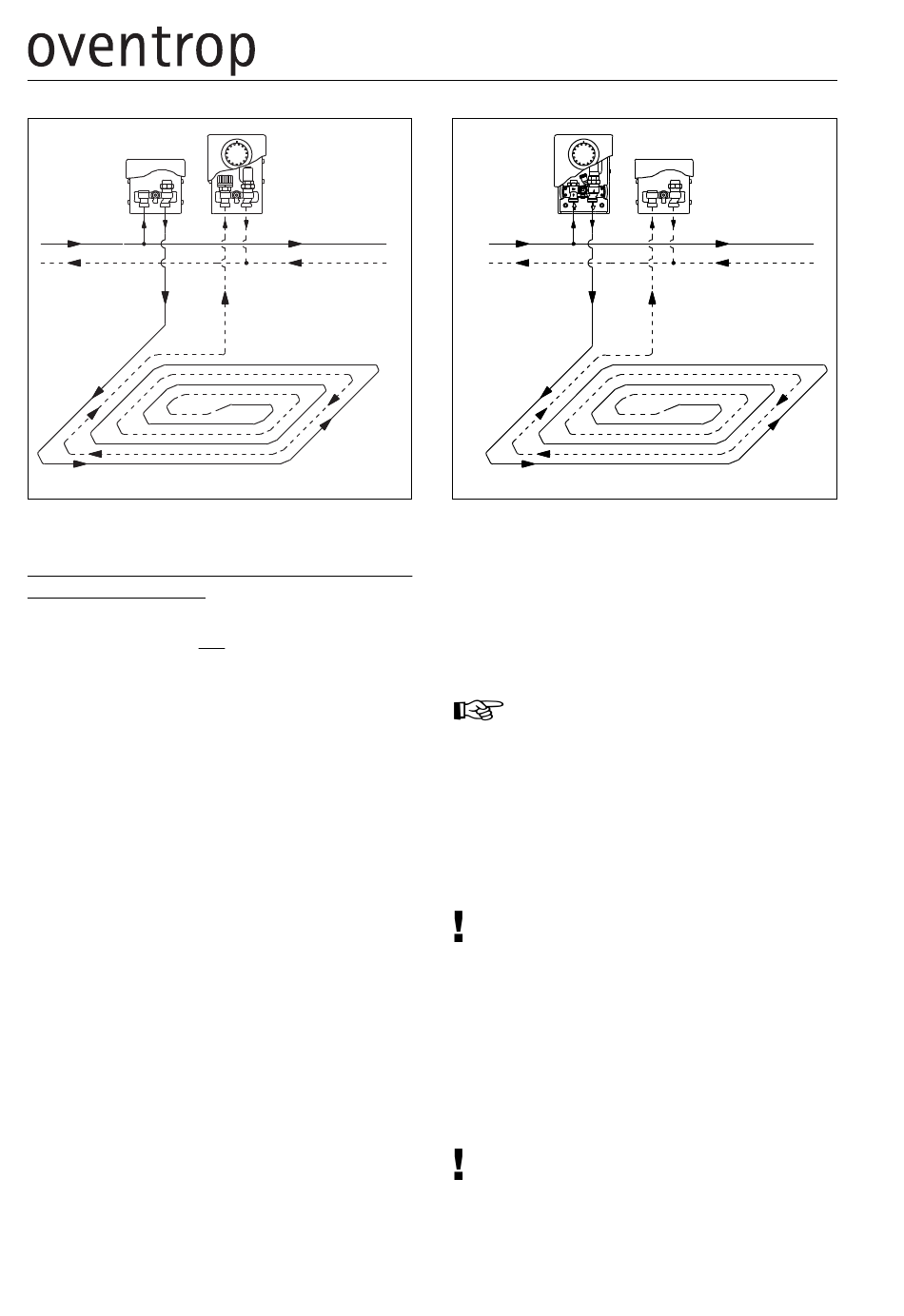

Abb. 5.2 Einbauskizze 1
Installationsbeispiel 2 („Unibox RLA" im
Rücklauf eingebaut)
Einbau der „Unibox RLA" zur Absperrung des
Rücklaufes bei der vor den Flächenheizkreis
montierten „Unibox E BV" (siehe Einbauskizze
2 Abb.5.3).
• Abzweig von der Vorlaufleitung der in Zwei-
rohr verlegten Zuleitung. Anschluss der
Rohrleitung an die „Unibox E BV", markierte
Durchströmungsrichtung beachten . Dazu
die Bauabdeckung der „Unibox E BV" so-
wie die Frontabdeckung des Formschach-
tes bzw. des Montagekanals entfernen.
• Verlegen des Fußbodenheizkreises.
• Anschluss der Rohrleitung an die „Unibox
RLA", markierte Durchströmungsrichtung
beachten. Dazu sind die Bauabdeckung
der „Unibox RLA" sowie die Frontab-
deckung des Formschachtes bzw. die des
Montagekanals zu entfernen.
• Erstellen der Verbindungsleitung zum
Rücklauf der in Zweirohr verlegten Zulei-
tung.
4
„Unibox T/E T"
„Unibox RTL/E RTL"
„Unibox plus/E plus"
„Unibox vario/E vario"
Vorlauf
Rücklauf
Einbau- und Betriebsanleitung
„Unibox E BV"
Flächenheizung
Abb. 5.3 Einbauskizze 2
Die Installation der Flächenheizung kann mit
allen gängigen Rohrwerkstoffen erfolgen. Das
Oventrop Lieferprogramm umfasst eine Fülle
von Klemmringverschraubungen. Die entspre-
chende Montageanleitung ist zu beachten.
Kupferrohr max. 5 mm länger als
Verschraubung einstecken.
Für das Anziehen der Verschraubungen ist ein
offener Ringschlüssel SW 30 zu empfehlen,
z.B. Oventrop Art.-Nr. 1401091.
5.4. Dichtprüfung
Nach der Installation kann die Anlage befüllt
und z.B. am Ventil entlüftet werden.
Anschließend ist eine Dichtprüfung
nach DIN EN 1264 durchzuführen. Die Dicht-
heit und der Prüfdruck sind in einem Prüf-
bericht aufzuzeichnen.
Für die weiteren Arbeiten wird die Bauschutz-
abdeckung des Ventils wieder angebracht.

5.5. Aufheizen

Nach dem Verputzen normgerechten Heiz -
estrich aufbringen.
Das Aufheizen von Zement- und An-
hydritestrich muss nach DIN EN 1264-4 er-
folgen.
„Unibox RLA"
„Unibox RLA"
Vorlauf
Rücklauf
