E
Vor dem Einbau des Ventils die Einbau- und
Betriebsanleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung darf
nur durch geschultes Fachpersonal durchgeführt wer-
den
Die Einbau- und Betriebsanleitung sowie alle mitgelten-
den Unterlagen sind an den Anlagenbetreiber weiter-
zugeben
Inhalt:
1. Allgemeine Hinweise ...................................................... 1
2. Sicherheitshinweise ....................................................... 1
3. Transport, Lagerung und Verpackung ........................... 2
4. Technische Daten........................................................... 2
5. Aufbau und Funktion...................................................... 2
6. Einbau............................................................................. 4
7. Betrieb ............................................................................ 5
8. Zubehör ......................................................................... 5
9. Wartung und Pflege........................................................ 5
10. Gewährleistung .............................................................. 5

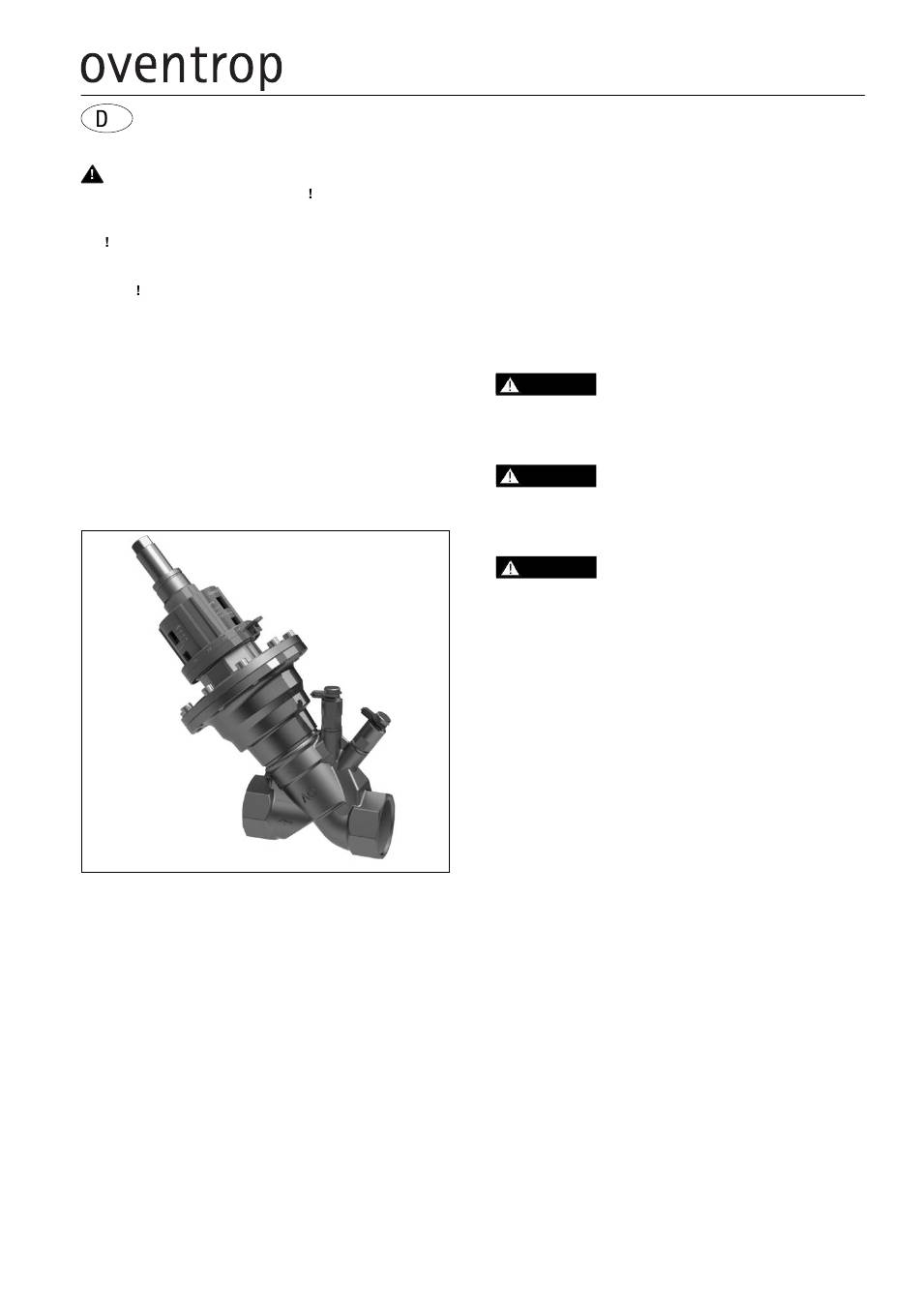

Abb. 1 „Cocon QTR" Kombiniertes Regel- und Regulierventil
1. Allgemeines
1.1. Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem geschulten
Fachpersonal dazu, das Ventil fachgerecht zu installieren
und in Betrieb zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagenkompo-
nenten sowie geltende technische Regeln - sind einzuhal-
ten.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)2962 82-0
Telefax
+49 (0)2962 82-400
E-Mail
mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden Sie
unter www.oventrop.de.
Technische Änderungen vorbehalten.
114311680 01/2018
Premium Armaturen + Systeme
„Cocon QTR" Kombiniertes Regel- und Regulierventil
Einbau- und Betriebsanleitung für Fachpersonal
1.2. Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagenbetrei-
ber zum späteren Gebrauch aufzubewahren.
1.3. Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4. Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekennzeich-
net. Diese Hinweise sind zu befolgen, um Unfälle, Sach-
schäden und Störungen zu vermeiden.
GEFAHR
WARNUNG
VORSICHT
2. Sicherheitshinweise
2.1. Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer Ver-
wendung des Ventils gewährleistet.
Das kombinierte Regel- und Regulierventil „Cocon QTR" ist
zum Einbau in Heiz- und Kühlsystemen mit geschlossenem
Wasserkreislauf (z.B. Zentralheizungsanlagen, Fussboden-
heizung Fan-Coil-Anlagen, Kühldecken Gebläsekonvek-
toren,
usw.)
(hydraulischer Abgleich) und zusätzlich mit Hilfe von Stell-
antrieben, zur Regelung einer weiteren Größe (z.B. der
Raumtemperatur) durch Veränderung des Durchflusses be-
stimmt.
Jede darüber hinausgehende und/oder andersartige Ver-
wendung des Ventils ist untersagt und gilt als nicht bestim-
mungsgemäß. Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen Schäden aus nicht
bestimmungsgemäßer Verwendung können nicht anerkannt
werden. Zur bestimmungsgemäßen Verwendung zählt auch
die korrekte Einhaltung der Einbau- und Betriebsanleitung.
2.2. Gefahren, die vom Einsatzort und Transport ausge-
hen können
Der Fall eines externen Brandes wurde bei der Auslegung
des Ventils nicht berücksichtigt.
GEFAHR weist auf eine unmittelbar gefähr-
liche Situation hin, die zum Tod oder zu
schweren Verletzungen führen wird, wenn
die Sicherheitsmaßnahmen nicht befolgt
werden.
WARNUNG weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen kann,
wenn die Sicherheitsmaßnahmen nicht be-
folgt werden.
VORSICHT weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügi-
gen oder leichten Verletzungen führen
kann, wenn die Sicherheitsmaßnahmen
nicht befolgt werden.
zur
automatischen
Durchflussregelung
