Hardware einbauen
Die Standardanschlüsse an der Rückseite sind durch Symbole und
Farbkodierungen gekennzeichnet:

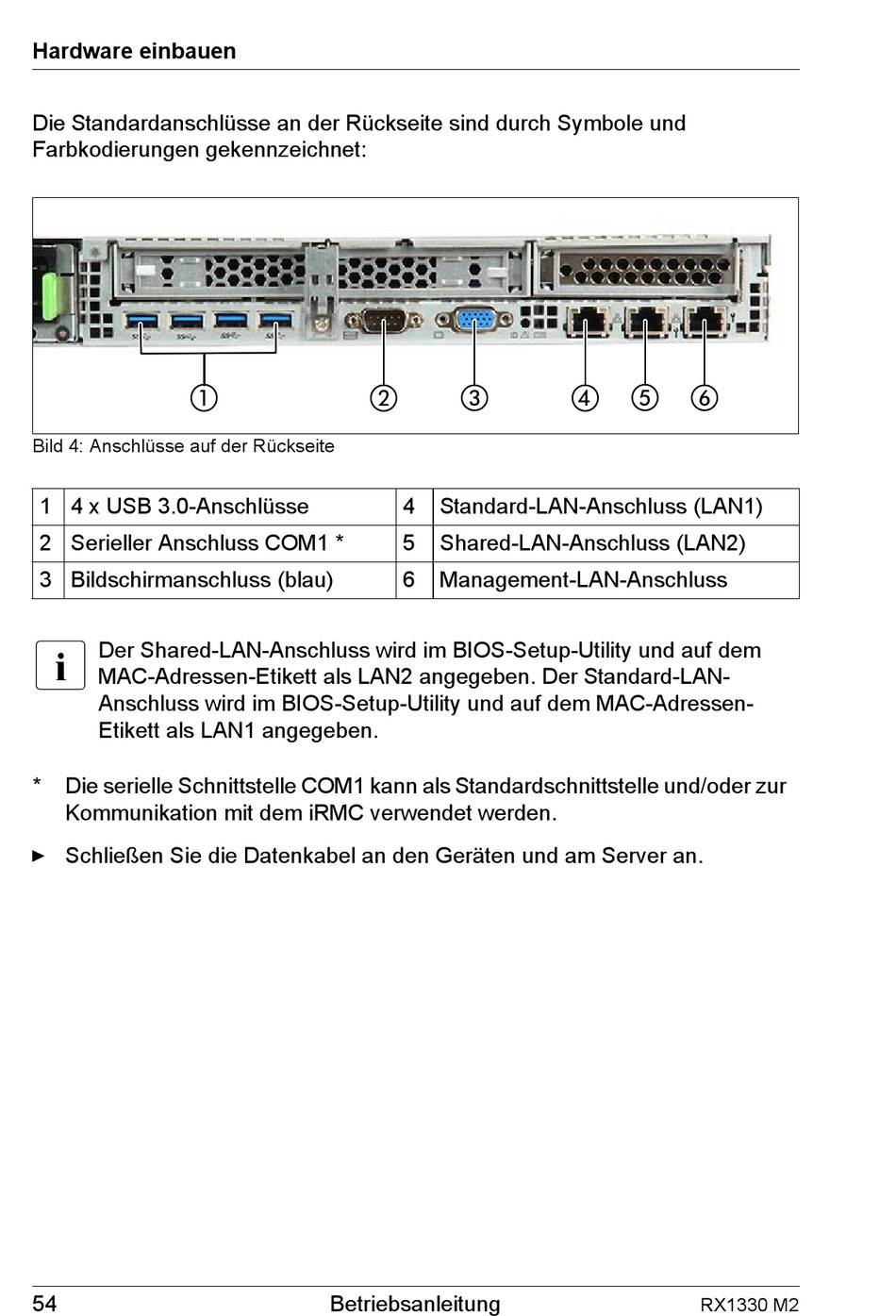

Bild 4: Anschlüsse auf der Rückseite
1 4 x USB 3.0-Anschlüsse
2 Serieller Anschluss COM1 *
3 Bildschirmanschluss (blau)
I
Der Shared-LAN-Anschluss wird im BIOS-Setup-Utility und auf dem
MAC-Adressen-Etikett als LAN2 angegeben. Der Standard-LAN-
Anschluss wird im BIOS-Setup-Utility und auf dem MAC-Adressen-
Etikett als LAN1 angegeben.
* Die serielle Schnittstelle COM1 kann als Standardschnittstelle und/oder zur
Kommunikation mit dem iRMC verwendet werden.
Ê Schließen Sie die Datenkabel an den Geräten und am Server an.
54
4 Standard-LAN-Anschluss (LAN1)
5 Shared-LAN-Anschluss (LAN2)
6 Management-LAN-Anschluss
