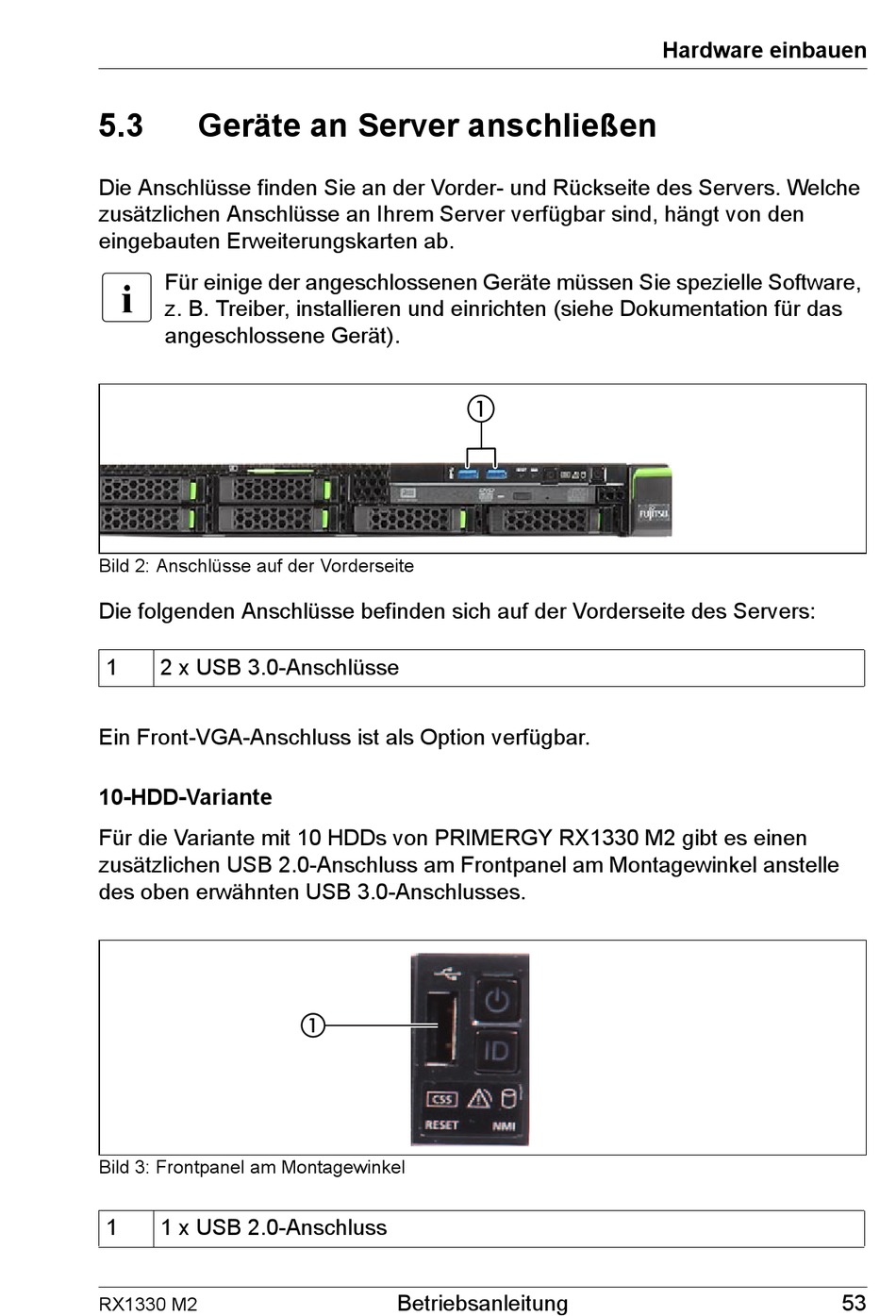

5.3 Geräte an Server anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche
zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den
eingebauten Erweiterungskarten ab.
I
Für einige der angeschlossenen Geräte müssen Sie spezielle Software,
z. B. Treiber, installieren und einrichten (siehe Dokumentation für das
angeschlossene Gerät).
Bild 2: Anschlüsse auf der Vorderseite
Die folgenden Anschlüsse befinden sich auf der Vorderseite des Servers:
1 2 x USB 3.0-Anschlüsse
Ein Front-VGA-Anschluss ist als Option verfügbar.
10-HDD-Variante
Für die Variante mit 10 HDDs von PRIMERGY RX1330 M2 gibt es einen
zusätzlichen USB 2.0-Anschluss am Frontpanel am Montagewinkel anstelle
des oben erwähnten USB 3.0-Anschlusses.
Bild 3: Frontpanel am Montagewinkel
1 1 x USB 2.0-Anschluss
RX1330 M2
Betriebsanleitung
Hardware einbauen
53
