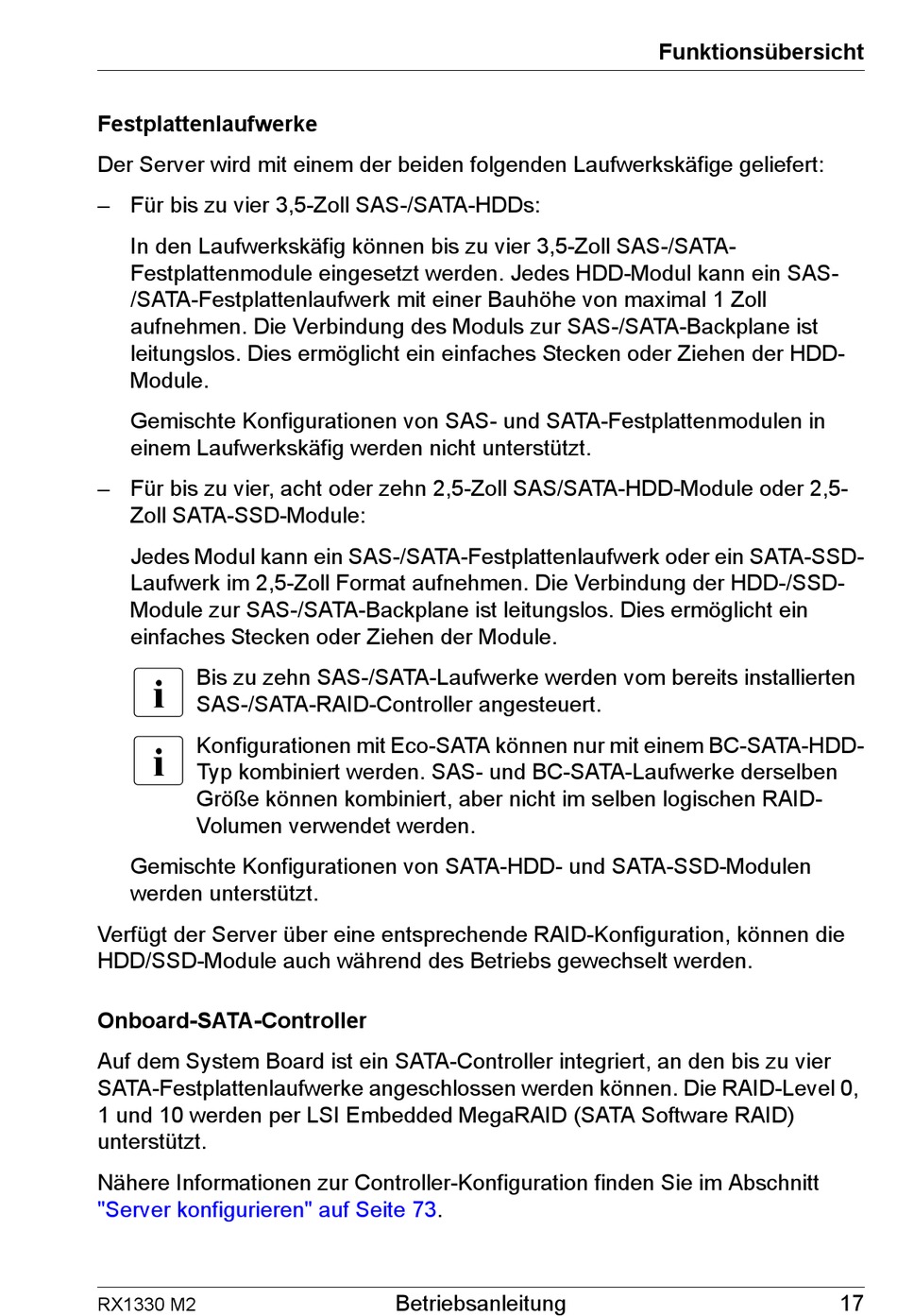

Fujitsu PRIMERGY RX1330 M2 Betriebsanleitung Seite 17

Festplattenlaufwerke
Der Server wird mit einem der beiden folgenden Laufwerkskäfige geliefert:
– Für bis zu vier 3,5-Zoll SAS-/SATA-HDDs:
In den Laufwerkskäfig können bis zu vier 3,5-Zoll SAS-/SATA-
Festplattenmodule eingesetzt werden. Jedes HDD-Modul kann ein SAS-
/SATA-Festplattenlaufwerk mit einer Bauhöhe von maximal 1 Zoll
aufnehmen. Die Verbindung des Moduls zur SAS-/SATA-Backplane ist
leitungslos. Dies ermöglicht ein einfaches Stecken oder Ziehen der HDD-
Module.
Gemischte Konfigurationen von SAS- und SATA-Festplattenmodulen in
einem Laufwerkskäfig werden nicht unterstützt.
– Für bis zu vier, acht oder zehn 2,5-Zoll SAS/SATA-HDD-Module oder 2,5-
Zoll SATA-SSD-Module:
Jedes Modul kann ein SAS-/SATA-Festplattenlaufwerk oder ein SATA-SSD-
Laufwerk im 2,5-Zoll Format aufnehmen. Die Verbindung der HDD-/SSD-
Module zur SAS-/SATA-Backplane ist leitungslos. Dies ermöglicht ein
einfaches Stecken oder Ziehen der Module.
I
Bis zu zehn SAS-/SATA-Laufwerke werden vom bereits installierten
SAS-/SATA-RAID-Controller angesteuert.
I
Konfigurationen mit Eco-SATA können nur mit einem BC-SATA-HDD-
Typ kombiniert werden. SAS- und BC-SATA-Laufwerke derselben
Größe können kombiniert, aber nicht im selben logischen RAID-
Volumen verwendet werden.
Gemischte Konfigurationen von SATA-HDD- und SATA-SSD-Modulen
werden unterstützt.
Verfügt der Server über eine entsprechende RAID-Konfiguration, können die
HDD/SSD-Module auch während des Betriebs gewechselt werden.
Onboard-SATA-Controller
Auf dem System Board ist ein SATA-Controller integriert, an den bis zu vier
SATA-Festplattenlaufwerke angeschlossen werden können. Die RAID-Level 0,
1 und 10 werden per LSI Embedded MegaRAID (SATA Software RAID)
unterstützt.
Nähere Informationen zur Controller-Konfiguration finden Sie im Abschnitt
"Server konfigurieren" auf Seite
RX1330 M2
73.
