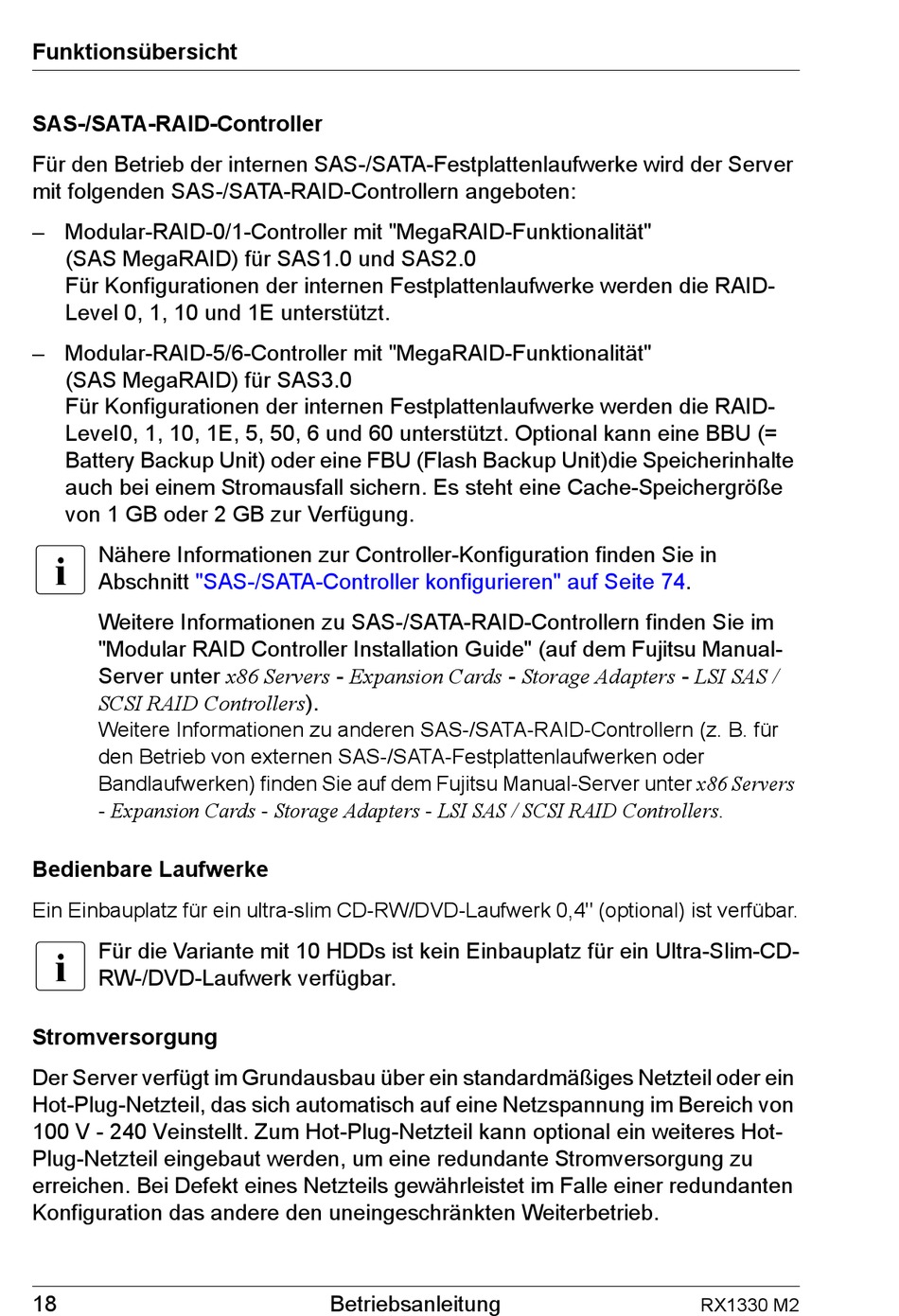

Funktionsübersicht
SAS-/SATA-RAID-Controller
Für den Betrieb der internen SAS-/SATA-Festplattenlaufwerke wird der Server
mit folgenden SAS-/SATA-RAID-Controllern angeboten:
– Modular-RAID-0/1-Controller mit "MegaRAID-Funktionalität"
(SAS MegaRAID) für SAS1.0 und SAS2.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level 0, 1, 10 und 1E unterstützt.
– Modular-RAID-5/6-Controller mit "MegaRAID-Funktionalität"
(SAS MegaRAID) für SAS3.0
Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-
Level0, 1, 10, 1E, 5, 50, 6 und 60 unterstützt. Optional kann eine BBU (=
Battery Backup Unit) oder eine FBU (Flash Backup Unit)die Speicherinhalte
auch bei einem Stromausfall sichern. Es steht eine Cache-Speichergröße
von 1 GB oder 2 GB zur Verfügung.
I
Nähere Informationen zur Controller-Konfiguration finden Sie in
Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite
Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im
"Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual-
Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI SAS /
SCSI RAID Controllers).
Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B. für
den Betrieb von externen SAS-/SATA-Festplattenlaufwerken oder
Bandlaufwerken) finden Sie auf dem Fujitsu Manual-Server unter x86 Servers
- Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers.
Bedienbare Laufwerke
Ein Einbauplatz für ein ultra-slim CD-RW/DVD-Laufwerk 0,4" (optional) ist verfübar.
I
Für die Variante mit 10 HDDs ist kein Einbauplatz für ein Ultra-Slim-CD-
RW-/DVD-Laufwerk verfügbar.

Stromversorgung

Der Server verfügt im Grundausbau über ein standardmäßiges Netzteil oder ein
Hot-Plug-Netzteil, das sich automatisch auf eine Netzspannung im Bereich von
100 V - 240 Veinstellt. Zum Hot-Plug-Netzteil kann optional ein weiteres Hot-
Plug-Netzteil eingebaut werden, um eine redundante Stromversorgung zu
erreichen. Bei Defekt eines Netzteils gewährleistet im Falle einer redundanten
Konfiguration das andere den uneingeschränkten Weiterbetrieb.
18 Betriebsanleitung
74.
RX1330 M2
