6

Inbetriebnahme und Bedienung

V
ACHTUNG!
Beachten Sie die Sicherheitshinweise im Kapitel
Seite 35.
6.1

Bedienelemente und Anzeigen

6.1.1

Frontseite des Servers

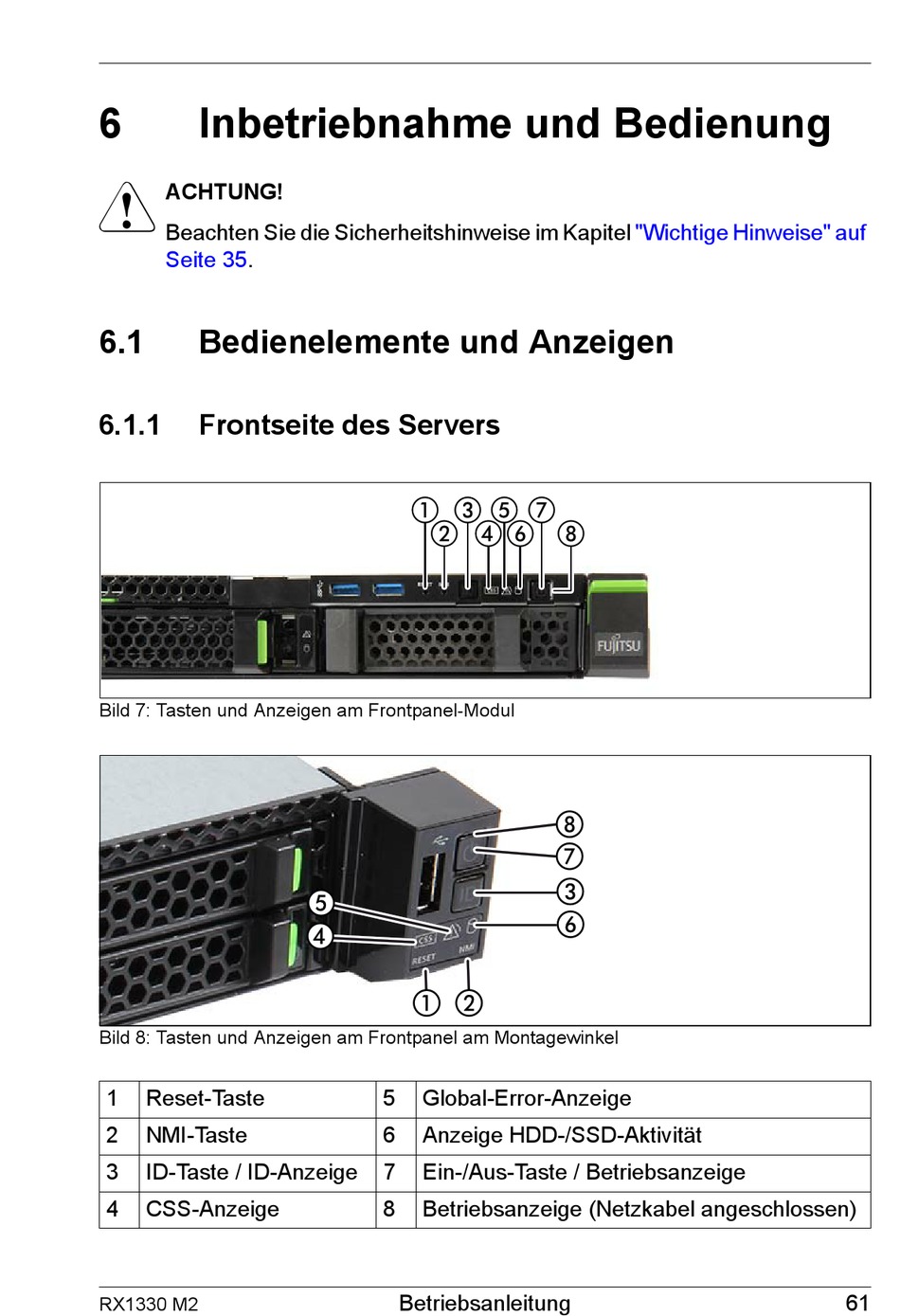

Bild 7: Tasten und Anzeigen am Frontpanel-Modul
Bild 8: Tasten und Anzeigen am Frontpanel am Montagewinkel
1 Reset-Taste
2 NMI-Taste
3 ID-Taste / ID-Anzeige
4 CSS-Anzeige
RX1330 M2
5 Global-Error-Anzeige
6 Anzeige HDD-/SSD-Aktivität
7 Ein-/Aus-Taste / Betriebsanzeige
8 Betriebsanzeige (Netzkabel angeschlossen)
Betriebsanleitung
"Wichtige Hinweise" auf
61
