6 Aufbau / Installation
Seitliche Verschraubung 1/8" NPT

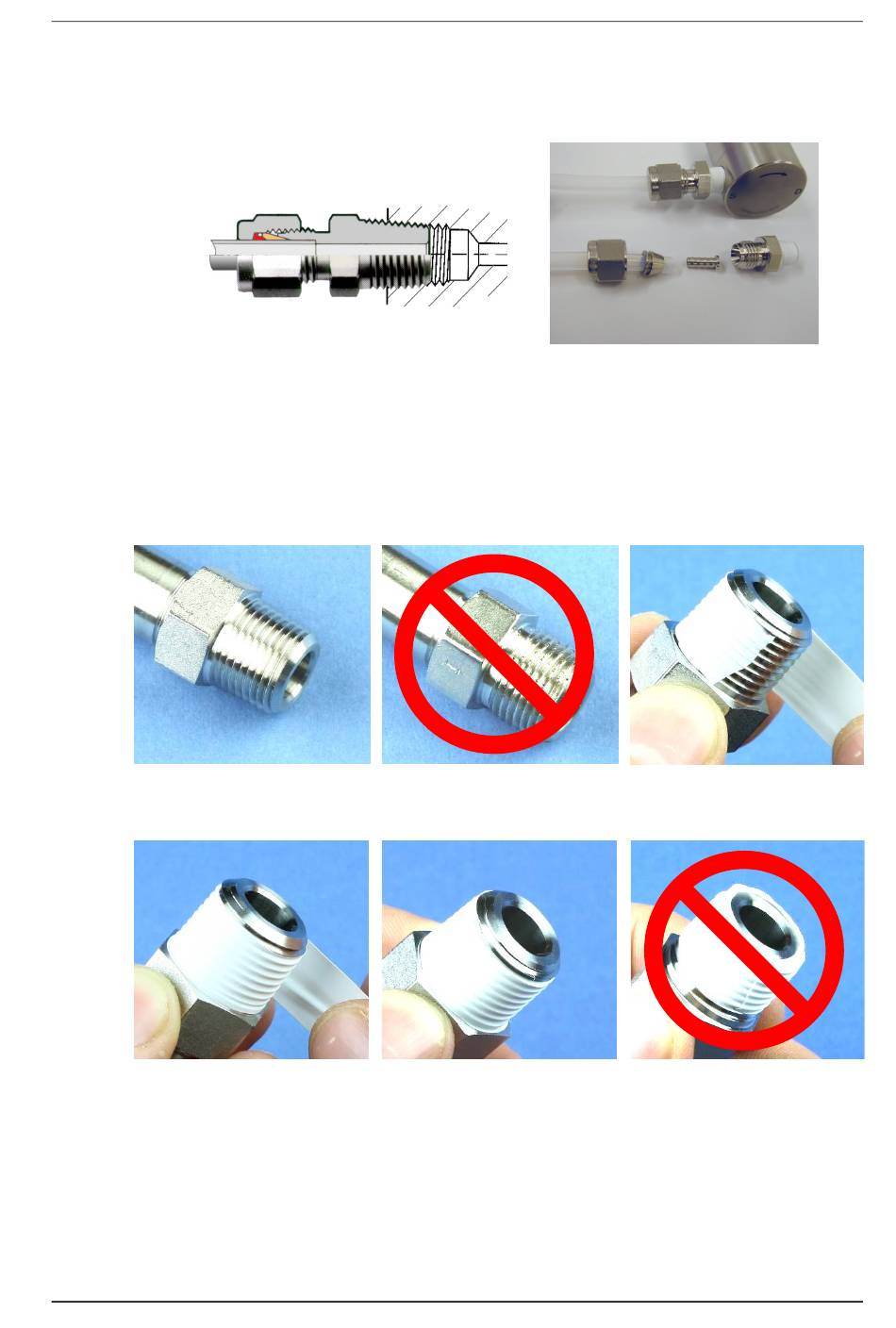

Bild 31 Verschraubung 1/8" NPT, Edelstahl
1.
Reinigen Sie Innen- und
Außengewinde rückstandsfrei.
Das Dichtungsband sollte das
Gewinde ca. 2 mal (720°)
umschließen.
Tabelle 17 Montagehinweise Teflonband
Ausgabe: September 2018
Gewinde der Einschraubverschraubung mit 2-3 Lagen Teflonband
umwickeln (siehe Tabelle 17) und in das NPT-Gewinde schrauben.
Zunächst handfest, dann mit einem Schraubenschlüssel ½ - ¾ Umdrehung
anziehen.
Vergewissern Sie sich, dass die
Gewinde keine Schlagstellen oder
Verformungen aufweisen.
Schneiden Sie das Band ab und
ziehen Sie das freie Ende straff
um das Gewinde, so dass es fest
anliegt.
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2505, mzr-2905, mzr-4605, mzr-6305, mzr-7205
Wickeln Sie, beginnend mit dem
2. Gewindegang das Dichtungsband
im Uhrzeigersinn um das Gewinde.
Das PTFE-Band darf nicht über dem
Gewinde hervorstehen, da es reißen
und Reste in das System gelangen
könnten.
