5 Optionale Ergänzungsmodule
Montagebeispiele
Je nach Einbaulage der mzr
angepaßt werden (siehe Bild 21). Dazu entfernen sie die Zylinderschraube 8
aus dem Kartuschenhalter 11 und montieren ihn, wie in den folgenden
Beispielen dargestellt.

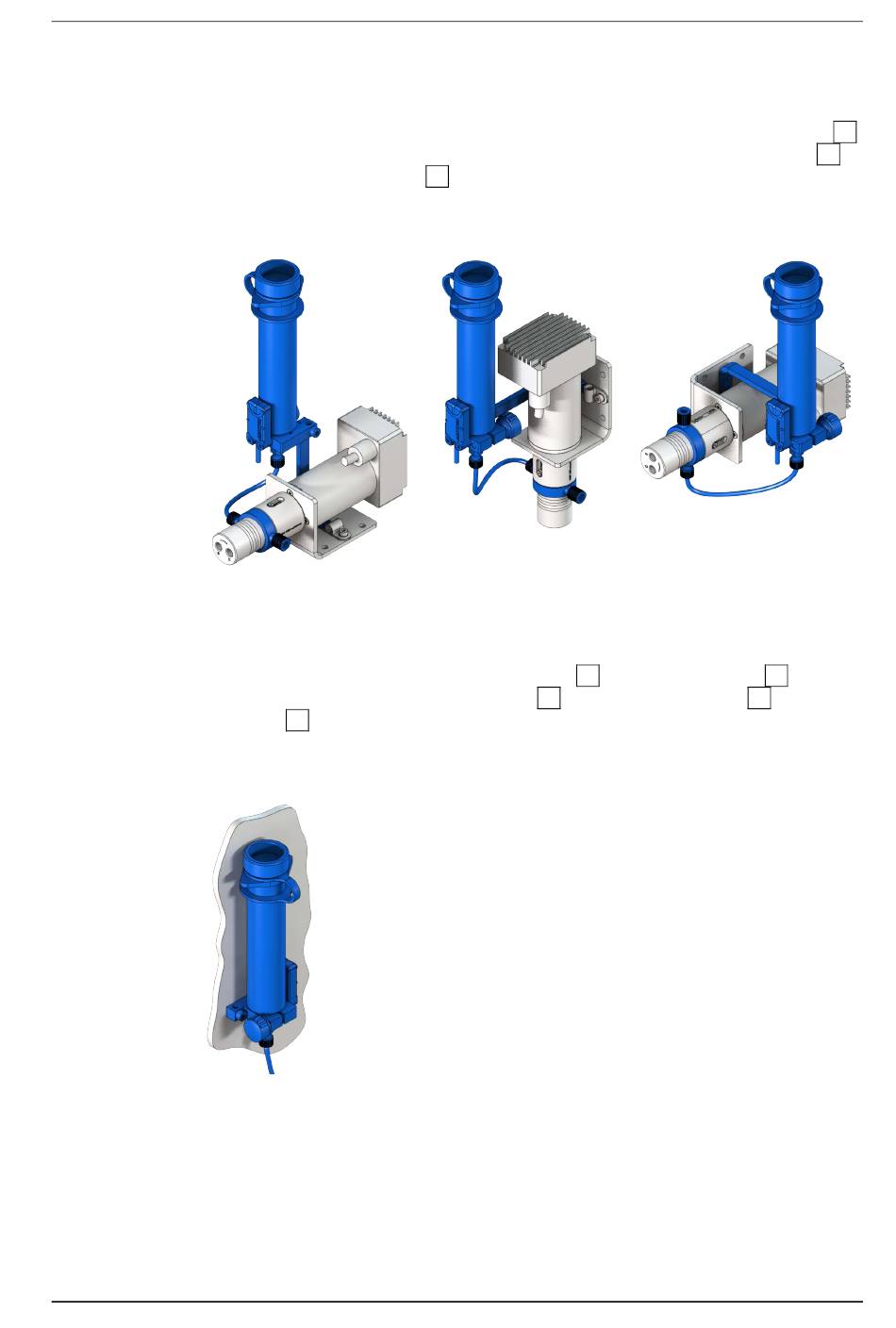

Bild 21
Mikrozahnringpumpe mzr-4605 mit Sperrdichtungsmodul (Darstellung mit Anschluss-Set Sperrdichtung
30 ml und optionalem Füllstandssensor)
Für die Wandmontage werden der Haltearm 11 und die Schrauben 14 nicht
benötigt. Dazu mittels Zylinderschraube 8 den Kartuschenhalter 7 vom
Haltearm 11 lösen und wie in Bild 22 dargestellt, an einer geeigneten Stelle
montieren.
Bild 22
Wandmontage des Anschluss-Sets Sperrdichtung 30 ml
Ausgabe: September 2018
Betriebsanleitung mzr-2505, mzr-2905, mzr-4605, mzr-6305, mzr-7205
®
-Pumpe kann die Position des Kartuschenhalter 7
Technische Änderungen ohne Vorankündigung vorbehalten
31
