6 Aufbau / Installation
2.
3.
4.

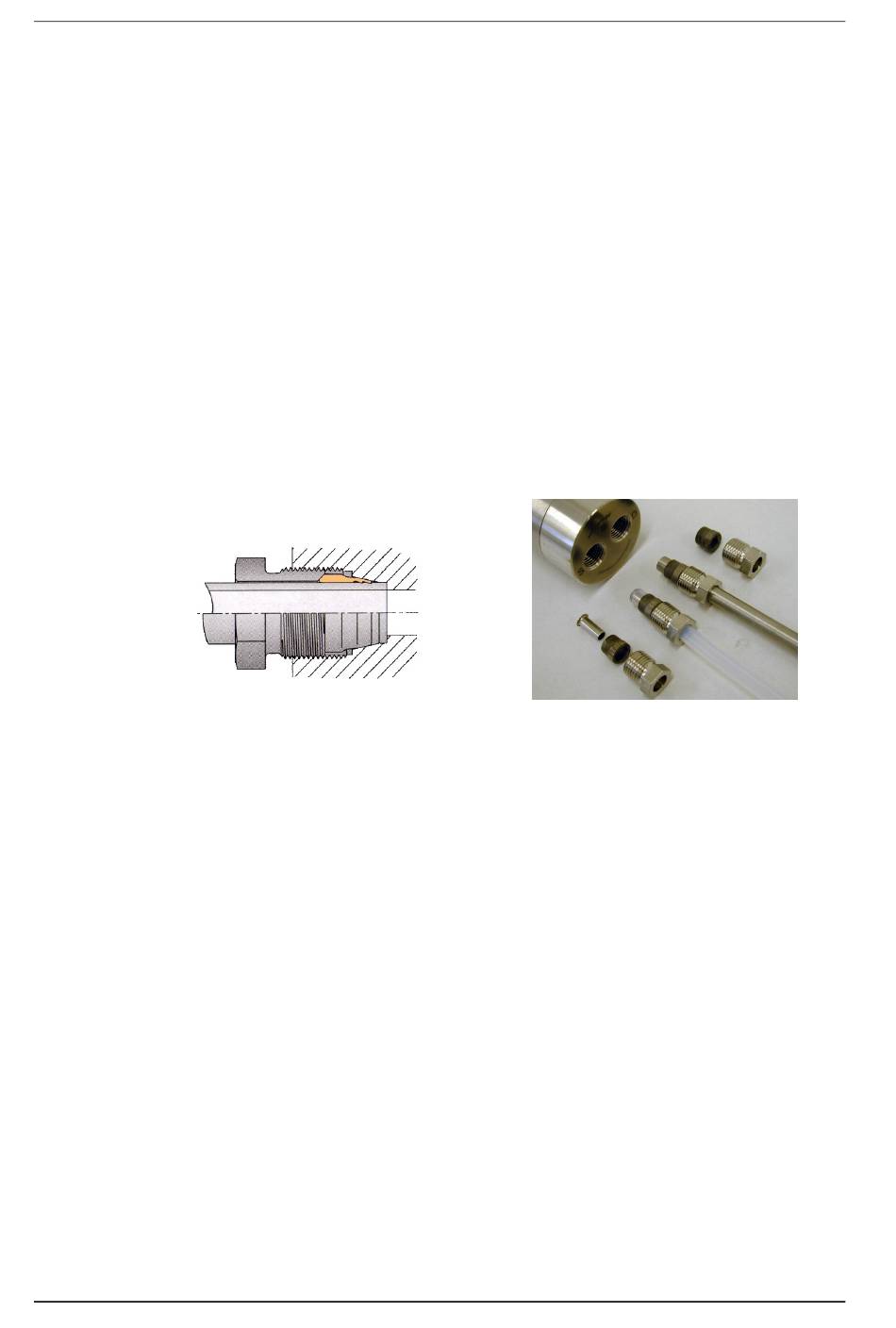

Stirnseitige Verschraubung M10x1 (Gewindeschmiermittel)

Bild 32 Fluidanschluss M10x1, Edelstahl
5.
6.
7.
8.
9.
46
Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen
Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen,
müssen die Rohre nach der spanenden Bearbeitung sorgfältig von allem
anhaftenden Schmutz gereinigt und gründlich gespült werden. Der
kleinste Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe
führen.
Rohr bzw. Schlauch (Schlauch immer mit Stützhülse) in die
Rohrverschraubung stecken und handfest anziehen. Anschließend mit
einem Schraubenschlüssel 1¼ Umdrehungen nachziehen. Dabei mit einem
zweiten Schraubenschlüssel an der Einschraubverschraubung gegenhalten.
Stellen Sie vor dem Betrieb in jedem Fall die Medienversorgung der Pumpe
sicher, um einen Trockenlauf zu verhindern.
Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen
Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen,
müssen die Rohre nach der spanenden Bearbeitung sorgfältig von allem
anhaftenden Schmutz gereinigt und gründlich gespült werden. Der
kleinste Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe
führen.
Druckschraube über den Schlauch (Schlauch immer mit Stützhülse) bzw.
das Rohr schieben.
Schneidring mit der Fase zum Schlauch- bzw. Rohrende zeigend
aufschieben.
Rohr bzw. Schlauch (Schlauch immer mit Stützhülse) in die
Rohrverschraubung stecken und handfest anziehen. Die
Rohrverschraubung sollte mit Gewindeschmiermittel bestrichen werden.
Anschließend mit einem Schraubenschlüssel 1¼ Umdrehungen
nachziehen.
Stellen Sie vor dem Betrieb in jedem Fall die Medienversorgung der Pumpe
sicher, um einen Trockenlauf zu verhindern.
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-2505, mzr-2905, mzr-4605, mzr-6305, mzr-7205
Ausgabe: September 2018
