Minihebel Dreifach - Still Rx70-40 Originalbetriebsanleitung

Übersichten

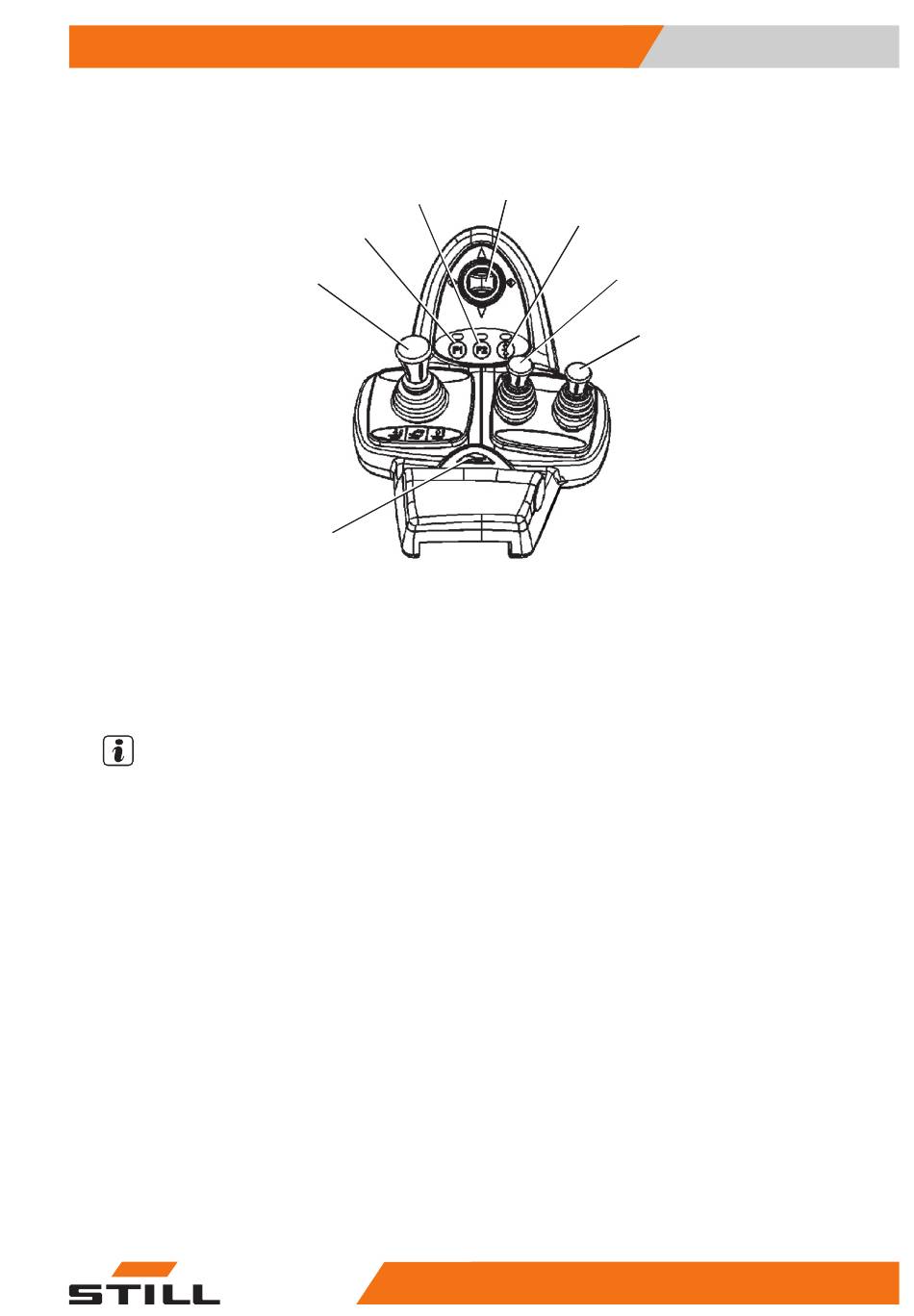

Minihebel Dreifach

1 360°-Hebel „Hubgerüst"
2 Funktionstaster F1
3 Funktionstaster F2
4 Kreuzhebel „Fahrtrichtung/Blinker"
HINWEIS
Mit den Funktionstastern (2) und (3) lassen
sich je nach Ausstattung verschiedene elektri-
sche Anbauteile steuern. Änderungen können
nur durch den STILL-Service vorgenommen
werden.
3
2
1
8
57348011824 DE - 12/2015
Bedien- und Anzeigeelemente
4
5
6
7
7325_003-026
5 Funktionstaster „5. Funktion"
6 Bedienhebel „Zusatzhydraulik 1"
7 Bedienhebel „Zusatzhydraulik 2"
8 Signalhorntaster
4
53
