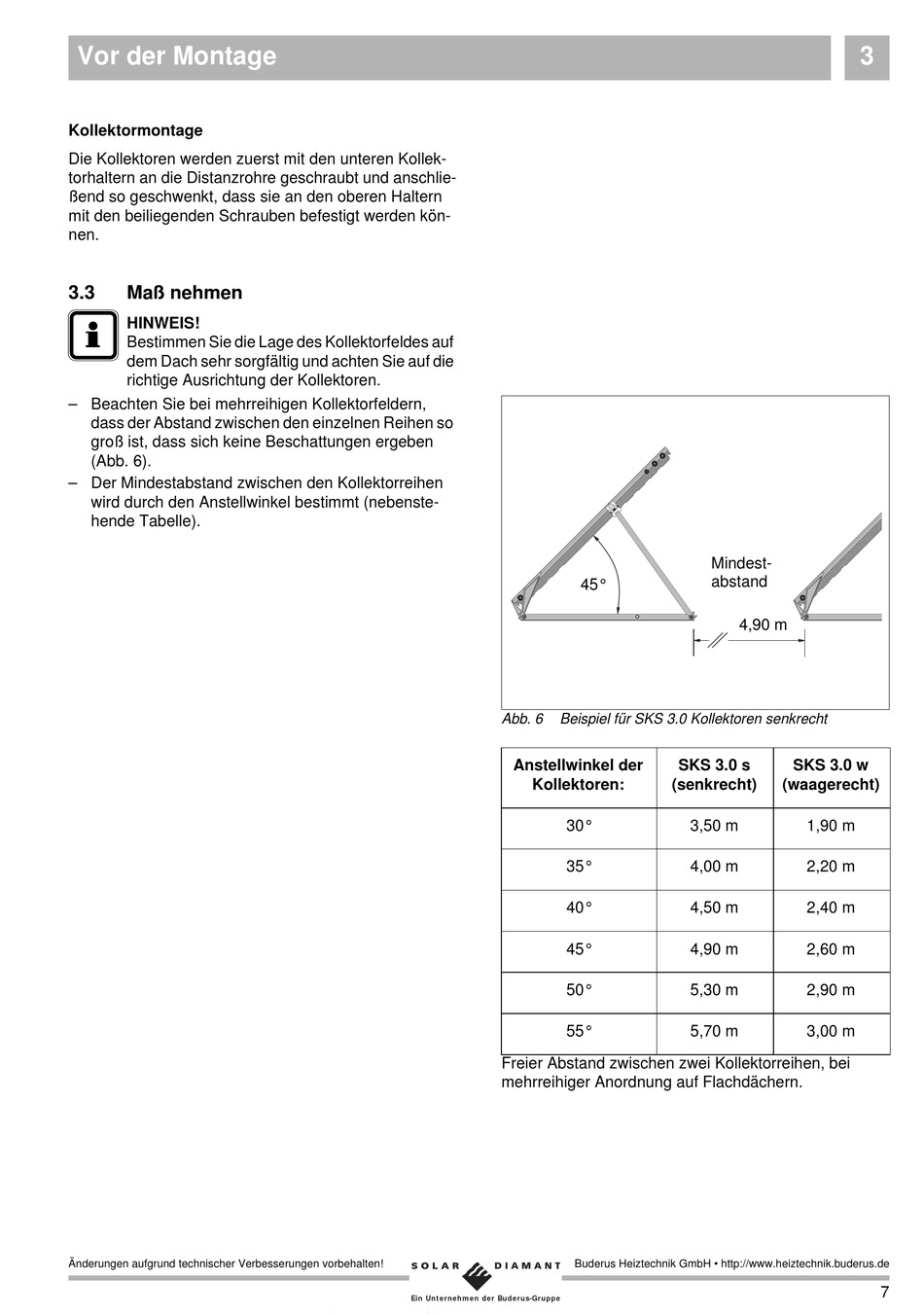

Maß Nehmen - Buderus Logasol SKS 3.0 Montageanweisung

Vor der Montage
Kollektormontage
Die Kollektoren werden zuerst mit den unteren Kollek-
torhaltern an die Distanzrohre geschraubt und anschlie-
ßend so geschwenkt, dass sie an den oberen Haltern
mit den beiliegenden Schrauben befestigt werden kön-
nen.
3.3 Maß nehmen
I HINWEIS!
Bestimmen Sie die Lage des Kollektorfeldes auf
dem Dach sehr sorgfältig und achten Sie auf die
richtige Ausrichtung der Kollektoren.
– Beachten Sie bei mehrreihigen Kollektorfeldern,
dass der Abstand zwischen den einzelnen Reihen so
groß ist, dass sich keine Beschattungen ergeben
(Abb. 6).
– Der Mindestabstand zwischen den Kollektorreihen
wird durch den Anstellwinkel bestimmt (nebenste-
hende Tabelle).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
45°
Abb. 6 Beispiel für SKS 3.0 Kollektoren senkrecht
Anstellwinkel der
Kollektoren:
30°
35°
40°
45°
50°
55°
Freier Abstand zwischen zwei Kollektorreihen, bei
mehrreihiger Anordnung auf Flachdächern.
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Ein Unt er nehm en der Buderus-Gruppe
Mindest-
abstand
4,90 m
SKS 3.0 s SKS 3.0 w
(senkrecht) (waagerecht)
3,50 m 1,90 m
4,00 m 2,20 m
4,50 m 2,40 m
4,90 m 2,60 m
5,30 m 2,90 m
5,70 m 3,00 m
