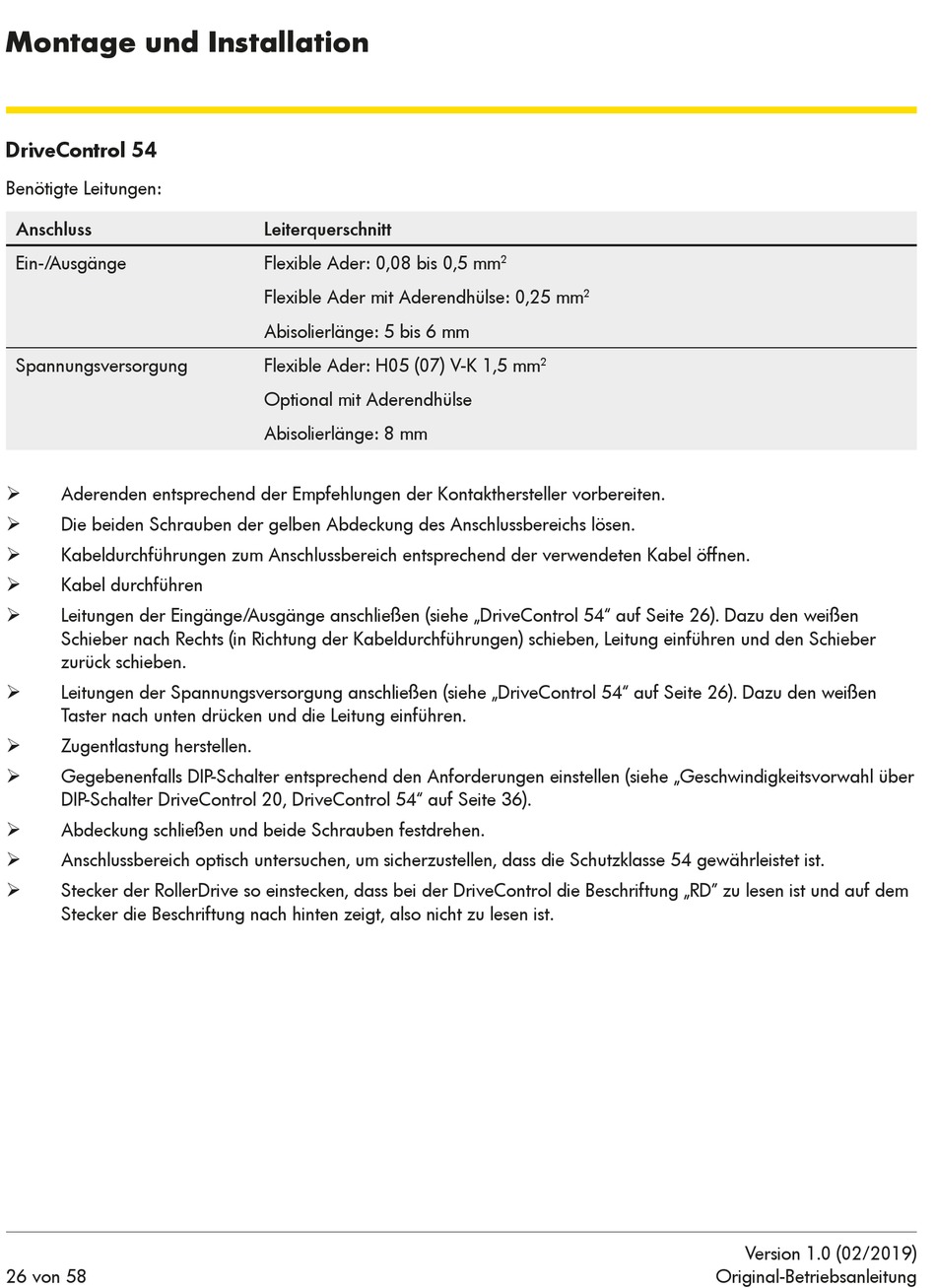

Montage und Installation

DriveControl 54

Benötigte Leitungen:
Anschluss
Ein-/Ausgänge
Spannungsversorgung
Aderenden entsprechend der Empfehlungen der Kontakthersteller vorbereiten.
¾
Die beiden Schrauben der gelben Abdeckung des Anschlussbereichs lösen.
¾
Kabeldurchführungen zum Anschlussbereich entsprechend der verwendeten Kabel öffnen.
¾
Kabel durchführen
¾
Leitungen der Eingänge/Ausgänge anschließen (siehe „DriveControl 54" auf Seite 26). Dazu den weißen
¾
Schieber nach Rechts (in Richtung der Kabeldurchführungen) schieben, Leitung einführen und den Schieber
zurück schieben.
Leitungen der Spannungsversorgung anschließen (siehe „DriveControl 54" auf Seite 26). Dazu den weißen
¾
Taster nach unten drücken und die Leitung einführen.
Zugentlastung herstellen.
¾
Gegebenenfalls DIP-Schalter entsprechend den Anforderungen einstellen (siehe „Geschwindigkeitsvorwahl über
¾
DIP-Schalter DriveControl 20, DriveControl 54" auf Seite 36).
Abdeckung schließen und beide Schrauben festdrehen.
¾
Anschlussbereich optisch untersuchen, um sicherzustellen, dass die Schutzklasse 54 gewährleistet ist.
¾
Stecker der RollerDrive so einstecken, dass bei der DriveControl die Beschriftung „RD" zu lesen ist und auf dem
¾
Stecker die Beschriftung nach hinten zeigt, also nicht zu lesen ist.
26 von 58
Leiterquerschnitt
Flexible Ader: 0,08 bis 0,5 mm
Flexible Ader mit Aderendhülse: 0,25 mm
Abisolierlänge: 5 bis 6 mm
Flexible Ader: H05 (07) V-K 1,5 mm
Optional mit Aderendhülse
Abisolierlänge: 8 mm
2
2
2
Version 1.0 (02/2019)
Original-Betriebsanleitung
