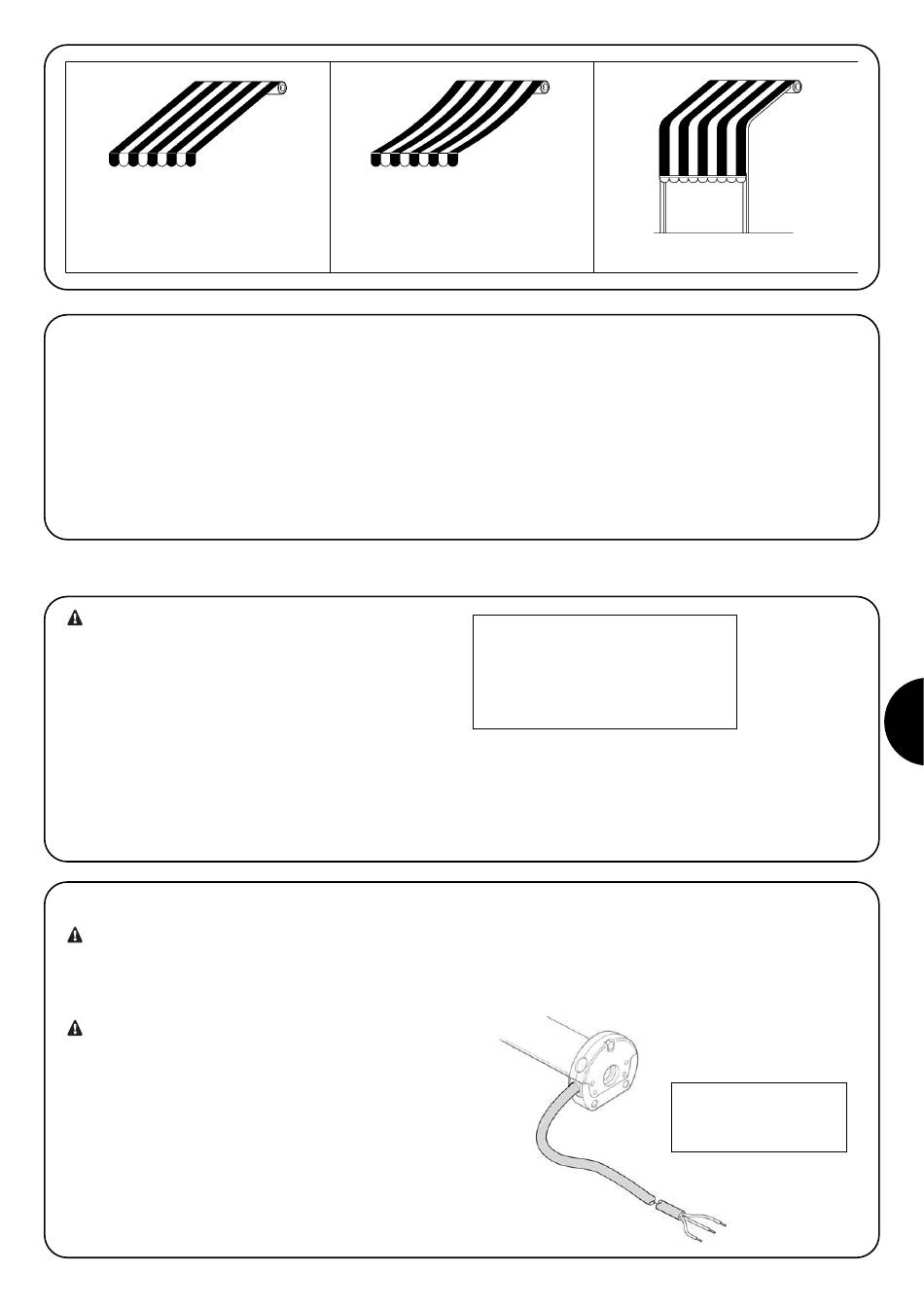

Met FRT
1.1) Wanneer moet de handbediening bij storing
voor automatisch heruitlijning worden gebruikt?
De buismotoren uit de serie Neo Mat bieden eenmogelijkheid voor
handbediening bij storing.
Handbediening bij storing is een mechanisme waarmee het mogelijk
is de zonwering bijvoorbeeld wanneer de elektrische stroom uitvalt,
met de hand te manoeuvreren. Hiervoor gebruikt u de zwengel die
op de kop van de motor gemonteerd is, waarbij u deze in de ene of
andere richting draait.
Wanneer de handbediening bij storing wordt gebruikt of als de motor
meer dan 24 uur zonder elektrische stroom is, verliest de besturing-
seenheid van de motor de waarde van de actuele stand van de
2) Installatie
Een incorrecte installatie kan ernstig letsel tot gevolg
hebben.
Breng de motor in gereedheid door de volgende handelingen te ver-
richten:
1. Steek de kroonring (E) op de motor (A) totdat die in de desbe-
treffende knop (F) komt te zitten waarbij de twee kanaaltjes op
elkaar moeten aansluiten; duw de kanaaltjes tot deze niet verder
kunnen zoals dat in afb. 5 is aangegeven.
2. Breng het meeneemwiel (D) op de motoras aan.
3. Bij de motor dient u het meeneemwiel met de druk-seegerring vast te zetten.
4. Plaats de aldus geassembleerde motor in de wikkelbuis van de zonwering totdat ook het uiteinde van de kroonring (E) in de buis zit.
Bevestig het meeneemwiel (D) met schroef M4x10 aan de wikkelbuis, zodat eventueel slippen en eventuele axiale verschuivingen van de
motor voorkomen worden (afb. 6).
5. Zet ten slotte de motorkop op de speciale steun (C), eventueel met een afstandsstuk, vast en gebruik daarvoor de clips of splitpen (B).

2.1) Elektrische aansluitingen

Op de aansluitingen van de motor moet een omnipolai-
re ontkoppelingsinrichting van het elektriciteitsnet aan-
wezig zijn met een onderlinge afstand tussen de contac-
ten van tenminste 3 mm (stroomafsluiter of stekker met
contactdoos, enzovoort).
Houd u nauwgezet aan de aanwijzingen voor de aan-
sluitingen zoals die voorzien zijn; waag u in geval van twij-
fel niet aan experimenten, maar raadpleeg de daarvoor
bestemde gespecificeerde technische bladen die ook op
de site www.niceforyou.com beschikbaar zijn.
Een verkeerd uitgevoerde aansluiting kan ernstige schade
of een gevaarlijke situatie veroorzaken.
Zonder FRT
zonwering. Voor deze situatie is automatische uitlijning voorzien;
hierbij kan de motor bij ontvangst van een instructie twee verschil-
lende acties ondernemen, al naar gelang de verzonden instructie.
– instructie Omhoog: De motor brengt het scherm omhoog tot de
cassette bij de aanslag sluit
– instructie Omlaag: De motor laat het scherm gedurende 3 secon-
den zakken en keert de richting vervolgens om zodat het scherm
tegen de aanslag sluit.
Opmerking – Sluiting van de cassette vindt plaats met het eerder
geselecteerde RDC-niveau (reductie van het trekkoppel).
A: Buismotor Neo Mat
B: Clips of splitpennen voor bevestiging
C: Steun en afstandstuk
D: Meeneemwiel
E: Vrij draaiend kroonwiel
F: Vrij draaiende knop (beslagring)
De aansluitkabel van de motor Neo Mat heeft 3 draden:
• Fase, Nulleider en Aarde.
Controleer of de spanning van het elektriciteitsnet overeenkomt met
de waarden op het typeplaatje van de Neo Mat.
Zonnescherm met luifel voorzien van haken
Bruin = Fase
Blauw =Nulleider
Geel/Groen =Aarde
