Variante 1
Zentrale Wirkung
der Begrenzung
Variante 2
Lokale Wirkung
der Begrenzung
Siemens
Building Technologies

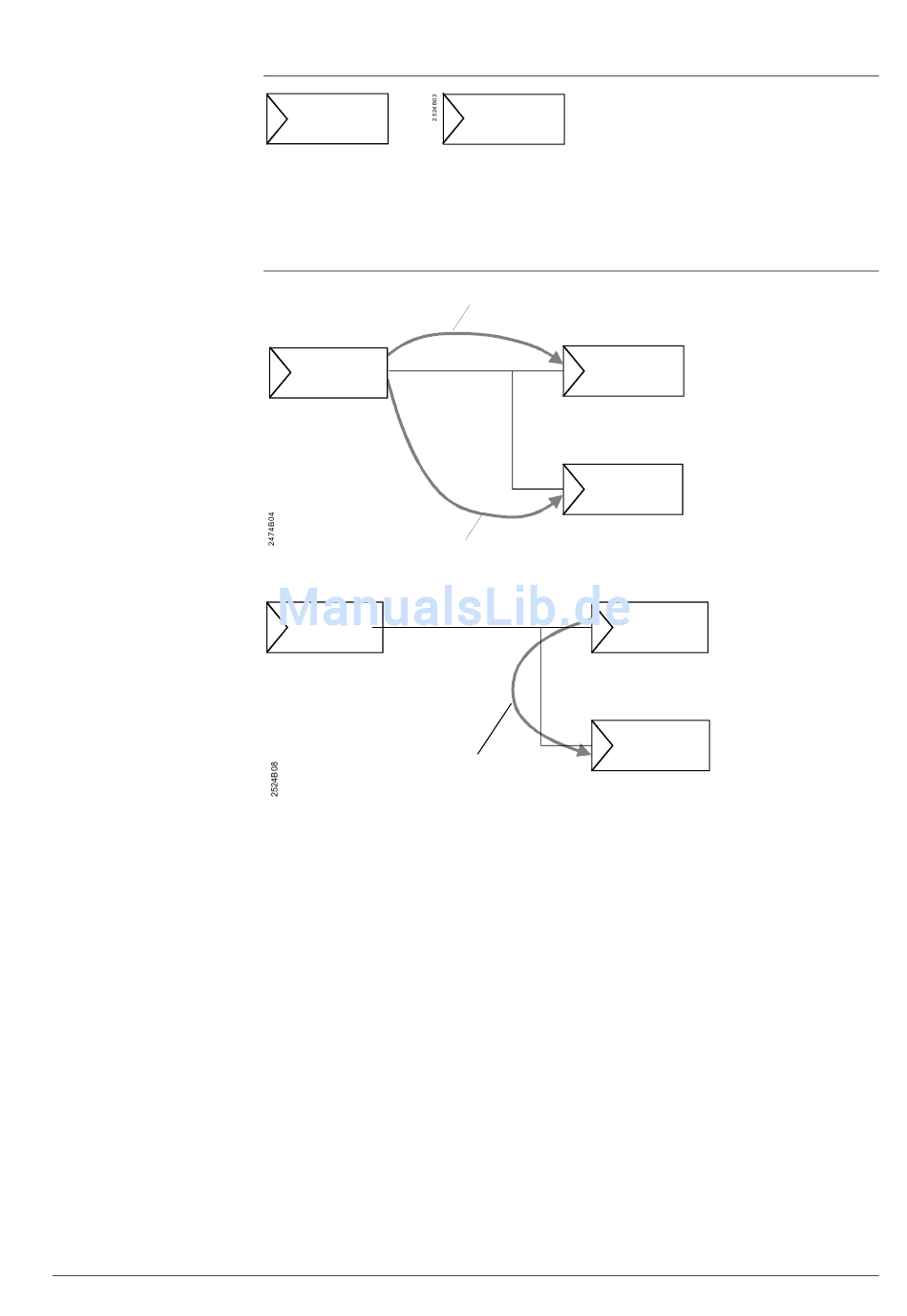

12.3.3 Wirkungsweise mit Einzelgerät (ohne Bus)
Regler 1
Kesselregler
Ohne Möglichkeit der
Rücklauftemperatur-
Minimalbegrenzung

12.3.4 Wirkungsweise im Verbund

LPB
Regler 1
Anlagentyp 3-0
Einstellung Bedien-
zeile101 = 50 °C,
Rücklauffühler an-
geschlossen.
Regler 1 schließt den
Heizkreismischer
Kritisches Sperrsignal
Regler 1
Kesselregler
(ohne Möglichkeit der
Rücklauftemperatur-
Minimalbegrenzung)
Rücklauftemperatursignal
Der Gruppenregler mit eigenem Rücklauftemperaturfühler (Anlagentyp 1–x) gibt die
Rücklauftemperatur an die anderen Gruppenregler im gleichen Segment weiter.
Diese können damit je nach Einstellungen die Rücklaufminimalbegrenzung lokal
ausführen, das heisst sie bilden intern ein kritisches Sperrsignal. (Reaktion auf
kritische Sperrsignale siehe Kapitel 17.4.6 "Sperrsignalverstärkung")
Basisdokumentation RVP340, RVP350, RVP351
12 Funktionsblock: Sollwert Rücklaufbegrenzung
Regler 2
Anlagentyp 1-1
Bedienzeile 101 = 50 °C
Rücklauftemperaturfühler
angeschlossen
Kritisches Sperrsignal
Regler 2
Anlagentyp 1-0
Einstellung Bedienzeile101 = - - - ,
kein eigener Rücklauffühler angeschlossen
Regler 3
Anlagentyp 1-1
Einstellung Bedienzeile101 = - - - ,
kein eigener Rücklauffühler angeschlossen
LPB
Anlagentyp 1-0
Einstellung Bedienzeile 101 = 50 °C,
Rücklauffühler angeschlossen
Anlagentyp 1-0
Einstellung Bedienzeile 101 = 40 °C, kein
eigener Rücklauffühler angeschlossen
Regler 2 bildet intern ein kritisches
Sperrsignal, das den Heizkreismischer
schliesst und die Ladepumpe aus-
schaltet
Regler 2 schließt
den Heizkreismischer
Regler 3 schließt den Heizkreis-
mischer und schaltet die Brauch-
wasser-Ladepumpe aus
Regler 2 begrenzt die
Rücklauftemperatur
Regler 2
auf min. 50 °C
Regler 3 begrenzt die
Rücklauftemperatur
Regler 3
auf min. 40 °C
