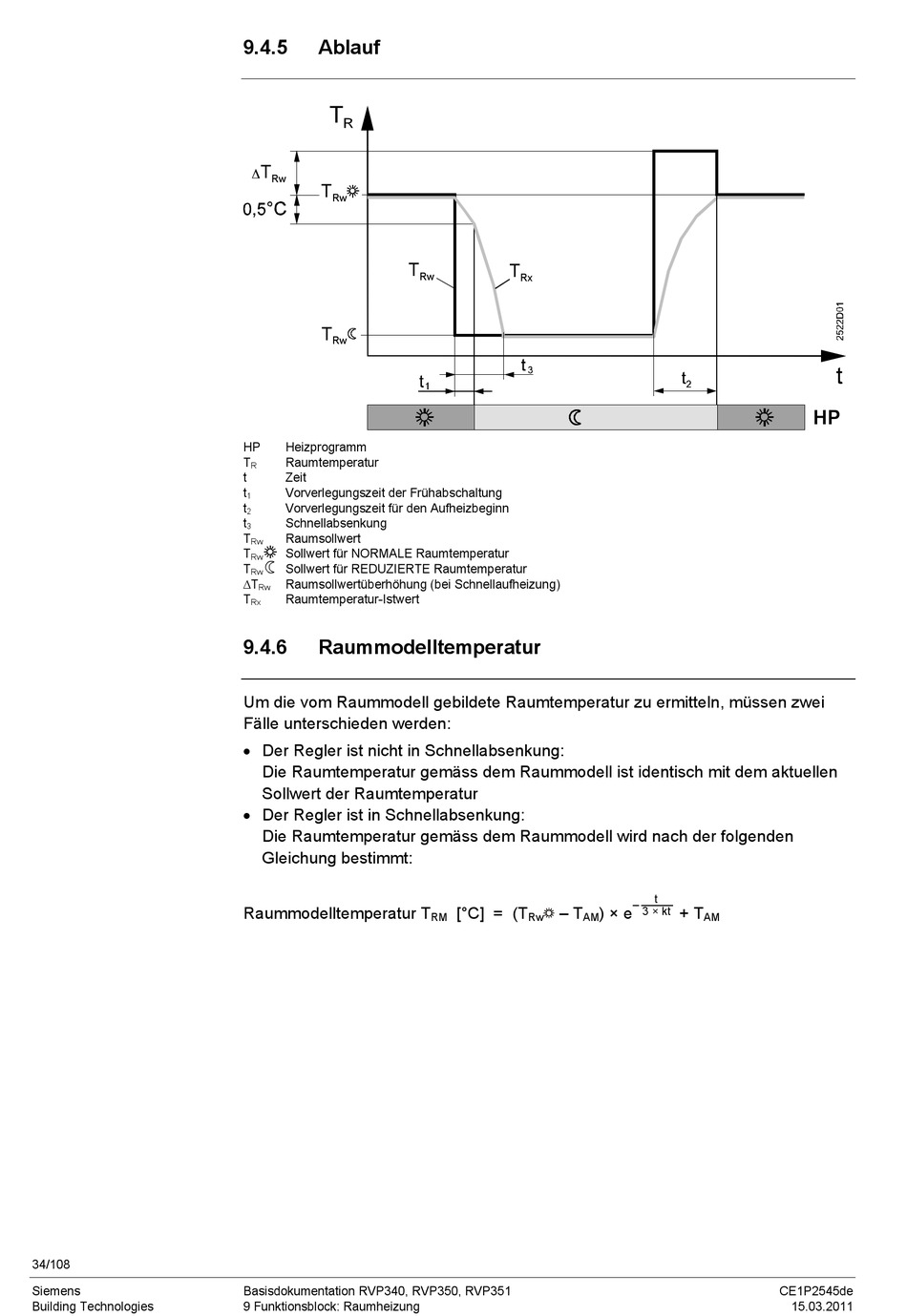

9.4.5

Ablauf

T
Rw
T
Rw
T
T
Rw
HP Heizprogramm
T Raumtemperatur
R
t Zeit
t Vorverlegungszeit der Frühabschaltung
1
t Vorverlegungszeit für den Aufheizbeginn
2
t Schnellabsenkung
3
T Raumsollwert
Rw
T Sollwert für NORMALE Raumtemperatur
Rw
T Sollwert für REDUZIERTE Raumtemperatur
Rw
T
Raumsollwertüberhöhung (bei Schnellaufheizung)
Rw
T Raumtemperatur-Istwert
Rx
9.4.6

Raummodelltemperatur

Um die vom Raummodell gebildete Raumtemperatur zu ermitteln, müssen zwei
Fälle unterschieden werden:
 Der Regler ist nicht in Schnellabsenkung:
Die Raumtemperatur gemäss dem Raummodell ist identisch mit dem aktuellen
Sollwert der Raumtemperatur
 Der Regler ist in Schnellabsenkung:
Die Raumtemperatur gemäss dem Raummodell wird nach der folgenden
Gleichung bestimmt:
Raummodelltemperatur T
Basisdokumentation RVP340, RVP350, RVP351
9 Funktionsblock: Raumheizung
T
Rw
Rx
[°C] = (T – T
RM Rw AM
t
) × e + T
3 × kt
AM
HP
