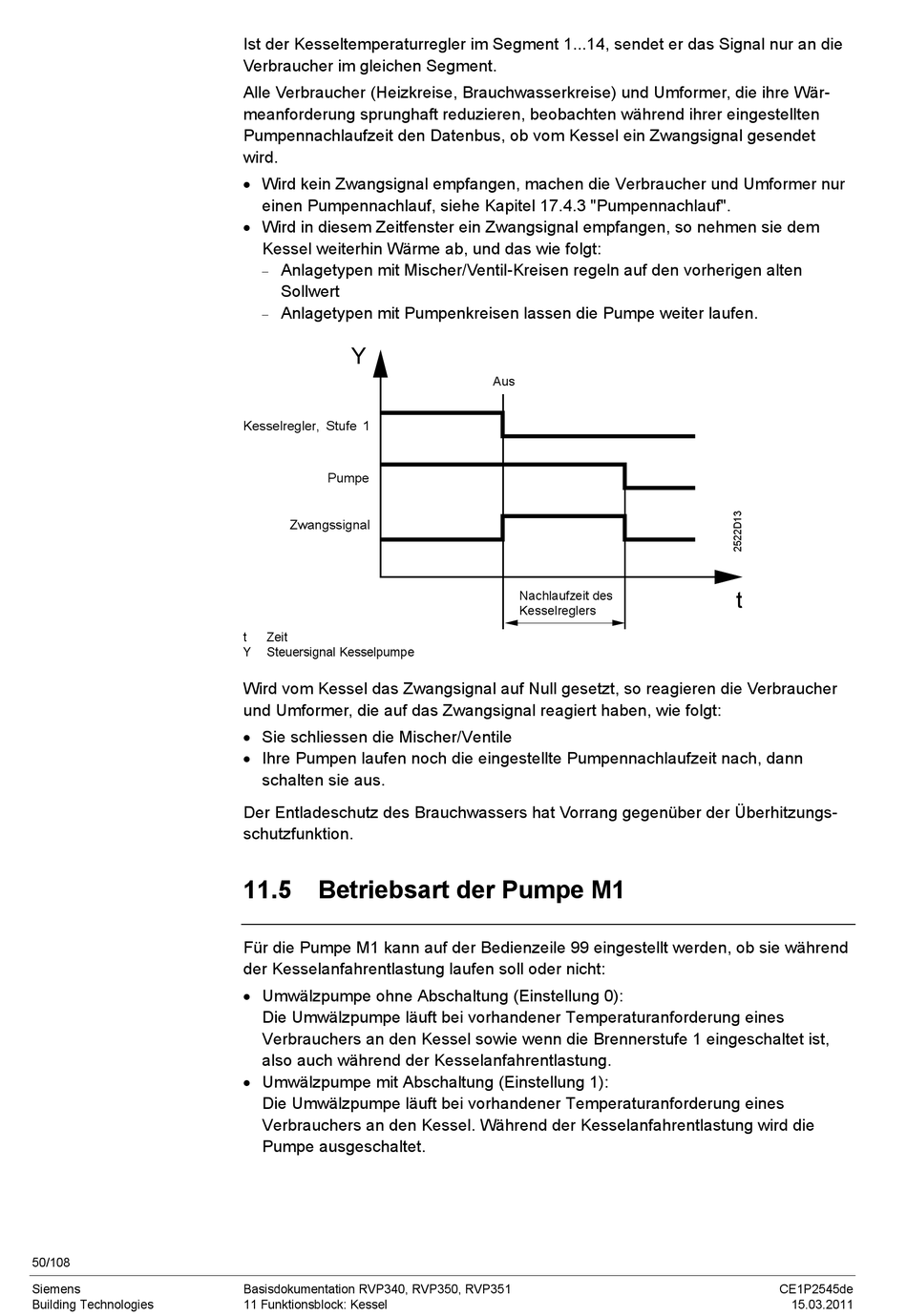

Ist der Kesseltemperaturregler im Segment 1...14, sendet er das Signal nur an die
Verbraucher im gleichen Segment.
Alle Verbraucher (Heizkreise, Brauchwasserkreise) und Umformer, die ihre Wär-
meanforderung sprunghaft reduzieren, beobachten während ihrer eingestellten
Pumpennachlaufzeit den Datenbus, ob vom Kessel ein Zwangsignal gesendet
wird.
 Wird kein Zwangsignal empfangen, machen die Verbraucher und Umformer nur
einen Pumpennachlauf, siehe Kapitel 17.4.3 "Pumpennachlauf".
 Wird in diesem Zeitfenster ein Zwangsignal empfangen, so nehmen sie dem
Kessel weiterhin Wärme ab, und das wie folgt:
Anlagetypen mit Mischer/Ventil-Kreisen regeln auf den vorherigen alten

Sollwert
Anlagetypen mit Pumpenkreisen lassen die Pumpe weiter laufen.

Y
Kesselregler, Stufe 1
Pumpe
Zwangssignal
t Zeit
Y Steuersignal Kesselpumpe
Wird vom Kessel das Zwangsignal auf Null gesetzt, so reagieren die Verbraucher
und Umformer, die auf das Zwangsignal reagiert haben, wie folgt:
 Sie schliessen die Mischer/Ventile
 Ihre Pumpen laufen noch die eingestellte Pumpennachlaufzeit nach, dann
schalten sie aus.
Der Entladeschutz des Brauchwassers hat Vorrang gegenüber der Überhitzungs-
schutzfunktion.
11.5

Betriebsart der Pumpe M1

Für die Pumpe M1 kann auf der Bedienzeile 99 eingestellt werden, ob sie während
der Kesselanfahrentlastung laufen soll oder nicht:
 Umwälzpumpe ohne Abschaltung (Einstellung 0):
Die Umwälzpumpe läuft bei vorhandener Temperaturanforderung eines
Verbrauchers an den Kessel sowie wenn die Brennerstufe 1 eingeschaltet ist,
also auch während der Kesselanfahrentlastung.
 Umwälzpumpe mit Abschaltung (Einstellung 1):
Die Umwälzpumpe läuft bei vorhandener Temperaturanforderung eines
Verbrauchers an den Kessel. Während der Kesselanfahrentlastung wird die
Pumpe ausgeschaltet.
Basisdokumentation RVP340, RVP350, RVP351
11 Funktionsblock: Kessel
Aus
Nachlaufzeit des
Kesselreglers
t
