Scheppach HS100E Original Bedienungsanleitung Seite 54

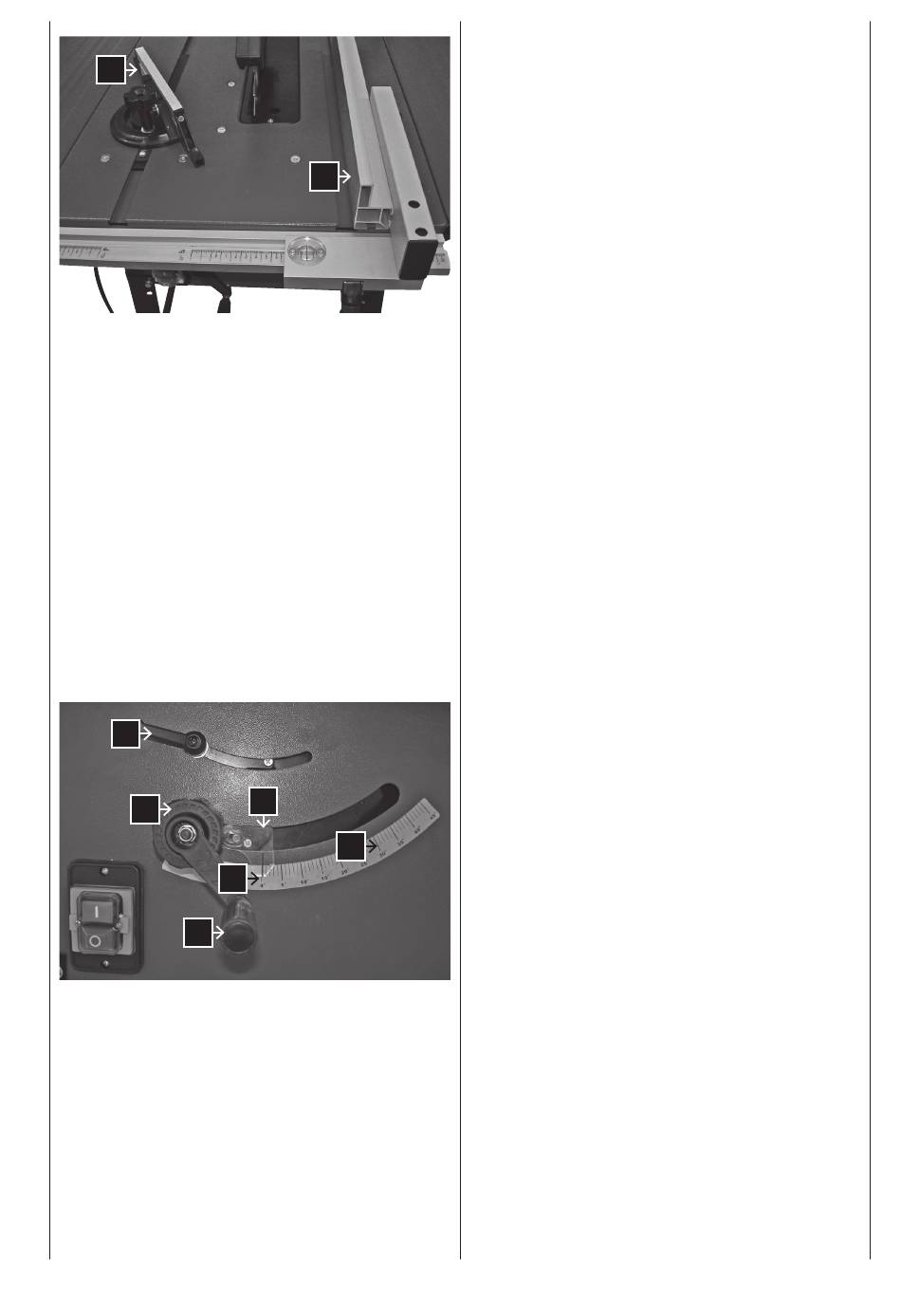

Fig. 9
7
Fig. 8
11
12
13
9
54
6
15
14
Šířka řezu, obr. 9
• Pro podélné řezy použijte podélnou brzdu.
• Podélná brzda (6) může být namontována na libovol-
nou stranu pracovní desky (1).
• Jestli chcete použít stupnici podélné brzdy , posuňte
brzdu k pilovému kotouči a měřte použitím stupnice.
Odstraňte brzdu od pilového kotouče. Naměřený roz-
díl je shodný se šířkou řezu. Jestli chcete dosáhnout
exaktního měření, je nutné nejdříve vykonat testovací
řez, odměřit obráběné těleso a nastavit brzdu.
• Nadzvedněte upínací páku pro podélnou brzdu a po-
suňte brzdu do požadované pozice.
• Zajistěte upínací páku pro podélnou brzdu .
Upozornění: Podélná brzda musí být vždy nastavena
tak, aby byla paralelně s pilovým kotoučem. Nastavení
kontrolujte pravidelně, taktéž kontrolujte i napnutí upína-
cích komponentů, i když pila nebyla používána několik
dnů.
Použití pomocného zařízení pro příčny řezy, obr 9
• Zatlačte pomocní zařízení pro příčny řezy (7) do dráž-
ky pracovního stolu (1).
• Uvolněte tlačítko na pomocním zařízení pro příční
řezy.
• Otočte pomocní zařízení pro příční řezy do požado-
vaného uhlu.
• Zatlačte tlačítko.
• Jestli chcete brzdu přemístit z jednoho kvadrantu na
druhou stranu, povolte obě umělé šrouby, které ji drží,
odstraňte brzdu a položte ji na druhou stranu a zjistěte
šrouby.
Nastavení uhlu pilového kotouče, obr. 8
• Uvolněte pojistku pilového kotouče (11) a točte kolem
pro nastavení uhlu pilového kotouče (12) pokud uka-
zatel uhlu nastavení pilového kotouče (15) neukazu-
je na požadovanou hodnotu na stupnici nastaveného
uhlu (14).
• Ukazatel uhlu nastavení pilového kotouče (15) může
být nastavený pomocí pozorovaní přesného nastavení
uhlu pilového kotouče. Uhel nastavte proti pilovému
kotouči jen, jestli je přístroj vypnutý a odpojený od
elektrické energie. Nastavte ruční kolo, až pokud pi-
lový kotouč nebude paralelně s uhlem. Pak nastavte
ukazatel uhlu nastavení pilového kotouče na 0°.
• Po nastavení ho zajistěte.
