anSChlIESSEn Von VEntIlEn UnD nEtZStroMVErSorGUnG .............................
1. Verlegen Sie die erforderlichen Ventilkabel zwischen den Regelventilen
und dem Steuergerät.
2. Verbinden jeweils eine der beiden von jedem Ventil abgehenden Adern
zur Verwendung als Masseleiter an eine gemeinsames Ader. Diese ist
zumeist weiß. Die jeweils andere der beiden von jedem Ventil
abgehenden Adern wird separat als Steuerleitung direkt an den Pro-C
angeschlossen. Für sämtliche Spleißverbindungen müssen
wasserdichte Verbindungshülsen benutzt werden.
3. Führen Sie die Ventiladern durch den Kabelkanal. Bringen Sie den
Kabelkanal an einer der Öffnungen unten am Gehäuse an.
4. Entfernen Sie 13 mm der Isolierung von den Enden aller Adern. Schließen
Sie die gemeinsame Masseleitung an der COM-Klemme an. Schließen
Sie die Steueradern der einzelnen Ventile an den Klemmen für die
entsprechenden Stationen an.

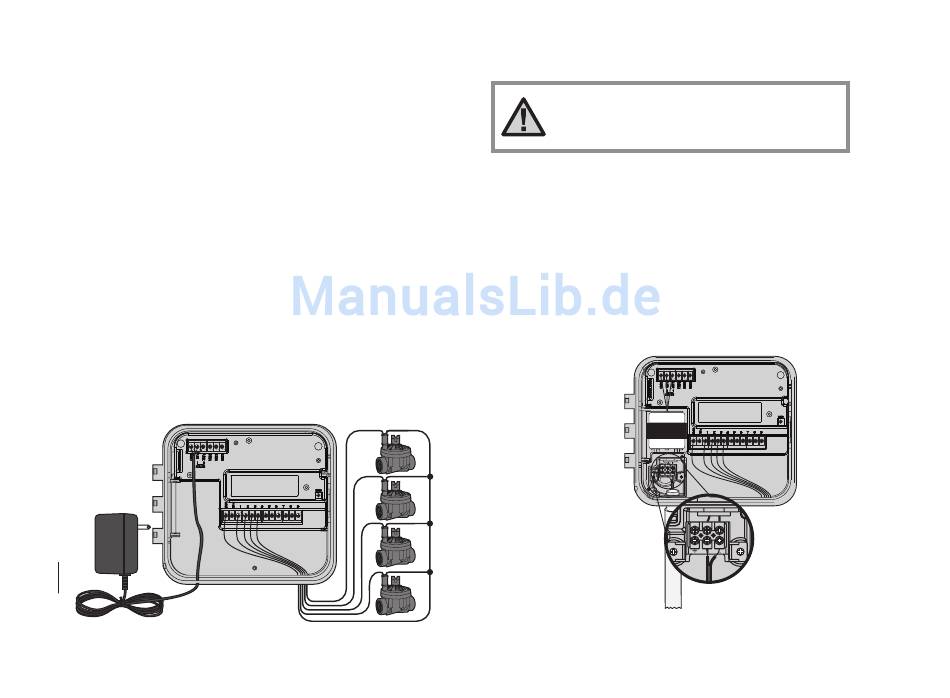

Modell für Innenbetrieb
Führen Sie das Trafokabel durch die Öffnung unten links am Steuergerät,
undschließen Sie die gelben Adern jeweils an einer der Klemmen an, die mit AC
gekennzeichnet sind. Schließen Sie die grüne Ader an der GND-Klemme an.
Transformator
3 Adem
AC2 Gelb
AC1 Gelb
GND Grün
Schließen Sie die beiden
gelben Trafoadern an
die beiden mit AC
gekennzeichneten Klemmen
und die grüne Ader an die mit GND
gekennzeichnete Klemme.
4
Ventil 4
Ventil 3
Valve 2
Ventil 1
Ventil-
leitungen
gemeinsamer Masseleiter Ventile
HINWEIS: Die Arbeiten für den Netzanschluss
dürfen nur von einem zugelassenen
Elektriker vorgenommen werden.
Modell für Außenbetrieb
Führen Sie das AC-Netzstromkabel und den Kabelkanal durch die 13 mm
Kabelkanalöffnung links unten am Gehäuse. Verbinden Sie die Adern mit
den Adern des Trafos, die sich in der Anschlussdose befinden.
Internationale Modelle werden mit eingebauter Anschlussleiste geliefert.
Verwenden Sie zum Verlegen der Netzkabel ausschließlich UL-zertifizierte
13 mm Kabelkanaladapter mit Außengewinde. Stecken Sie den Adapter in
die ½"-Bohrung unten am Steuergerät. Sichern Sie den Adapter im
Gehäuse mit einer Mutter.
Kabelkanal 1/2"
für Netzstrom
230 VAC
(Internationale Modelle)
