anSChlIESSEn EInES PUMPEnStartrElaIS ..............................................................
HINWEIS: Dieser Abschnitt ist nur für Sie relevant,
wenn Sie eine Pumpe und ein Pumpenstartrelais
installiert haben. Dieses Relais aktiviert mithilfe
eines Steuergeräte-Signals eine Pumpe, die Ihre
Bewässerungsanlage mit Wasser versorgt.
Üblicherweise wird ein Pumpenstartrelais verwendet, wenn über das
Steuerungsgerät eine Pumpe betrieben werden soll. Hunter bietet eine
breite Palette von Pumpenstartrelais für die meisten Anwendungen an.
6
1. Führen Sie ein Adernpaar vom Pumpenstartrelais zum Gehäuse
des Steuergeräts.
2. Schließen Sie den Masseleiter an die COM-Klemme an und die
andere Ader vom Pumpenstartrelais an die P/MV-Klemme.
Die Haltespannung des Relais darf 0,28 Ampere (24 VAC) nicht
überschreiten. Verbinden Sie das Steuergerät niemals direkt mit einer
Pumpe, da das Steuergerät sonst beschädigt werden könnte.

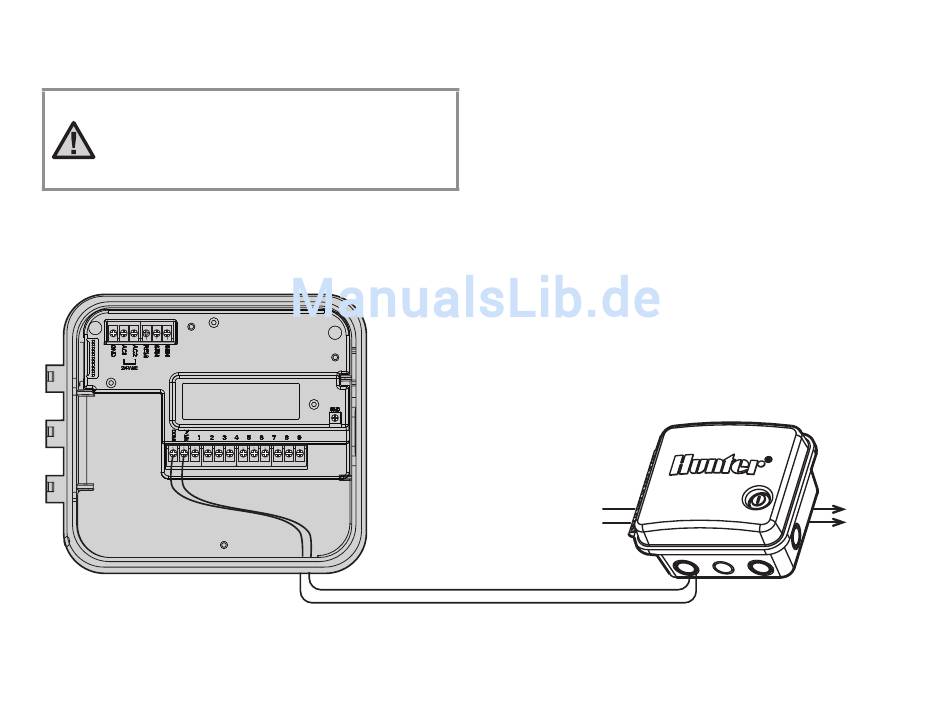

Wechselstrom zum Relais
Steuerleitung Pumpenstartrelais
gemeinsame Masseleitung Pumpenstartrelais
Pumpenstartrelais
PSR Serie
Zur Pumpe
