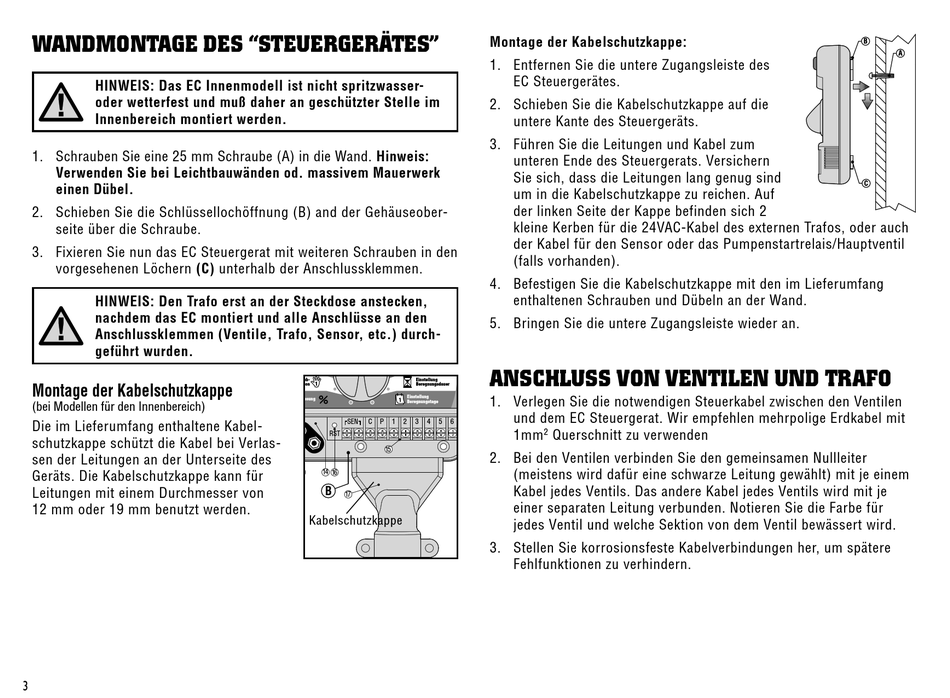

WANDMONTAGE DES "STEUERGERÄTES"
HINWEIS: Das EC Innenmodell ist nicht spritzwasser-
oder wetterfest und muß daher an geschützter Stelle im
Innenbereich montiert werden.
1. Schrauben Sie eine 25 mm Schraube (A) in die Wand. Hinweis:
Verwenden Sie bei Leichtbauwänden od. massivem Mauerwerk
einen Dübel.
2. Schieben Sie die Schlüssellochöffnung (B) and der Gehäuseober-
seite über die Schraube.
3. Fixieren Sie nun das EC Steuergerat mit weiteren Schrauben in den
� � � �
vorgesehenen Löchern (C) unterhalb der Anschlussklemmen.
HINWEIS: Den Trafo erst an der Steckdose anstecken,
nachdem das EC montiert und alle Anschlüsse an den
� � � � �
Anschlussklemmen (Ventile, Trafo, Sensor, etc.) durch-
�� �� � ��
geführt wurden.
Montage der Kabelschutzkappe
(bei Modellen für den Innenbereich)
Die im Lieferumfang enthaltene Kabel-
schutzkappe schützt die Kabel bei Verlas-
sen der Leitungen an der Unterseite des
Geräts. Die Kabelschutzkappe kann für
Leitungen mit einem Durchmesser von
12 mm oder 19 mm benutzt werden.
3
�
�
�
�
�
� �
��������� ��������� ���������
���������� ���������� ���
�����������������
������������������� �������������������
�������������� ��� ���
�
�����������������
������������������ ������������������
� �
������������
�������������������
������������������� �������������������
�� ��� � �
���
�� �� ��
�
��
Kabelschutzkappe
Montage der Kabelschutzkappe:
1. Entfernen Sie die untere Zugangsleiste des
EC Steuergerätes.
2. Schieben Sie die Kabelschutzkappe auf die
untere Kante des Steuergeräts.
3. Führen Sie die Leitungen und Kabel zum
unteren Ende des Steuergerats. Versichern
Sie sich, dass die Leitungen lang genug sind
um in die Kabelschutzkappe zu reichen. Auf
der linken Seite der Kappe befinden sich 2
kleine Kerben für die 24VAC-Kabel des externen Trafos, oder auch
der Kabel für den Sensor oder das Pumpenstartrelais/Hauptventil
�
(falls vorhanden).
4. Befestigen Sie die Kabelschutzkappe mit den im Lieferumfang
enthaltenen Schrauben und Dübeln an der Wand.
5. Bringen Sie die untere Zugangsleiste wieder an.
�� ��
���������������������� ���������������� ����������������
�����������
����������� �����������
������������

ANSCHLUSS VON VENTILEN UND TRAFO

�����������
��������� ���������
���������������
1. Verlegen Sie die notwendigen Steuerkabel zwischen den Ventilen
�����������
���������� ����������
��������������
und dem EC Steuergerat. Wir empfehlen mehrpolige Erdkabel mit
� � � � � �
1mm Querschnitt zu verwenden
2
��
2. Bei den Ventilen verbinden Sie den gemeinsamen Nullleiter
(meistens wird dafür eine schwarze Leitung gewählt) mit je einem
Kabel jedes Ventils. Das andere Kabel jedes Ventils wird mit je
einer separaten Leitung verbunden. Notieren Sie die Farbe für
jedes Ventil und welche Sektion von dem Ventil bewässert wird.
3. Stellen Sie korrosionsfeste Kabelverbindungen her, um spätere
Fehlfunktionen zu verhindern.
B
A
C
