DEU
WANDMONTAGE DES STEUERGERÄTES
HINWEIS: Das XC Innenmodell ist nicht spritzwasser-
oder wetterfest und muss daher an geschützter Stelle im
Innenbereich montiert werden.
1. Schrauben Sie eine Schraube (A) in die Wand. Verwenden Sie bei
Leichtbauwänden oder massivem Mauerwerk einen Dübel.
2. Schieben Sie die Schlüssellochöffnung (B) and der Gehäuseober-
seite über die Schraube.
3. Fixieren Sie nun das EC Steuergerät mit weiteren Schrauben in den
vorgesehenen Löchern (C) unterhalb der Anschlussklemmen.
Den Trafo erst an der Steckdose anstecken, nachdem das
Steuergerät montiert und alle Leitungen angeschlossen wurden.

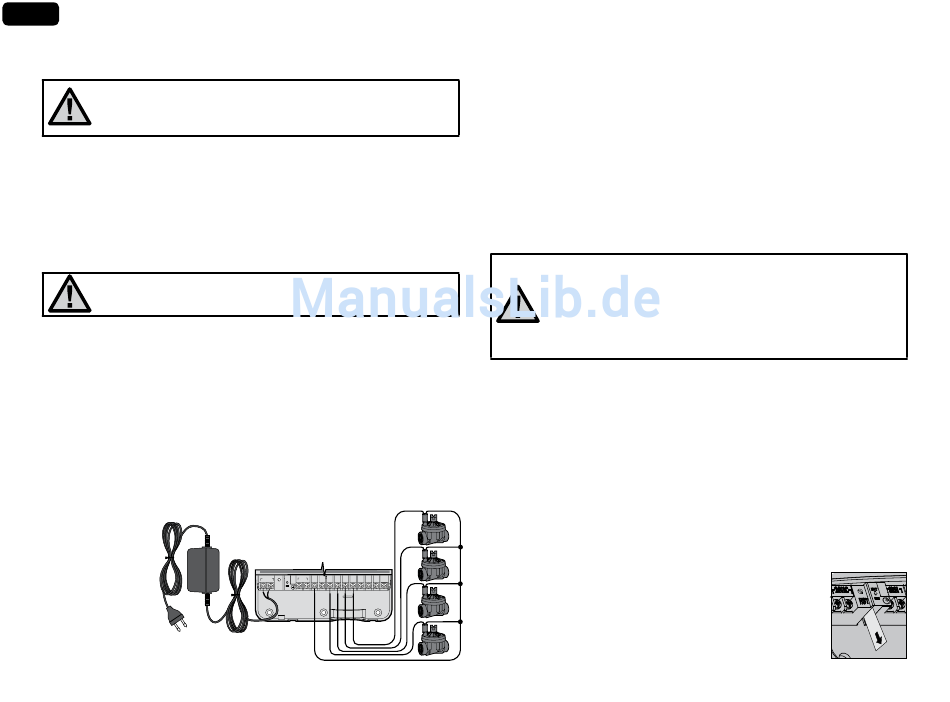

ANSCHLUSS VON VENTILEN UND TRAFO

1. Verlegen Sie die notwendigen Ventilkabel zwischen den Regelven-
tilen und dem Steuergerät.
2. Bei den Ventilen verbinden Sie den gemeinsamen Nullleiter mit je
einem Kabel jedes Ventils. Meistens wird dafür eine weiße Leitung
gewählt. Das andere Kabel jedes Ventils wird mit je einer separ-
aten Leitung verbunden. Für sämtliche Kabelanschlüsse sollten
wasserdichte Verbindungen benutzt werden.
3. Führen Sie die Kabel durch den Kabelkanal. Befesti-
gen Sie den
Kabelkanal
an der rech-
ten unteren
Seite des
Steuergeräts.
3
24VAC SEN C P 1 2 3 4 5 6 7 8
BAT
RST
Verbinden Sie die beiden Kabel Ventilkabel
vom Transformator mit den
24 Volt Klemmen
Gemeinsame Masse Ventile
4. Fixieren Sie nun die weiße Leitung an den C-Anschluss an der
Anschlussleiste. Fixieren Sie die einzelnen Ventilkabel an den ent-
sprechenden Sektionsnummern und ziehen Sie die Schrauben an.
5. Innenmodell: Führen Sie das Trafokabel durch die Öffnung an der
linken Seite der Steuerung und fixieren es an den beiden Klem-
men, die mit 24VAC gekennzeichnet sind.
Außenmodell: Die Trafokabel sind bereits an den AC Anschlusskl-
emmen installiert, so dass nur die Netzversorgung am Verteiler-
kasten hergestellt werden muss
E – Hochspannungsverkabelung
(nur bei Modellen für den Außenbereich)
HINWEIS: Das XC-Außenmodell ist spritzwasser- und
wetterfest. Der Netzanschluss sollte nur von einem
befugten Fachmann unter Berücksichtigung der na-
tionalen Spezifikationen vorgenommen werden. Bei
unsachgemäßem Anschluss besteht die Gefahr eines
elektrischen Schlages oder Feuer.
1. Das Netzkabel wird durch die linke ½" (13mm) große Öffnung in
der linken Geräteunterkante geführt.
2. Anschließend wird ein Kabel mit jedem der zwei Kabel im An-
schlusskasten verbunden. Schließen Sie keine Hochspannung an
die AC-Anschlussklemme im Inneren des Gerätes. Kabelstecker
für den Anschluss sind im Lieferumfang enthalten. Hinweis: Bei
E-Modellen werden die Kabel mit dem Wechselstromklemmblock
im Inneren des Anschlusskastens verbunden.
Ventil 4
3. Ersetzen Sie die Abdeckung des Anschlusskastens.
Ventil 3

AKTIVIEREN DER BATTERIE

Ventil 2
Stellen Sie sicher, dass Sie, nachdem Sie den XC
installiert haben, den Isolator der Batterie entfernen,
Ventil 1 damit der XC bei Stromausfall nicht die Zeit verliert.
