Steckverbinder Eingang-ausganf - Ansicht Kabeldurchgangsseite

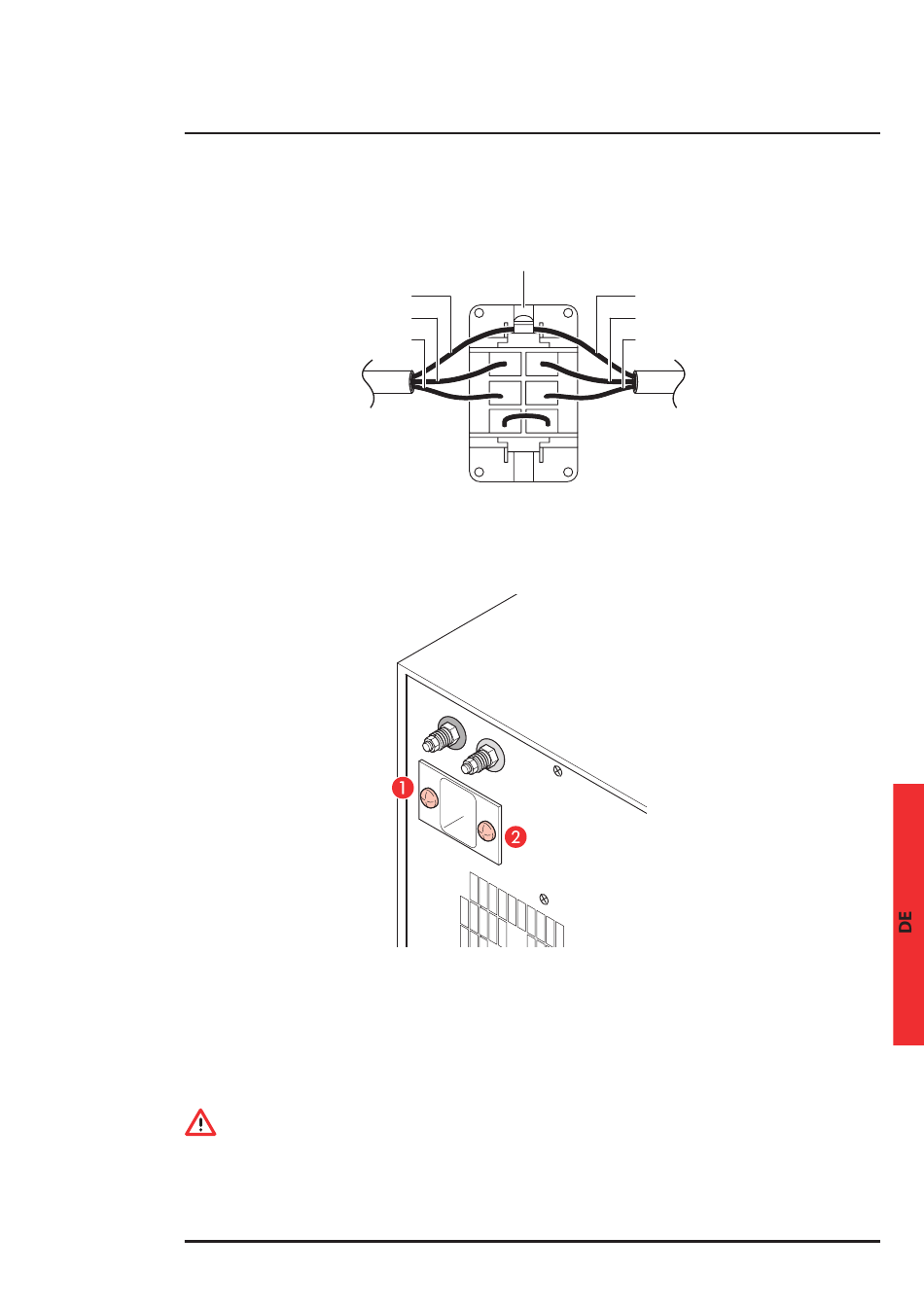

Abb. 4
Klemmenplatte.
Klemme Nr°2 NEUTRALLEITERAUSGANG
3.5 Vorbereitung für die Verlängerung der Autonomiezeit
Fig. 5
Die USV-Einheit verfügt über eine Vorrüstung für den Anschluss zusätzlicher Batterieeinheiten: Zum Anschließen von
einer oder mehreren zusätzlichen Einheiten an das Einzelgerät wie folgt vorgehen:
1. Die Schrauben 1 und 2 (siehe Abb. 5) abschrauben.
2. Die Schutzabdeckung schieben, um auf die Steckverbinder im Innern des Ausschnitts zugreifen zu können.
3. Die Schrauben wieder anziehen, um den mechanischen Schutz zu gewährleisten.
4. Die Batterieeinheit mit den zugehörigen Kabeln an die USV-Einheit anschließen.
5. Durch den Geflechtschirm eine wirksame Erdung herstellen.
ACHTUNG
Für die Ausführung aller Anschlüsse muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein.
grün-gelbe Ader
braune Ader
blaue Ader
AusgangsKabel
(Last)
Klemme Nr°1 PHASENAUSGANG
Schutzletung
grün-gelbe Ader
blaue Ader
braune Ader
1 4
2 5
3 6
Klemme Nr°4 NEUTRALLEITEREINGANG
Klemme Nr°5 PHASENEINGANG
Megaline Rack
EingangsKabel
(elektrische Leitung)
