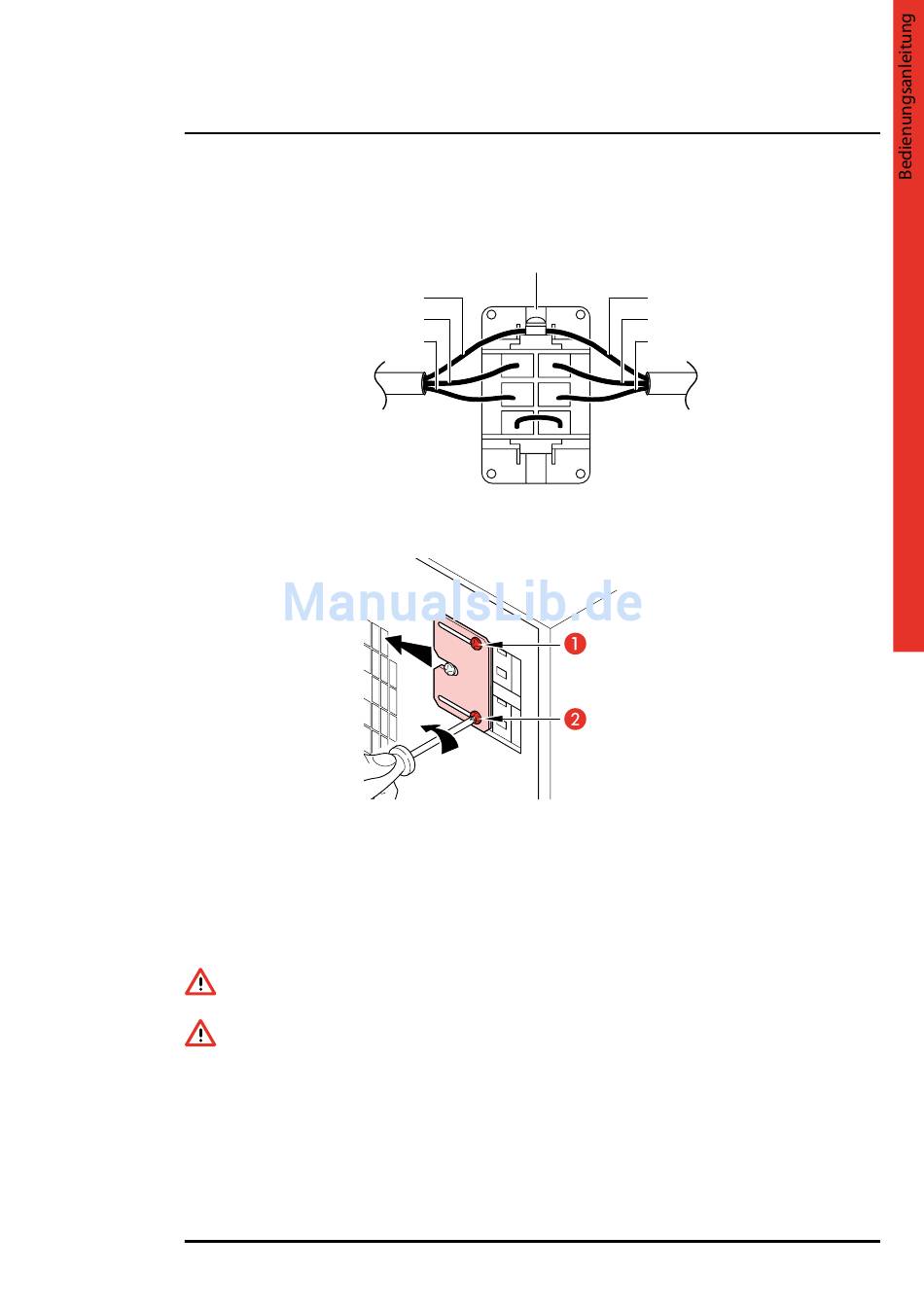

Abb. 4
Klemmenplatte.
Abb. 5.
Batterie anschlüsse
ereinheit
Batterieeinheit
Steckverbinder Eingang-Ausgang - Ansicht Kabeldurchgangsseite
grün-gelbe Ader
braune Ader
blaue Ader
AusgangsKabel
(Last)
Klemme Nr. 1 PHASENAUSGANG
Klemme Nr. 2 NEUTRALLEITERAUSGANG
3.5
Vorbereitung für die Verlängerung der Autonomiezeit
Die USV-Einheit verfügt über eine Vorrüstung für den Anschluss zusätzlicher Batterieeinheiten: Zum Anschließen von
einer oder mehreren zusätzlichen Einheiten an das Einzelgerät wie folgt vorgehen:
1. Die Schrauben 1 und 2 (siehe Abb. 5) lockern (nicht vollständig ausschrauben).
2. Die Schutzabdeckung nach links schieben, um auf die Steckverbinder im Innern des Ausschnitts zugreifen zu können.
3. Die Schrauben wieder anziehen, um den mechanischen Schutz zu gewährleisten.
4. Die Batterieeinheit mit den zugehörigen Kabeln an die USV-Einheit anschließen.
5. Durch den Geflechtschirm eine wirksame Erdung herstellen.
ACHTUNG
Für die Ausführung aller Anschlüsse muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein.
ACHTUNG
Die mit der Batterieeinheit gelieferten Kabel sind für den Anschluss an die USV-Einheiten in der Ausführung als
Doppeleinheit (Modelle 3 103 60, 3 103 63, 3 103 66, 3 103 69, 3 103 72) vorgesehen, wobei alle drei beiliegenden
Kabel anzuschließen sind. Für den Anschluss an eine einzelne Einheit (3 103 50, 3 103 52, 3 103 54, 3 103 56) nur 2
der drei mitgelieferten Kabel verwenden.
Kupferbe echtung
Unterlegscheibe
Aus messing
Federscheibe
Mutter
Schutzleitung
1
2
3
Unterlegscheibe
Aus Messing
UPS Megaline
grün-gelbe Ader
blaue Ader
braune Ader
4
EingangsKabel
5
(elektrische Leitung)
6
Klemme Nr. 4 NEUTRALLEITEREINGANG
Klemme Nr. 5 PHASENEINGANG
11
