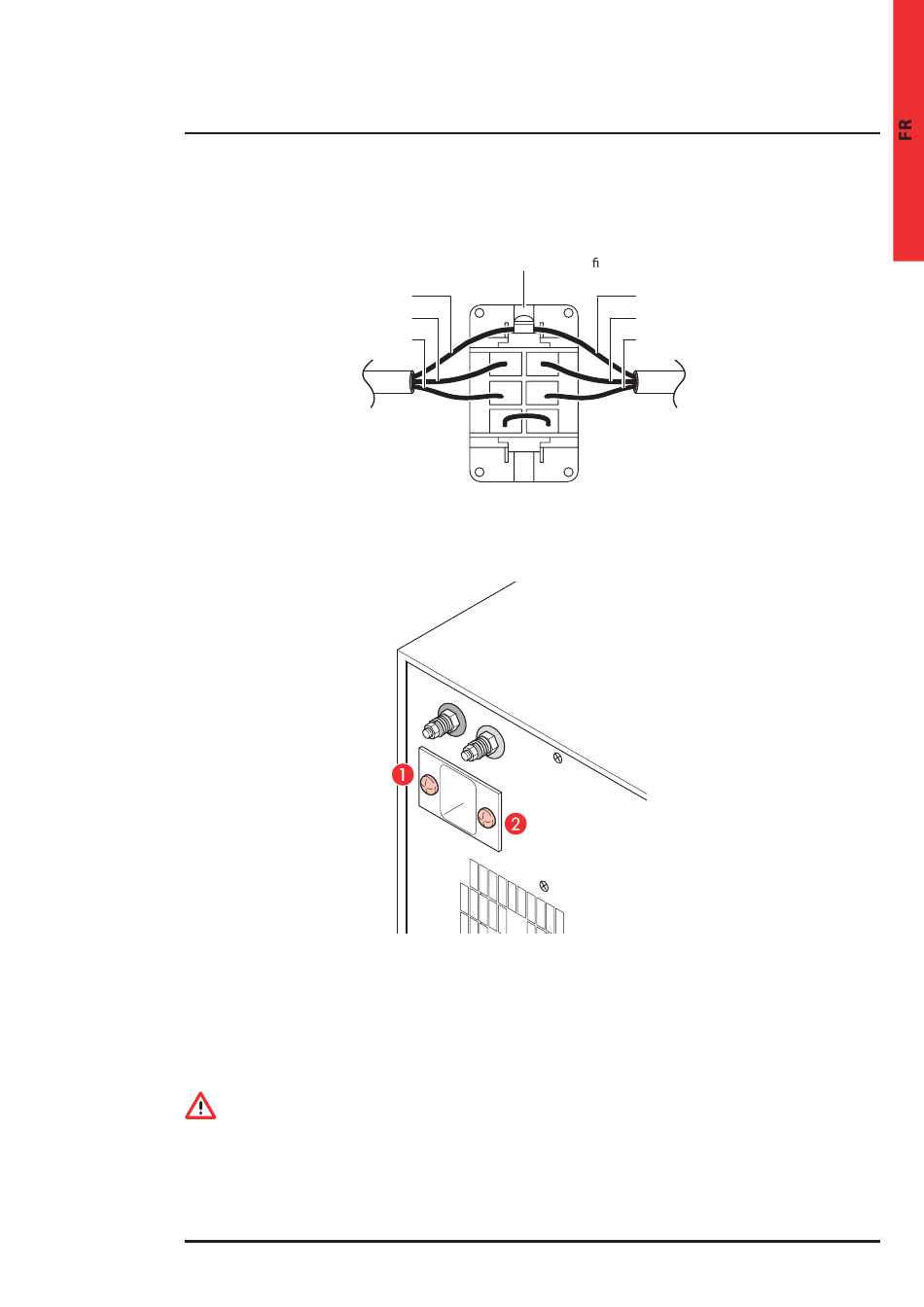

Connecteur d'entree-sortie - Vue côté introduction des fils
Fig. 4
Bornier.
3.5 Connexion pour extension Autonomie
Fig. 5
L'ASI dispose d'une connexion pour des modules de batteries additionnelles : pour ajouter un ou plusieurs bâtis
supplémentaires à l'unité, procédez de la manière suivante:
1. Desserrez les vis 1 e 2 de la figure 5 sans les dévisser entièrement
2. Déplacez le couvercle de protection vers la gauche, jusqu'à découvrir les connecteurs situés à l'intérieur de la fenêtre.
3. Serrez de nouveau les vis pour assurer la protection métallique.
4. Connecter le module batteries à l'onduleur par les fils prévus à cet effet.
5. Assurez un bon contact de terre à travers la tresse.
ATTENTION
Effectuez les connexions avec l'onduleur éteint et débranché du secteur d'alimentation
Fil jaune-vert
Fil marron
Fil bleu
Cordon de sortie
(vers la charge)
Borne n°1 SORTIE PHASE
Borne n°2 SORTIE NEUTRE
Vue côté introduction des ls
1 4
2 5
3 6
Borne n°4 SORTIE NEUTRE
Borne n°5 SORTIE PHASE
Megaline Rack
Fil jaune-vert
Fil bleu
Fil marron
Cordon d'entrée
(vers le secteur)
