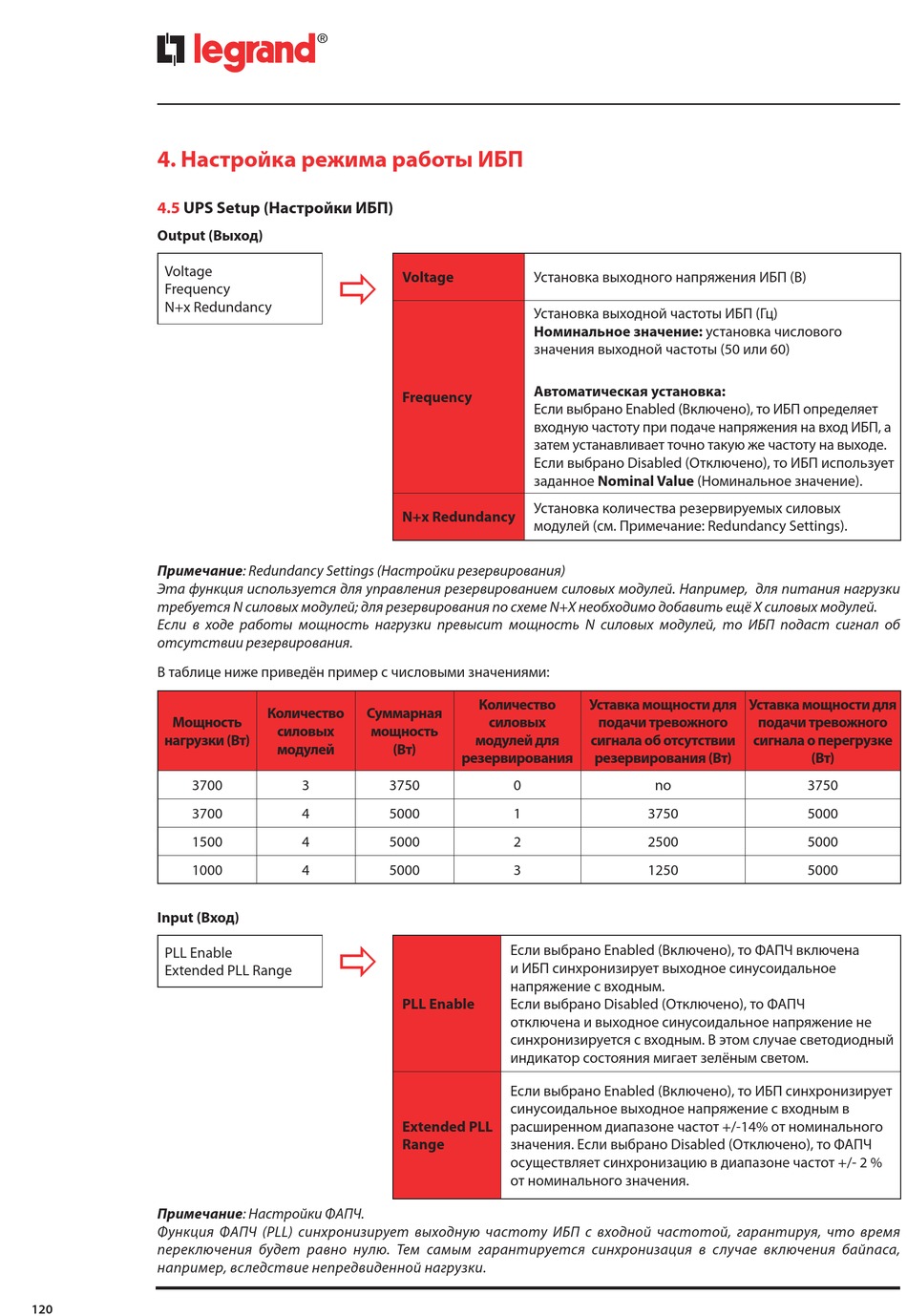

4. Настройка режима работы ИБП
4.5 UPS Setup (Настройки ИБП)
Output (Выход)
Voltage
Frequency
N+x Redundancy
Примечание: Redundancy Settings (Настройки резервирования)
Эта функция используется для управления резервированием силовых модулей. Например, для питания нагрузки
требуется N силовых модулей; для резервирования по схеме N+X необходимо добавить ещё X силовых модулей.
Если в ходе работы мощность нагрузки превысит мощность N силовых модулей, то ИБП подаст сигнал об
отсутствии резервирования.
В таблице ниже приведён пример с числовыми значениями:
Мощность
нагрузки (Вт)
3700
3700
1500
1000
Input (Вход)
PLL Enable
Extended PLL Range
Примечание: Настройки ФАПЧ.
Функция ФАПЧ (PLL) синхронизирует выходную частоту ИБП с входной частотой, гарантируя, что время
переключения будет равно нулю. Тем самым гарантируется синхронизация в случае включения байпаса,
например, вследствие непредвиденной нагрузки.
120
®
ð
Voltage
Frequency
N+x Redundancy
Количество Суммарная
силовых мощность
модулей (Вт)
3 3750
4 5000
4 5000
4 5000
ð
PLL Enable
Extended PLL
Range
Установка выходного напряжения ИБП (В)
Установка выходной частоты ИБП (Гц)
Номинальное значение: установка числового
значения выходной частоты (50 или 60)
Автоматическая установка:
Если выбрано Enabled (Включено), то ИБП определяет
входную частоту при подаче напряжения на вход ИБП, а
затем устанавливает точно такую же частоту на выходе.
Если выбрано Disabled (Отключено), то ИБП использует
заданное Nominal Value (Номинальное значение).
Установка количества резервируемых силовых
модулей (см. Примечание: Redundancy Settings).
Количество Уставка мощности для
силовых подачи тревожного
модулей для сигнала об отсутствии
резервирования резервирования (Вт)
0
1
2
3
Если выбрано Enabled (Включено), то ФАПЧ включена
и ИБП синхронизирует выходное синусоидальное
напряжение с входным.
Если выбрано Disabled (Отключено), то ФАПЧ
отключена и выходное синусоидальное напряжение не
синхронизируется с входным. В этом случае светодиодный
индикатор состояния мигает зелёным светом.
Если выбрано Enabled (Включено), то ИБП синхронизирует
синусоидальное выходное напряжение с входным в
расширенном диапазоне частот +/-14% от номинального
значения. Если выбрано Disabled (Отключено), то ФАПЧ
осуществляет синхронизацию в диапазоне частот +/- 2 %
от номинального значения.
Уставка мощности для
подачи тревожного
сигнала о перегрузке
(Вт)
no 3750
3750 5000
2500 5000
1250 5000
