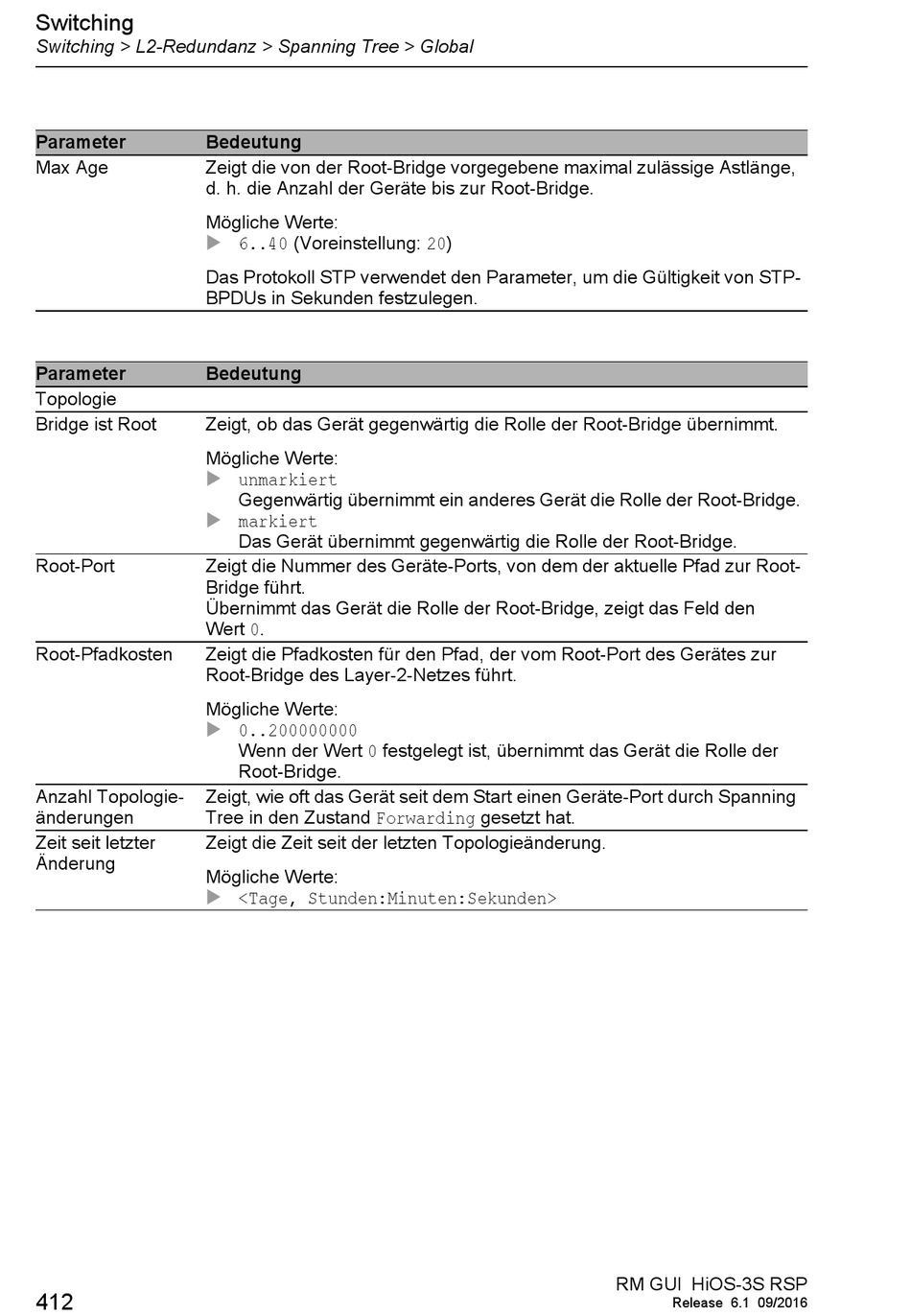

Hirschmann HiOS-3S RSP Referenzhandbuch Seite 413

Switching
Switching > L2-Redundanz > Spanning Tree > Global
Parameter Bedeutung
Max Age Zeigt die von der Root-Bridge vorgegebene maximal zulässige Astlänge,
d. h. die Anzahl der Geräte bis zur Root-Bridge.
Mögliche Werte:

Das Protokoll STP verwendet den Parameter, um die Gültigkeit von STP-
BPDUs in Sekunden festzulegen.
Parameter Bedeutung
Topologie
Bridge ist Root Zeigt, ob das Gerät gegenwärtig die Rolle der Root-Bridge übernimmt.
Mögliche Werte:


Root-Port Zeigt die Nummer des Geräte-Ports, von dem der aktuelle Pfad zur Root-
Bridge führt.
Übernimmt das Gerät die Rolle der Root-Bridge, zeigt das Feld den
Wert 0.
Root-Pfadkosten Zeigt die Pfadkosten für den Pfad, der vom Root-Port des Gerätes zur
Root-Bridge des Layer-2-Netzes führt.
Mögliche Werte:

Anzahl Topologie- Zeigt, wie oft das Gerät seit dem Start einen Geräte-Port durch Spanning
änderungen Tree in den Zustand Forwarding gesetzt hat.
Zeit seit letzter Zeigt die Zeit seit der letzten Topologieänderung.
Änderung
Mögliche Werte:

412
6..40 (Voreinstellung: 20)
unmarkiert
Gegenwärtig übernimmt ein anderes Gerät die Rolle der Root-Bridge.
markiert
Das Gerät übernimmt gegenwärtig die Rolle der Root-Bridge.
0..200000000
Wenn der Wert 0 festgelegt ist, übernimmt das Gerät die Rolle der
Root-Bridge.
<Tage, Stunden:Minuten:Sekunden>
RM GUI HiOS-3S RSP
Release 6.1 09/2016
