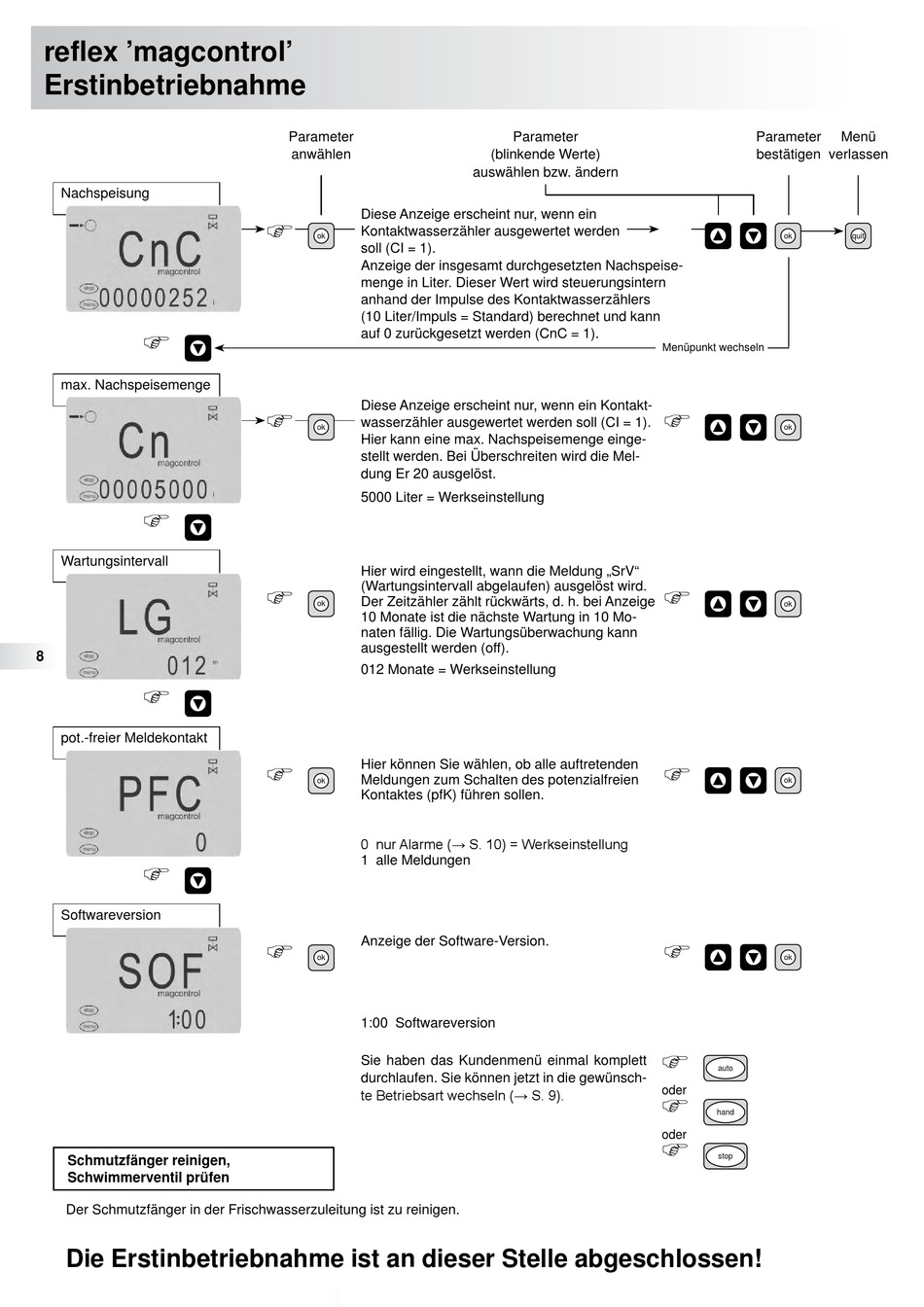

reflex 'magcontrol'
Erstinbetriebnahme
Nachspeisung
max. Nachspeisemenge
Wartungsintervall

pot.-freier Meldekontakt
Softwareversion
Schmutzfänger reinigen,
Schwimmerventil prüfen
Der Schmutzfänger in der Frischwasserzuleitung ist zu reinigen.
Die Erstinbetriebnahme ist an dieser Stelle abgeschlossen!
Parameter
anwählen
Diese Anzeige erscheint nur, wenn ein
Kontaktwasserzähler ausgewertet werden
ok
soll (CI = 1).
Anzeige der insgesamt durchgesetzten Nachspeise-
menge in Liter. Dieser Wert wird steuerungsintern
anhand der Impulse des Kontaktwasserzählers
(10 Liter/Impuls = Standard) berechnet und kann
auf 0 zurückgesetzt werden (CnC = 1).
Diese Anzeige erscheint nur, wenn ein Kontakt-
wasserzähler ausgewertet werden soll (CI = 1).
ok
Hier kann eine max. Nachspeisemenge einge-
stellt werden. Bei Überschreiten wird die Mel-
dung Er 20 ausgelöst.
5000 Liter = Werkseinstellung
Hier wird eingestellt, wann die Meldung „SrV"
(Wartungsintervall abgelaufen) ausgelöst wird.
Der Zeitzähler zählt rückwärts, d. h. bei Anzeige
ok
10 Monate ist die nächste Wartung in 10 Mo-
naten fällig. Die Wartungsüberwachung kann
ausgestellt werden (off).
012 Monate = Werkseinstellung
Hier können Sie wählen, ob alle auftretenden
Meldungen zum Schalten des potenzialfreien
ok
Kontaktes (pfK) führen sollen.
0 nur Alarme (→ S. 10) = Werkseinstellung
1 alle Meldungen
Anzeige der Software-Version.
ok
1:00 Softwareversion
Sie haben das Kundenmenü einmal komplett
durchlaufen. Sie können jetzt in die gewünsch-
te Betriebsart wechseln (→ S. 9).
Parameter
(blinkende Werte)
auswählen bzw. ändern
Parameter
bestätigen
verlassen
ok
Menüpunkt wechseln
ok
ok
ok
ok
auto
oder
hand
oder
stop
Menü
quit
