I Bandscope
Das Bandscope erlaubt die visuelle Beobachtung der Frequenz -
belegung innerhalb eines bestimmten Frequenzbereichs. Die Dar -
stell breite lässt sich zwischen ±14 kHz und ±1400 kHz einstellen.
q Gewünschte Mittenfrequenz des Bandscopes einstellen.
w Bei gedrückter [2 SWEEP]-Taste mit [R-DIAL] die gewünschte
Auflösung (Abstimmschritte) des Bandscopes einstellen.
• Mögliche Auflösungen sind: 1, 5, 6,25, 8,33, 9, 10, 12,5, 15, 20, 25, 30,
50 und 100 kHz.
• Jedes Drücken der [2 SWEEP]-Taste verändert die Auflösung und startet
ein einmaliges Abtasten (Sweepen) des darstellbaren Frequenzbereichs.

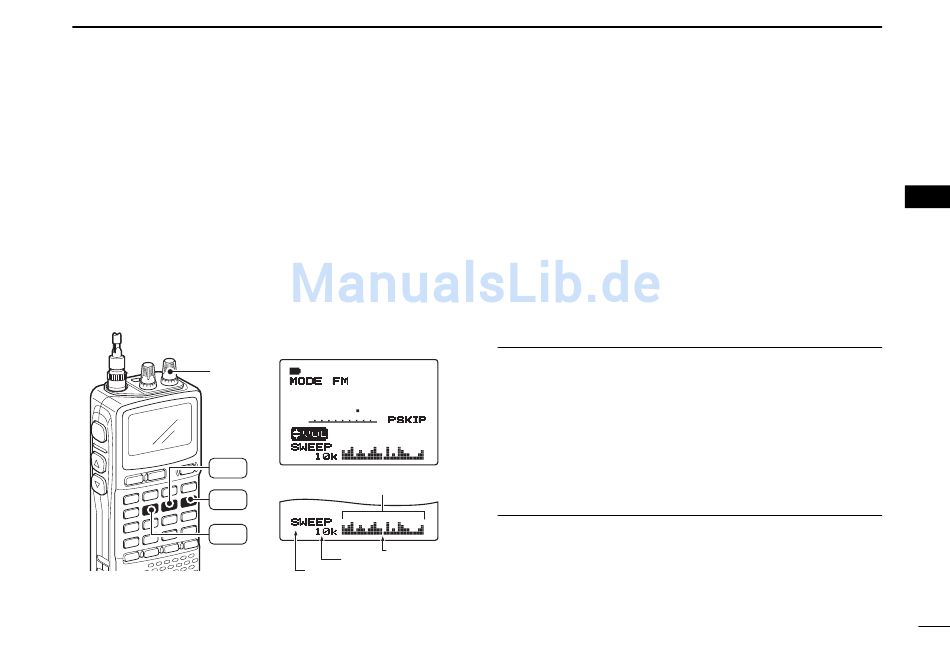

[R-DIAL]
CENTER
3
SCOPE
SWEEP
2
145 5 780
14
780
Bandscope-Grafik
Sweep-Marker
Auflösung
Sweep-Anzeige
GRUNDBEDIENUNG
e [SCOPE] kurz drücken, um eine einmalige Abtastung, oder
1 Sek. drücken, um eine fortlaufende Abtastung zu starten.
• Die Signalstärken für jeden Auflöseschritt werden im Display als Säulen -
diagramm dargestellt.
r Mit dem Abstimmknopf [R-DIAL] den hellen Cursor in Grundlinie
des Diagramms auf die gewünschte Stelle der Bandscope-Grafik
bringen, wodurch die Frequenz die ses Signals eingestellt wird.
• [3 CENTER] 1 Sek. drücken, um auf die ursprünglich eingestellte Mit ten -
frequenz des Bandscopes zurückzukehren.
t [DUALWATCH] drücken, um die Abtastung zu beenden und zum
Normalbetrieb zurückzukehren.
Zweckmäßig!
Das Bandscope lässt sich auch folgendermaßen auf einfache Weise
starten:
q Gewünschte Mittenfrequenz des Bandscopes einstellen.
w [2 SWEEP] 1 Sek. drücken, um eine einmalige Abtastung zu star -
ten.
• Jedes Drücken der [2 SWEEP]-Taste verändert die Auflösung und startet
ein einmaliges Abtasten des sich dadurch vergrößernden darstellbaren
Fre quenzbereichs.
4
4
22
