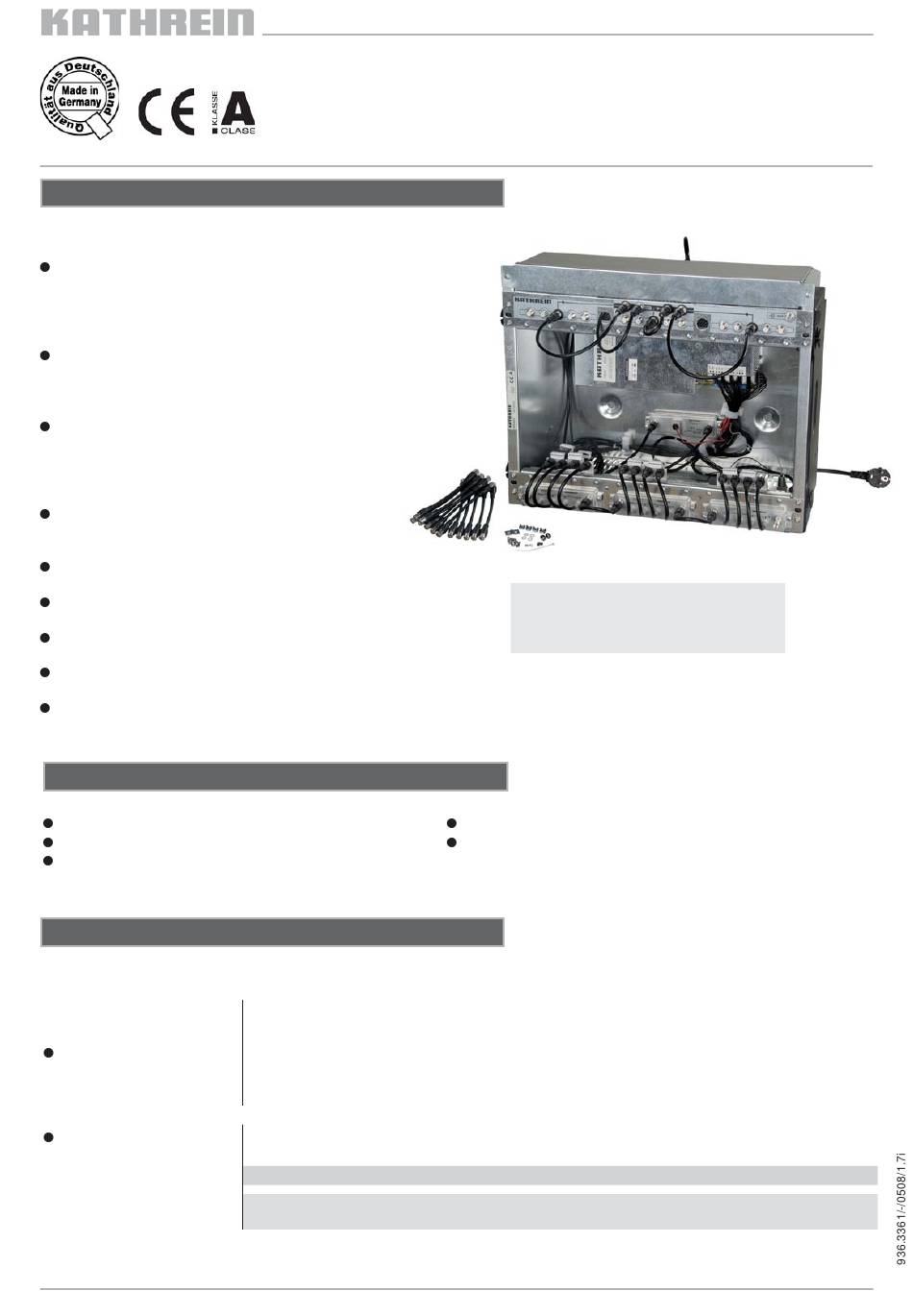

Caratteristiche
Unità di base con 12 slot
Per montaggio a parete (all'occorrenza, si può richiedere
anche il coperchio frontale UFZ 412/D e il set di
amplifi cazione UFZ 412) e in armadietti da 19"
(ad es. Kathrein TUG 100)
Completamente premontata, con alimentatore,
ventilatore, campo collettore di uscita, distributore
d'ingresso e cablaggio
Dispersione del calore garantita da due ventilatori,
pertanto idonea ad essere utilizzata in ambienti
non climatizzati e in condizioni di elevata densità
di impaccamento su rack da 19"
Predisposta per l'alloggiamento del demoltiplicatore
bus di controllo UFX 314
Supporto moduli in lamiera di acciaio zincata
Altezza: 9 unità di altezza
Per il montaggio interno
Dimensioni (mm): 483 x 408 x 350 (profondità di incasso 19": 265)
Unità d'imballaggio/peso (pz./kg): 1/12,5
Accessori
(non inclusi nella dotazione)
UFG 300 20610082
UFZ 412/D 20610098
UFZ 412/V 20610099

Istruzioni per l'installazione

L'unità di base UFG 412 si presta sia al montaggio in armadietti da 19" che al montaggio a parete.
Montaggio a parete
Montaggio in armadio
da 19"
Sistema di elaborazione segnali
®
UFO compact
Unità di base
Controllo
Coperchio frontale
Set di amplifi cazione
Se non è richiesta un'unità di base chiusa, quest'ultima può essere fi ssata direttamente alla
parete con tre viti (min. Ø: 6-8 mm) (peso con allestimento completo: circa 25 kg).
Come accessori è possibile acquistare i seguenti articoli:
- UFZ 412/D: coperchio frontale per chiudere l'unità di base
- UFZ 412/V: set di amplifi cazione (amplifi catore e commutatore di telealimentazione con cavi di
collegamento)
In ambienti climatizzati con una temperatura ambiente massima di 40 °C è possibile montare
fi no a quattro unità di base, posizionandole una sopra l'altra.
Tra le unità è necessario lasciare una distanza minima di un'unità di altezza
Nota: Per il montaggio in armadietti da 19" i due elementi laterali nonché la fascetta di messa
a terra devono essere rimossi.
Nota:
il set di amplifi cazione UFZ 412/V raffi gurato
non è incluso nella dotazione dell'UFG 412
(vedi accessori).
UFX 314 20610071 Demoltiplicatore del bus di controllo
USW 30 20610041 Software
UFG 412
20610090
