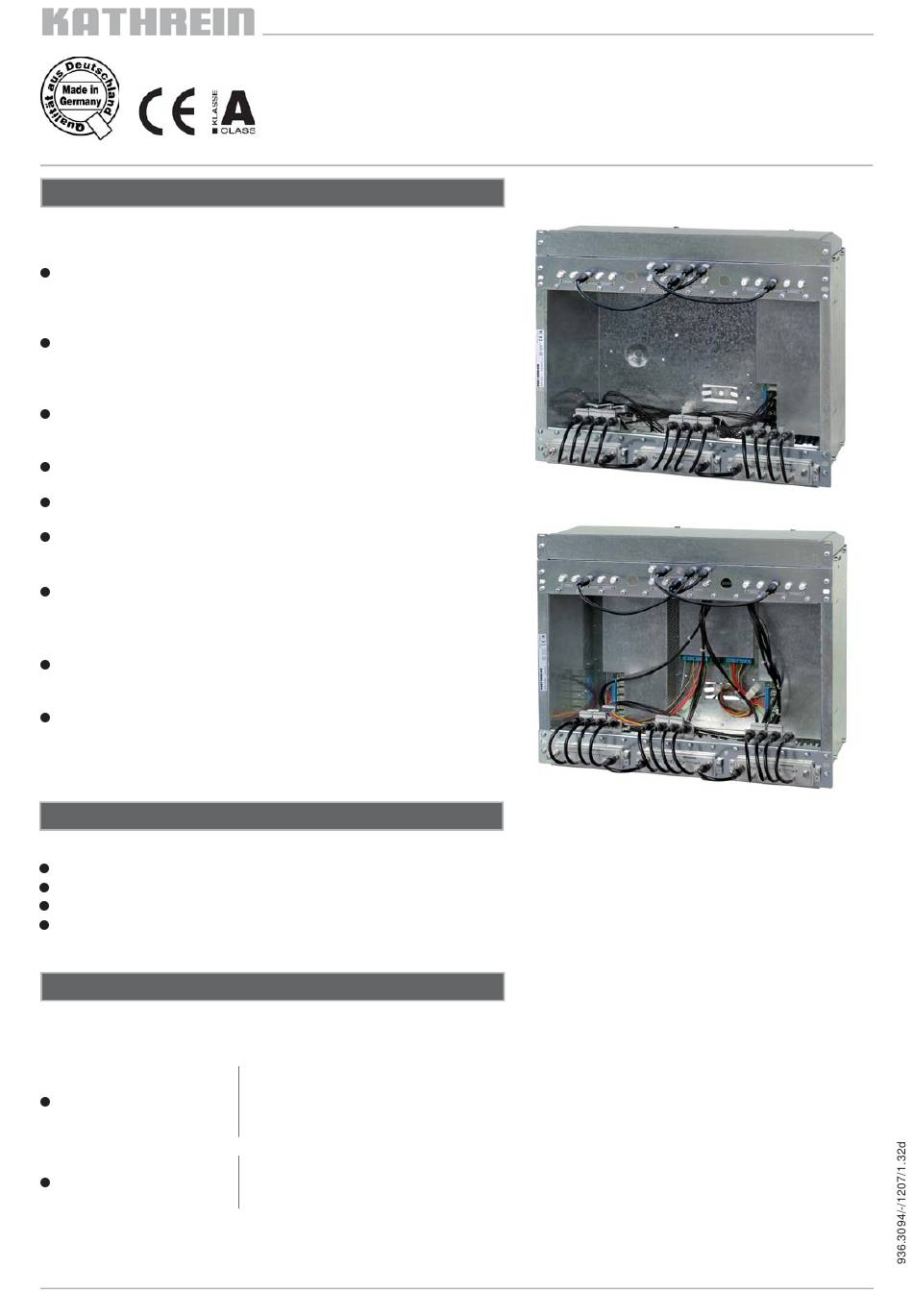

Kathrein UFO compact Bedienungsanleitung
Aufbereitungssystem/basiseinheiten
Vorschau ausblenden
Andere Handbücher für UFO compact:
- Bedienungsanleitung (37 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Merkmale
Basiseinheiten mit jeweils 12 Steckplätzen
Geeignet für Wandmontage (bei Bedarf zusätzlich Wandmontage-
Set UFZ 412 erhältlich) und für den Einbau in 19"-Schränke
(z. B. Kathrein TUG 100)
Sichere Wärmeabfuhr durch zwei Lüfter, daher für den Einsatz in
nicht klimatisierten Räumen und bei hoher Bestückungsdichte in
19"-Gestellen geeignet
Zur Aufnahme des Steuerungsbus-Demultiplexers UFX 314
vorbereitet
Baugruppenträger aus verzinktem Stahlblech
Bauhöhe: 9 HE
Für die Innenmontage
UFG 412:
Komplett vormontiert, mit Netzteil, Lüfter, Ausgangssammelfeld,
Eingangsverteiler und Verkabelung
UFG 412/R:
Komplett vormontiert, mit zwei Netzteilen, Redundanz-Einheit,
Lüfter, Ausgangssammelfeld, Eingangsverteiler und Verkabelung
Erhöhte Betriebssicherheit durch Halblast-Parallelbetrieb der
beiden Netzteile über die Redundanz-Einheit
Zubehör
(nicht im Lieferumfang enthalten)
UFG 300
20610082
UFZ 412
20610092
UFX 314
20610071
USW 30
20610041
Aufbauhinweise
Die Basiseinheiten UFG 412 / UFG 412/R sind sowohl für den Einbau in 19"-Schränke als auch für die Wandmontage geeignet.
Wandmontage
Einbau in 19"-Schränke
UFO
®
compact-Aufbereitungssystem
Basiseinheiten
Steuerung
Wandmontage-Set
Steuerungsbus-Demultiplexer
Software
Besteht kein Anspruch auf eine geschlossene Basiseinheit, kann diese direkt mit drei
Schrauben an der Wand befestigt werden.
Mit dem Wandmontage-Set UFZ 412 (nicht im Lieferumfang enthalten) können die Basisein-
heiten zu verschließbaren Einheiten mit Verstärker und Fernspeiseweiche aufgerüstet werden
In klimatisierten Räumen mit einer maximalen Umgebungstemperatur von 40 °C können bis zu
vier Basiseinheiten übereinander montiert werden.
Zwischen den Einheiten ist ein Mindestabstand von einer Höheneinheit (1 HE) einzuhalten
UFG 412
UFG 412/R
UFG 412
20610090
UFG 412/R
20610091
