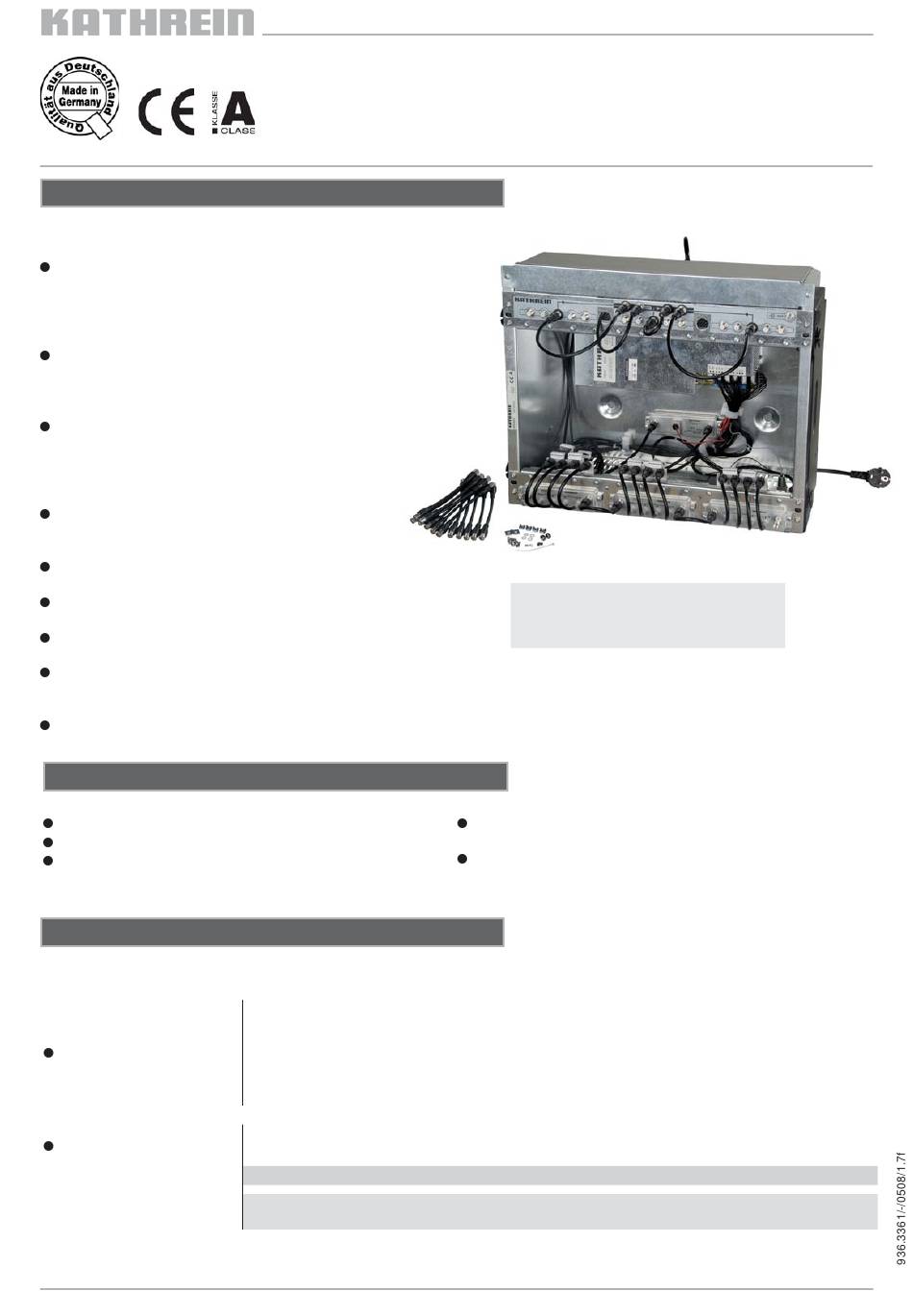

Caractéristiques
Unité de base avec 12 emplacements
Pour montage mural (couvercle avant UFZ 412/D
et kit amplifi cateur UFZ 412/V disponibles si
nécessaire) et pour montage sur rack 19"
(par ex. Kathrein TUG 100)
Unité entièrement préassemblée avec bloc
d'alimentation, ventilateur, sortie groupée,
répartiteur d'entrée et câblage
Evacuation de la chaleur par deux ventilateurs,
d'où utilisation possible dans un local non
climatisé et en cas de densité d'équipement
importante dans les racks 19"
Prévu pour recevoir le démultiplexeur de bus
de commande UFX 314
Châssis en acier zingué
Hauteur : 9 UH
Montage en intérieur
Dimensions (mm) : 483 x 408 x 350 (profondeur
de montage 19" : 265)
Unité d'emballage/poids (unité/kg) : 1/12,5
Accessoires
(non compris)
UFG 300 20610082
UFZ 412/D 20610098
UFZ 412/V 20610099

Instructions de montage

L'unité de base UFG 412 convient pour le montage sur rack 19" et pour le montage mural.
Montage mural
Montage sur rack 19"
Système de traitement UFO
Unité de base
Commande
Couvercle avant
Kit amplifi cateur
S'il n'est pas nécessaire que l'unité de base soit fermée, elle peut être vissée directement au
mur à l'aide de trois vis (min. : 6-8 mm) (poids avec l'équipement complet : env. 25 kg).
Le articles suivants sont disponibles comme accessoires :
- UFZ 412/D : couvercle avant pour la fermeture de l'unité de base
- UFZ 412/V : kit amplifi cateur (amplifi cateur et séparateur de téléalimentation avec câbles de
raccordement)
Dans les locaux climatisés dont la température ambiante maximale est de 40 °C, quatre unités
de base peuvent être superposées.
Les unités doivent être espacées d'au moins une unité de hauteur (1 UH)
Remarque : Les deux parties latérales et le collier de mise à la terre doivent être retirés pour
le montage sur rack 19".
®
compact
Remarque :
Le kit amplifi cateur UFZ 412/V représenté
n'est pas fourni avec l'UFG 412
(voir Accessoires).
UFX 314 20610071
USW 30 20610041
UFG 412
20610090
Démultiplexeur pour bus de
commande
Logiciel
