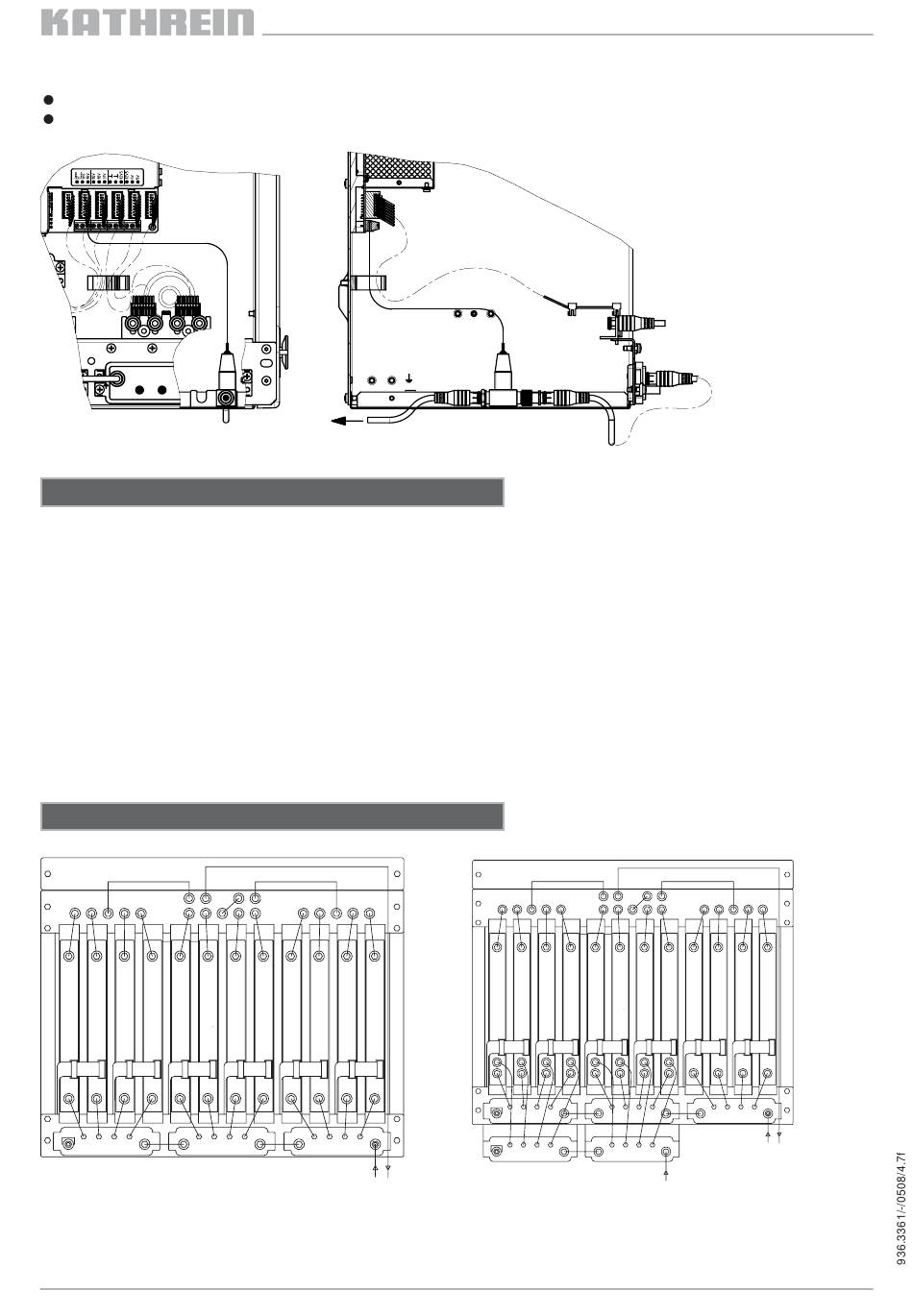

Montage du séparateur de téléalimentation :
Fixer le séparateur de téléalimentation avec les câbles HF raccordés à la patte dans la tôle du fond.
Raccorder le séparateur de téléalimentation à la borne d'alimentation en courant (18 V) sur le bloc d'alimentation :

Mise en service

1. Installer l'équipement de la manière décrite sous « Etapes de montage »
2. Accrocher et visser les voies de traitement. Utiliser les étiquettes jointes pour l'identifi cation
3. Brancher les câbles HF sur les voies de traitement
4. Brancher le bus d'alimentation électrique sur les connecteurs des voies de traitement
5. Brancher l'installation sur le secteur.
6. Si nécessaire, programmer les voies de traitement avec la commande UFG 300 (non comprise), les ajuster (voir le niveau
de service maximal ou la plage de niveaux de service des voies de traitement) et mémoriser. A cet effet, brancher la
commande à l'aide du câble de commande sur la prise à 6 broches de la voie de traitement à régler
7. A l'issue de la programmation, débrancher le câble de commande de la voie de traitement
8. La programmation peut également être effectuée avec le démultiplexeur pour bus de commande UFX 314 (BN 20610071 ;
non compris) en option. Celui-ci peut être utilisé en association avec la commande ou un PC et le logiciel de commande
USW 30 (non compris)
Variantes de montage avec UFG 412
0/12
Vérifi er si le niveau d'entrée min. admissible pour les voies
de traitement est respecté à l'entrée H (voir également les
instructions d'utilisation de la voie de traitement).
vers l'installation SAT
0/12 + 8
2 UFZ 300 nécessaires (non fournis avec les unités de
base UFG 412).
R = résistance terminale
