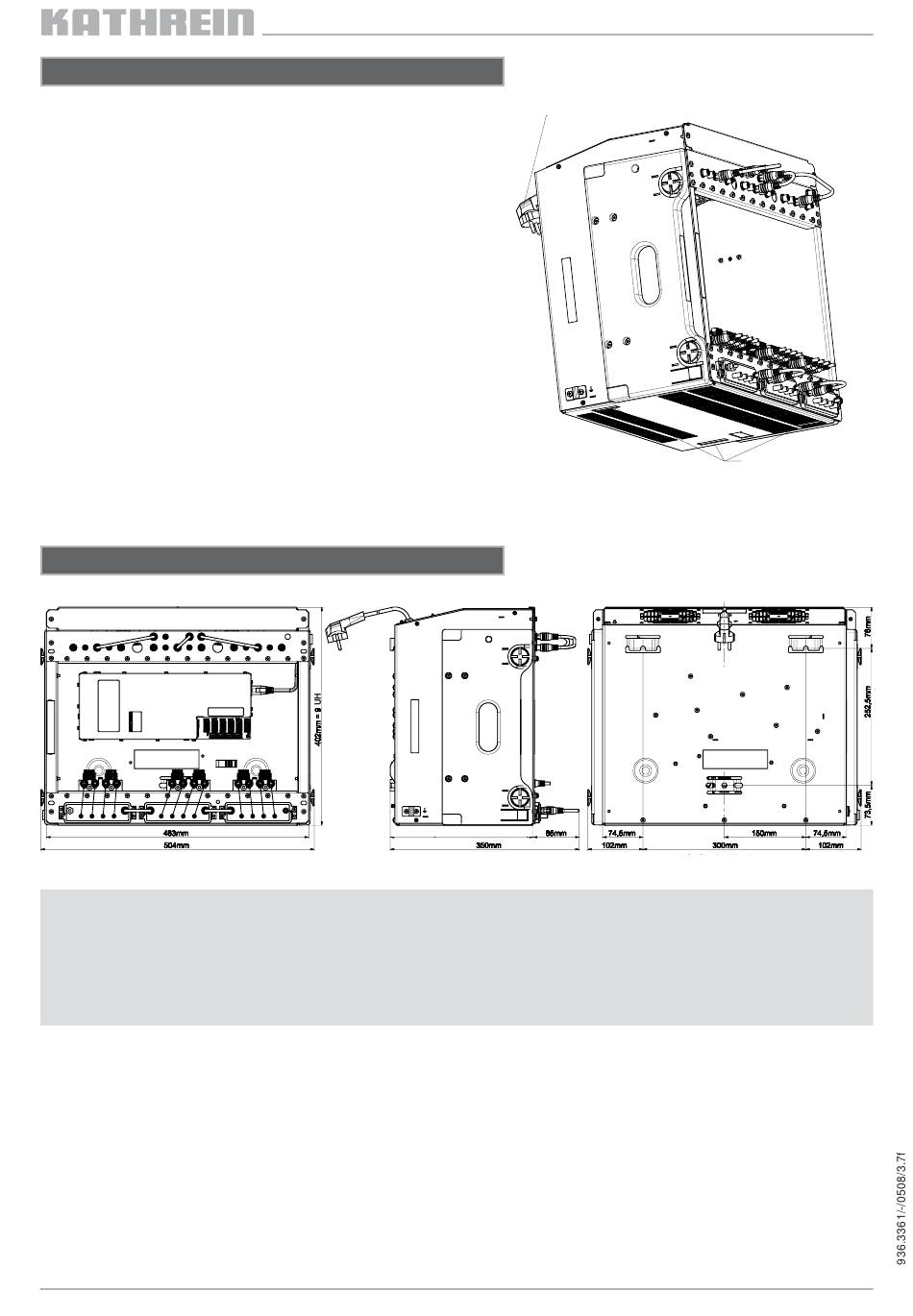

Etapes de montage

1. Monter l'unité de base et effectuer une compensation du potentiel
dans les règles (DIN EN 50083-1/DIN EN 60065)
2. Raccorder les répartiteurs d'entrée conformément au plan
de l'installation aux descentes FI sat (H et V) (connecteur F).
Pour ce faire, raccorder les câbles HF entre les répartiteurs
conformément au plan de l'installation. Insérer des résistances
terminales dans les prises inutilisées
3. Brancher les câbles HF entre les sorties groupées dans la partie
de tête
4. Le cas échéant, monter le séparateur de téléalimentation et
l'amplifi cateur (kit amplifi cateur UFZ 412/V non compris)
5. Raccorder le câble de sortie à la sortie de l'unité de base
(connecteur F)
6. Ne sortir du support de montage que les câbles HF et électriques
nécessaires (risque de court-circuit des câbles électriques qui
pendent). Les supports de montage libérés peuvent être utilisés
pour fi xer les câbles d'installation.

Cotes de montage

Remarques :
- Pour programmer le LNB de cette unité de base, un séparateur de téléalimentation WFS 27
(non compris) est également nécessaire.
- Raccorder la tension LNB (18 V) à la polarisation horizontale de la descente FI sat.
- Si l'installation de réception sat comprend un autre LNB, un bloc de téléalimentation NCF 31 séparé
(non compris) doit être utilisé.
Câble d'alimentation
avec fi che à contact
de protection
265mm (profondeur de montage sur rack 19")
Ouvertures pour
l'entrée des
câbles HF
Cotes pour le montage mural
