Operaciones de montaje

1. Montar la unidad básica y realizar reglamentariamente la
compensación de potencial (según DIN EN 50083-1/DIN EN 60065)
2. Conectar los distribuidores de entrada a los conductores de
bajada de Sat-FI (H y V) conforme a los planos de la instalación
(conector F). Para ello se han de insertar los cables de conexión de
HF entre los distribuidores según el plano de instalación. Cerrar los
conectores hembra no utilizados con resistencias terminales
3. Conectar los cables de conexión de HF entre los paneles colectivos
de salida en la cabecera
4. Si es necesario, montar el discriminador de alimentación remota y el
amplifi cador (el kit de amplifi cadores UFZ 412/V no se incluye en el
volumen de suministro)
5. Conectar el cable de salida en la salida de la unidad básica
(conector F)
6. Sacar sólo el cable HF y de corriente del soporte para el montaje
que se necesiten (en los cables de corriente colgantes existe peligro
de cortocircuito). Los soportes para el montaje libres se pueden
utilizar para la fi jación de los cables de instalación.

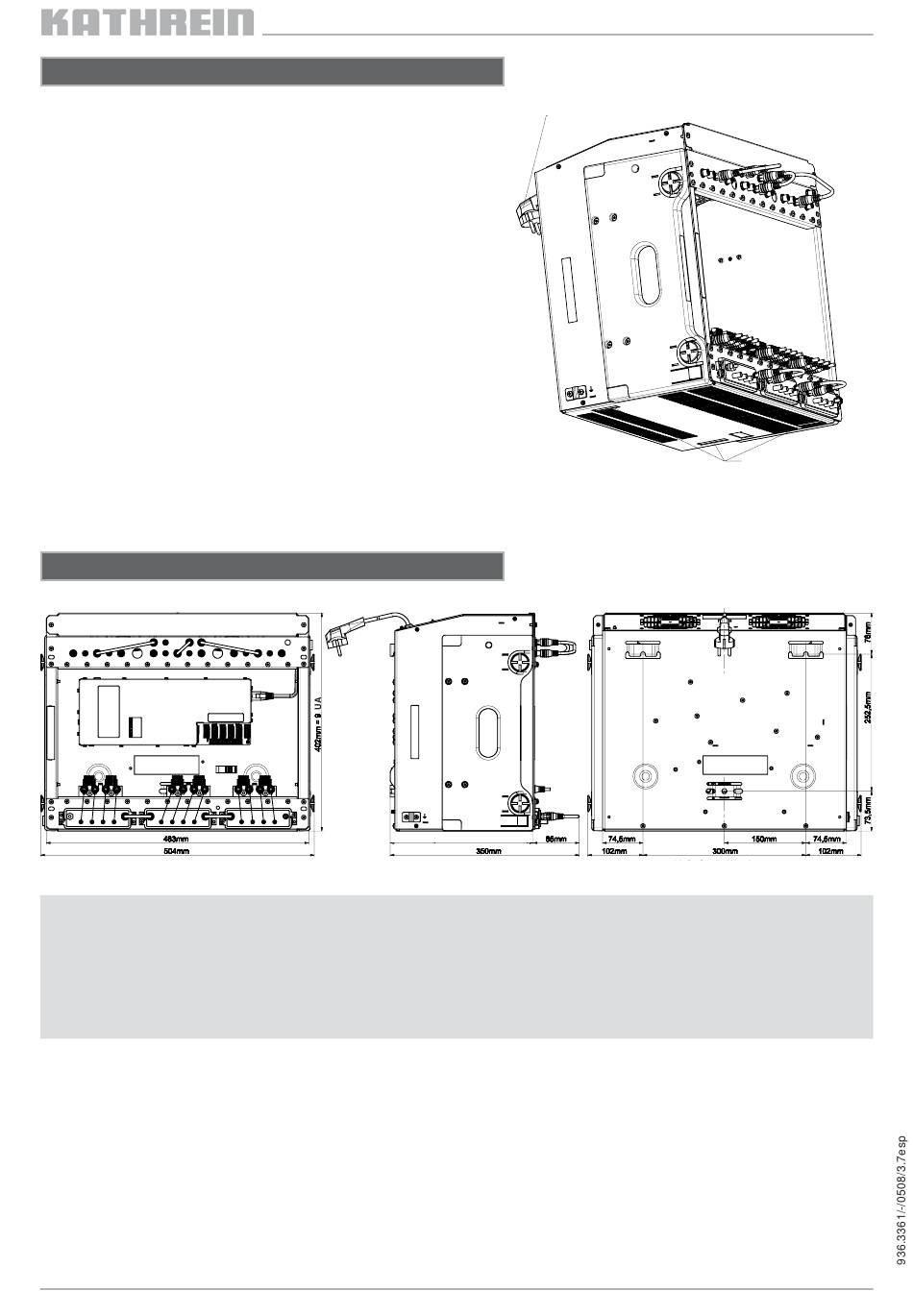

Medidas de montaje
Observaciones:
- Si la LNB se tiene que alimentar a través de esta unidad básica, se necesita adicionalmente un discriminador de
alimentación remota WFS 27 (no incluido en el suministro).
- Conectar la tensión de LNB (18 V) a la polarización horizontal del conductor de bajada de Sat-FI.
- Si existe otra LNB en la instalación de recepción de satélite, se tiene que utilizar una fuente de alimentación remota NCF 31
separada (no incluida en el suministro).
Cable de red con
conector de contacto
de protección
265mm (profundidad de montaje en armario de 19")
Aberturas para la
entrada de cables
de HF
Medidas para el montaje mural
