Kathrein UFO compact Bedienungsanleitung Seite 3

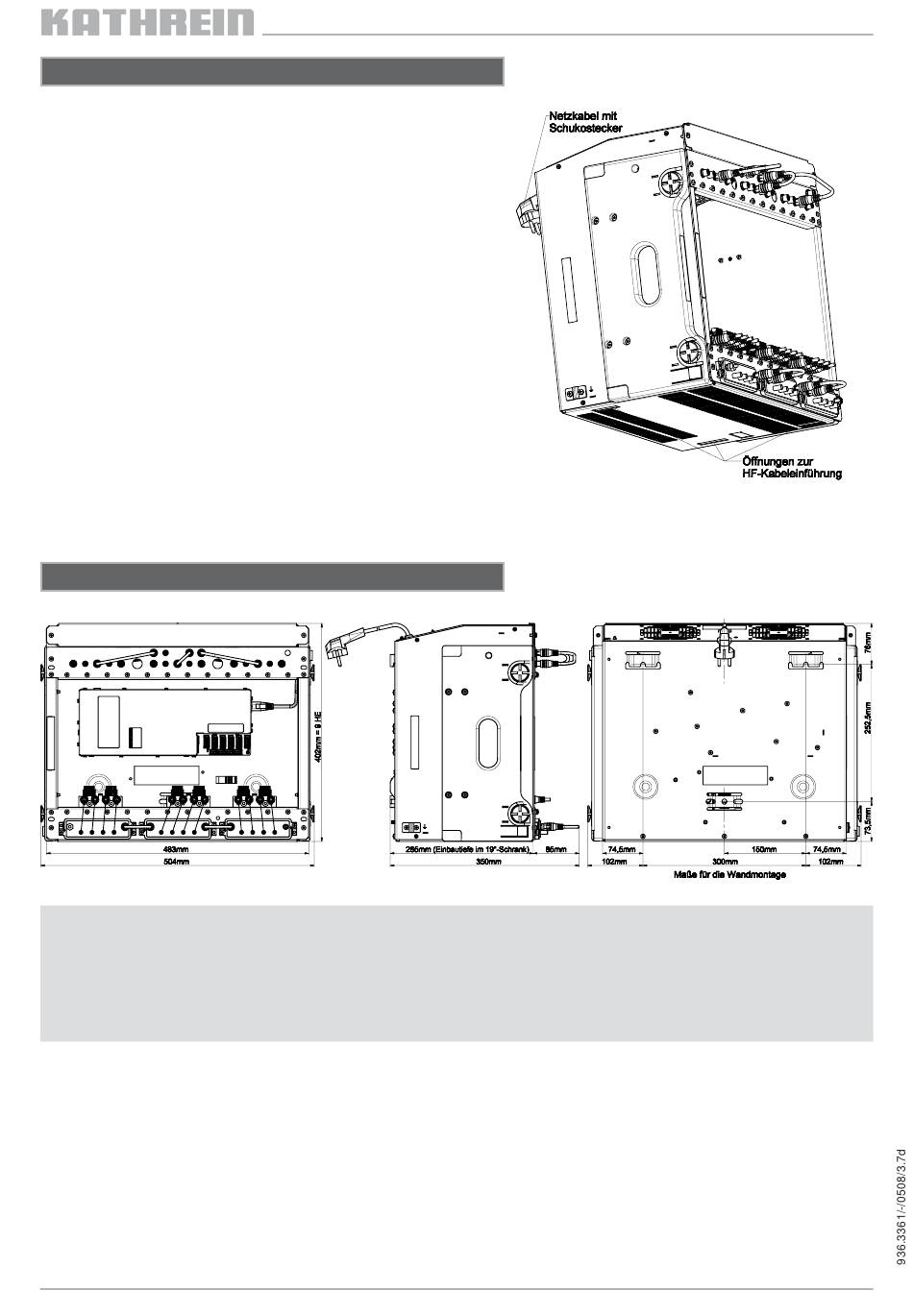

Montageschritte
1. Basiseinheit montieren und Potenzialausgleich vorschriftsmäßig
(DIN EN 50083-1/DIN EN 60065) durchführen
2. Eingangsverteiler entsprechend der Anlagenplanung an die
Sat-ZF-Niederführungen (H und V) anschließen (F-Connector).
Hierzu die HF-Verbindungsleitungen zwischen den Verteilern
gemäß Anlagenplanung stecken. Nicht benutzte Buchsen mit
Abschlusswiderständen verschließen
3. HF-Verbindungsleitungen zwischen den Ausgangssammelfeldern
im Kopfteil stecken
4. Gegebenenfalls Fernspeiseweiche und Verstärker montieren
(Verstärker-Set UFZ 412/V nicht im Lieferumfang enthalten)
5. Ausgangskabel an den Ausgang der Basiseinheit anschließen
(F-Connector)
6. Nur die HF und Stromkabel aus der Montagehalterung heraus
nehmen, die benötigt werden (bei freihängenden Stromkabeln besteht
Kurzschlussgefahr). Freigewordene Montagehalter können zur
Fixierung der Installationskabel verwendet werden.
Einbaumaße
Hinweise:
- Wenn das LNB aus dieser Basiseinheit versorgt werden muss, ist zusätzlich eine Fernspeiseweiche WFS 27
(nicht im Lieferumfang enthalten) erforderlich.
- LNB-Spannung (18 V) an die horizontale Polarisation der Sat-ZF-Niederführung anschließen.
- Ist ein weiteres LNB in der Sat-Empfangsanlage vorhanden, muss ein separates Fernspeisenetzteil NCF 31
(nicht im Lieferumfang enthalten) verwendet werden.
