Fasi di montaggio

1. Montare l'unità di base ed effettuare correttamente il collegamento
equipotenziale (DIN EN 50083-1/DIN EN 60065)
2. Collegare il distributore d'ingresso secondo la pianifi cazione
dell'impianto ai cavi di discesa Sat-FI (H e V) (connettore F).
A questo scopo inserire i cavi di collegamento AF tra i distributori
secondo la pianifi cazione dell'impianto. Chiudere le prese non
utilizzate con resistenze terminali
3. Inserire le linee di collegamento AF tra i campi collettori di uscita
nella testata
4. Eventualmente montare il commutatore di telealimentazione e
l'amplifi catore (set di amplifi cazione UFZ 412/V non incluso in
dotazione)
5. Collegare il cavo d'uscita all'uscita dell'unità di base
(connettore F)
6. Estrarre dal supporto di montaggio solo i cavi AF ed elettrici
necessari (in caso di cavi elettrici sussiste il pericolo di cortocircuito).
I supporti di montaggio liberi possono essere utilizzati per fi ssare i
cavi di installazione.

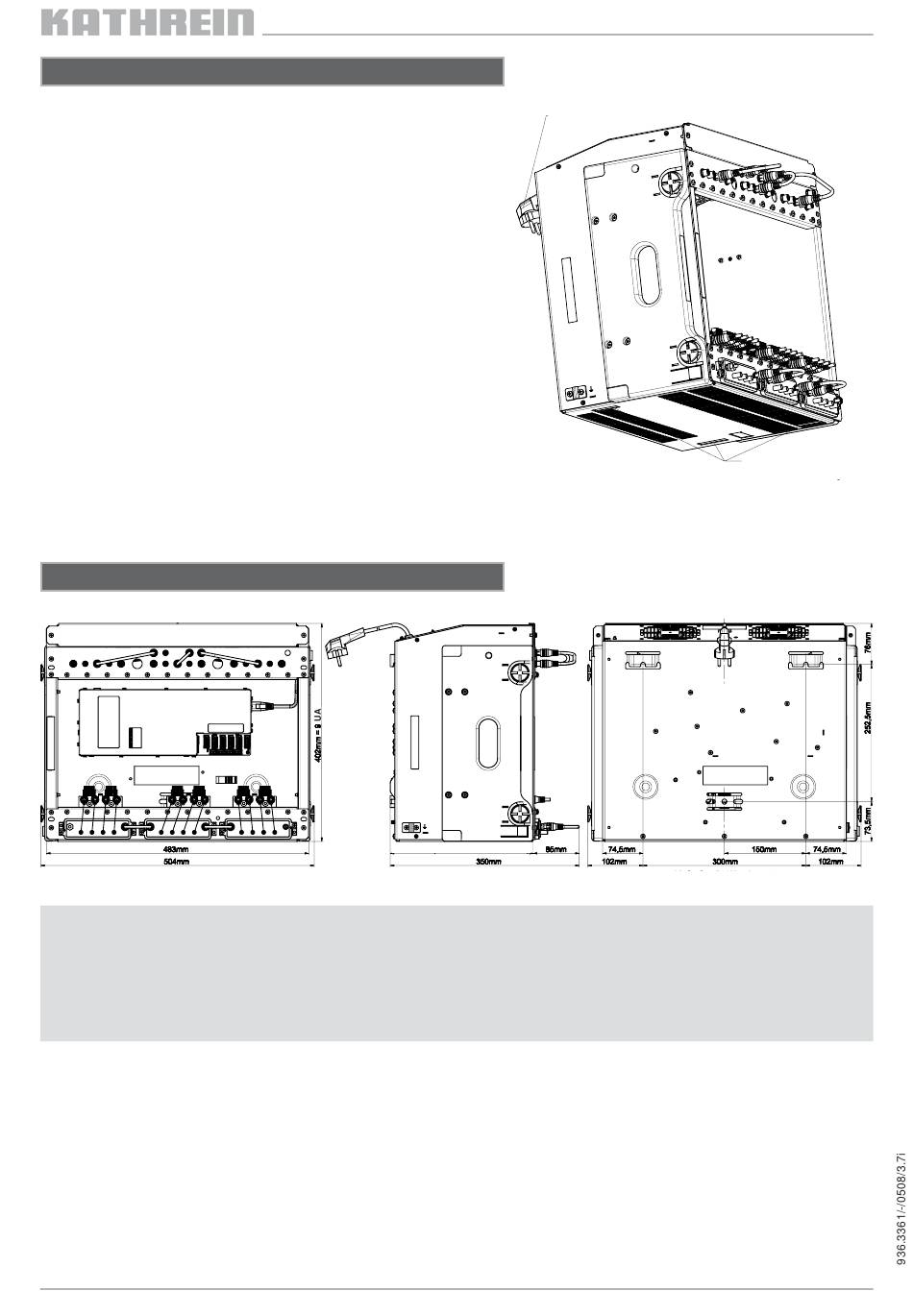

Dimensioni di montaggio

Note:
- Se l'LNB deve essere alimentato dall'unità di base, è necessario anche un commutatore di telealimentazione WFS 27
(non in dotazione).
- Collegare la tensione LNB (18 V) alla polarizzazione orizzontale del cavo di discesa Sat-FI.
- Se nell'impianto di ricezione satellitare è presente un altro LNB, è necessario utilizzare un alimentatore a distanza NCF 31
separato (non in dotazione).
Cavo di rete con
presa Schuko
265mm (profondità d'incasso in armadietti da 19")
Apertura per
l'ingresso cavi AF
Dimensioni per il montaggio a parete
